产品概述

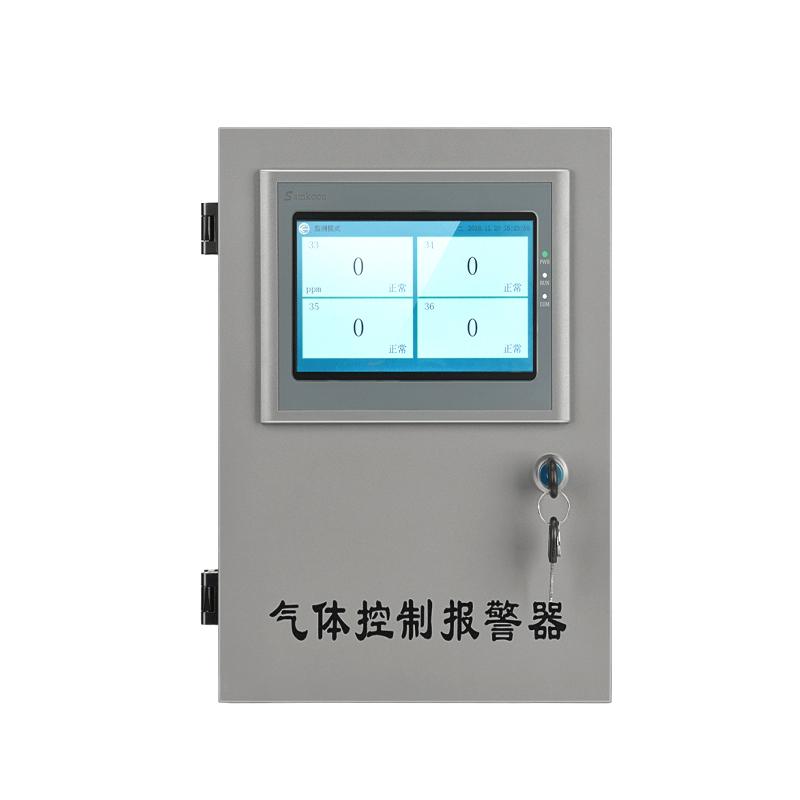

东日瀛能SK-6500-48工业触屏主机控制器是一款高性能的工业控制设备。它采用7寸26万真彩显示屏与四线电阻式触摸板,触摸精准且耐用。搭载主频高达180MHz的Cortex M4处理器,支持U盘存储大量历史数据与报警信息,便于后期分析。该主机支持壁挂式安装,具备多通道接入与灵活的报警设置功能。
产品特色
1、密码登录,防止误操作;
2、通道自由设置,配置灵活;
3、历史数据U盘存储;
4、历史报警U盘存储;
5、历史数据记录时间间隔可设置;
6、4种报警模式自由设置;
7、时间显示与设置;
8、同时支持最多32路485设备+16路4-20mA设备;
9、默认4路无源干节点输出,可根据需求配备继电器扩展模块。
工作原理
主机通过RS485-1接口作为主机读取外部检测仪的实时数据,并通过RS485-2接口作为从机与外部DCS或PLC系统通信。它接收来自检测仪的4-20mA模拟信号或RS485数字信号,由高性能处理器进行处理与监控。当监测值触发预设的报警条件时,主机可驱动内置蜂鸣器报警,并通过继电器输出无源干节点信号。所有历史数据和报警记录均可存储至U盘。
应用领域
工业过程监控、环境安全监测、气体检测系统、PLC/DCS数据集成、报警控制中心
操作步骤
1、使用背部挂墙孔进行壁挂式安装。
2、连接AC220V电源为系统供电。
3、通过外接端子排的24V输出和RS485-1接口,为外部检测仪供电并连接通信线。
4、将4-20mA检测设备接入对应的三线制输入接口。
5、通过触摸屏进行系统设置,包括时间设置、通道配置、报警模式设定等。
6、插入U盘至指定接口,设置数据存储间隔。
7、设置完成后,系统开始监控,可通过触摸屏查看实时数据与历史记录。
注意事项
• 安装时请确保电源已断开,并核对输入电源为AC220V。
• 连接外部检测仪时,请仔细核对4-20mA接口的三线制定义(24V-、电流输入、24V+),避免接错。
• RS485通信需采用标准ModbusRTU协议,并注意总线接线规范。
• 继电器输出为无源干节点,请勿超出其触点容量(30V/3A或250V/3A)。
• 存储U盘建议使用兼容性好的品牌,并定期备份数据。
• 工作环境温度应保持在-20~70℃,湿度0~90%RH无凝露。
• 进行参数修改等操作前,请使用密码登录,防止未授权操作。
