产品概述

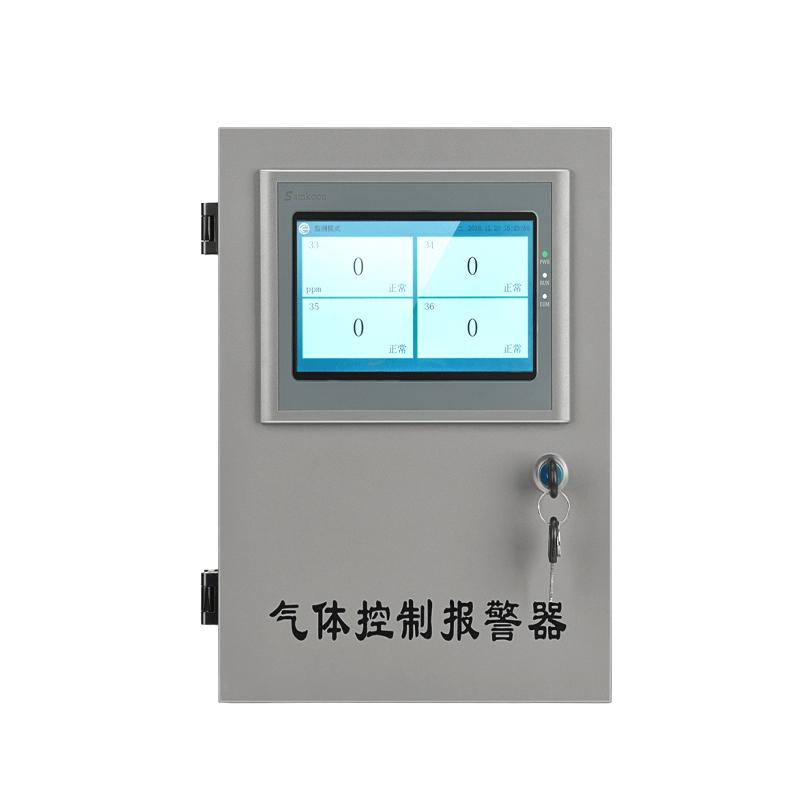

东日瀛能SK-6500-4工业触屏主机控制器是一款高性能的工业级管理主机。它采用7寸26万真彩显示屏和四线电阻式触摸板，具有触摸精度高、寿命长的特点。主机搭载高性能Cortex M4处理器，主频达180MHz，支持U盘存储历史数据和报警信息，便于后期数据分析。
产品特色
1、密码登录功能，防止无关人员误操作。
2、通道自由设置，方便用户灵活配置。
3、支持历史数据U盘存储。
4、支持历史报警信息U盘存储。
5、历史数据记录时间间隔可设置。
6、提供4种报警模式供自由设置。
7、具备时间显示与设置功能。
8、同时支持最多32路485设备及16路4-20mA设备接入。
9、默认提供4路无源干节点输出，并可根据用户需求配备继电器扩展模块。
工作原理
主机通过RS485-1接口作为主机读取外部检测仪的实时浓度数据，并通过RS485-2接口作为从机与外部DCS或PLC系统通讯。它接收来自4-20mA模拟量输入或RS485数字接口的信号，根据设定的报警模式进行判断。当检测到报警条件时，可驱动内置蜂鸣器发出报警声，并通过继电器输出无源干节点信号。所有历史数据和报警记录均可存储于U盘中。
应用领域
工业过程监控、环境监测、安全报警系统、数据采集与分析
操作步骤
1、通过背部挂墙孔进行壁挂式安装。
2、连接AC220V电源为系统供电。
3、通过外接端子排的24V电源和RS485-1接口为外部检测仪供电并连接通讯线。
4、将4-20mA设备接入对应的三线制输入接口。
5、通过触摸屏进行系统设置，包括时间设置、通道配置、报警模式选择、数据记录间隔设定等。
6、插入U盘以存储历史数据与报警信息。
7、设置完成后，主机开始采集数据并运行监控。
注意事项
* 安装时请确保环境温度在-20~70℃之间，湿度在0~90%RH且无凝露。
* 连接外部设备时，请确认4-20mA接口的三线制接法（24V-、电流输入、24V+）正确。
* 继电器输出为无源干节点，使用时请注意触点容量（30V/3A或250V/3A）。
* RS485-2接口作为从机时，其从机地址需在“系统设置”中修改。
* 内置蜂鸣器报警功能需在“系统设置”中开启“报警声音”选项。
* 功耗小于7W，请确保供电稳定。
* 默认继电器输出编号从左至右依次对应“从机设置”中的继电器编号33、34、35、36及其总报警输出。
