产品概述

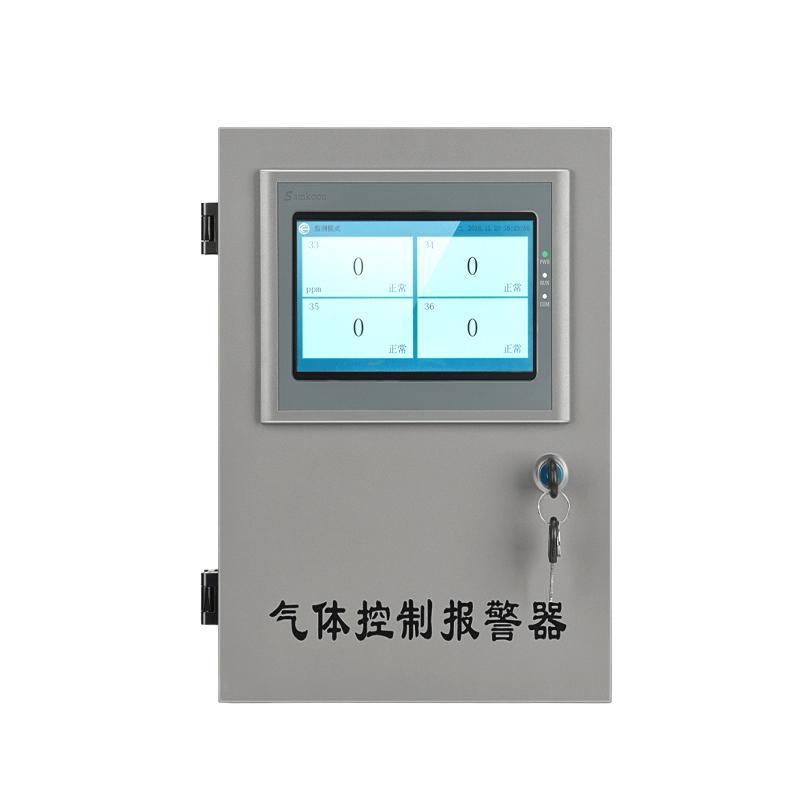

SK-6500-8工业触屏主机控制器是一款高性能的工业控制设备，采用7寸26万真彩显示与四线电阻式触摸板，具备触摸精度高、寿命长的特点。该设备搭载高性能Cortex M4处理器，主频高达180MHz，支持U盘存储大量历史数据与报警信息，为后期数据分析提供便利。
产品特色
1、密码登录功能，防止无关人员误操作；
2、通道自由设置，用户可灵活配置；
3、支持历史数据U盘存储；
4、支持历史报警信息U盘存储；
5、历史数据记录时间间隔可设置；
6、4种报警模式自由设置；
7、具备时间显示与设置功能；
8、同时支持最多32路485设备及16路4-20mA设备接入；
9、默认提供4路无源干节点输出，并可根据用户需求配备继电器扩展模块。
工作原理
该控制器通过RS485-1接口作为主机读取外部检测仪的实时浓度数据，并通过RS485-2接口作为从机与外部DCS或PLC系统通讯。设备支持4-20mA模拟量信号输入，并通过内部处理器处理数据，实现监控、报警、数据存储等功能。内置蜂鸣器在报警时发出声音提示，继电器可进行报警输出或控制。
应用领域
工业过程监控、环境监测、安全报警系统、气体检测系统、PLC/DCS数据采集与集成
操作步骤
1、壁挂安装，参考背部孔位尺寸（大孔11mm，小孔5mm，孔间距250mm*218mm）；
2、连接AC220V电源为内置开关电源供电；
3、通过外接端子排的24V输出和RS485-1接口为外部检测仪供电并连接通讯；
4、将4-20mA设备接入对应的三线制输入接口；
5、通过RS485-2接口连接至DCS或PLC系统（如需要）；
6、插入U盘至U盘接口用于数据存储；
7、上电后通过触摸屏进行系统设置，包括密码设置、通道配置、报警模式设定、时间设置等；
8、根据“从机设置”配置各输入通道及对应的继电器输出。
注意事项
• 安装时请确保环境温度在-20~70℃之间，湿度在0~90%RH且无凝露。
• 输入电源为AC220V，请确认供电电压匹配。
• 外接检测仪时，请正确连接三线制4-20mA接口（24V-、电流输入、24V+）。
• 继电器输出为无源干节点，触点容量为30V/3A或250V/3A，请勿超限使用。
• 作为RS485从机时，其从机地址需在“系统设置”中修改。
• 默认继电器输出编号从左至右依次对应“从机设置”中的继电器编号33、34、35、36及其总低报、总高报输出。
• 内置蜂鸣器报警功能需在“系统设置”中开启“报警声音”选项。
• 设备功耗小于7W，输出电源为DC24V/2A，请勿过载。
• 操作前请设置登录密码，以防止误操作。
