产品概述

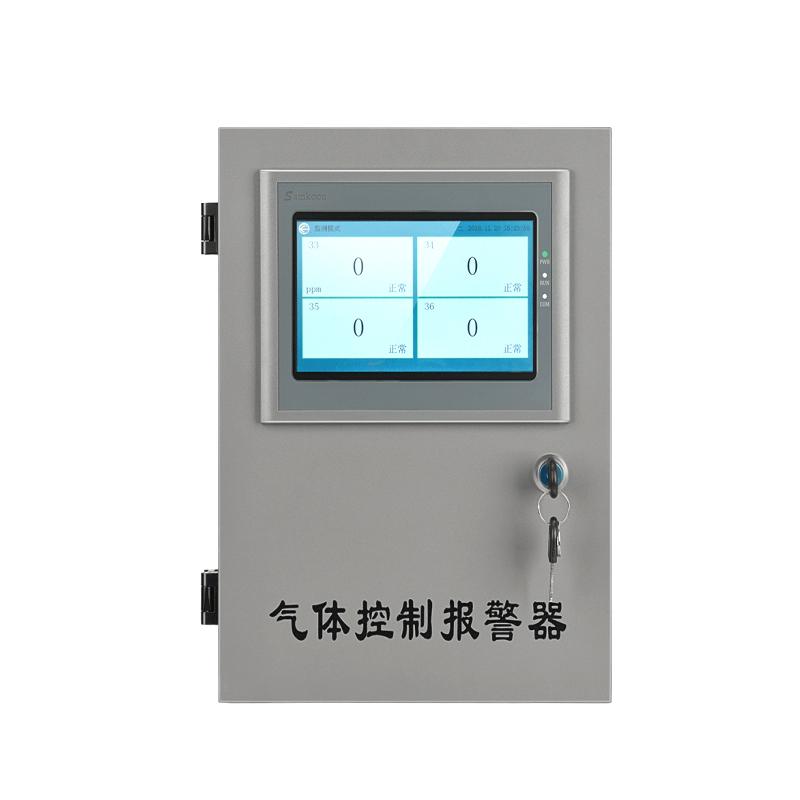

东日瀛能SK-6500-16工业触屏主机控制器是一款高性能的工业控制设备。它采用7寸26万真彩显示屏和四线电阻式触摸板，触摸精准且耐用。核心搭载高性能Cortex M4处理器，主频高达180MHz，支持U盘存储大量历史数据，便于后期分析。
产品特色
1、密码登录，防止误操作；
2、通道自由设置，配置灵活；
3、历史数据U盘存储；
4、历史报警信息U盘存储；
5、历史数据记录时间间隔可设置；
6、4种报警模式自由设置；
7、时间显示与设置；
8、同时支持最多32路485设备+16路4-20mA设备；
9、默认4路无源干节点输出，可根据需求配备继电器扩展模块。
工作原理
该主机通过RS485-1接口作为主机读取外部检测仪的实时数据，并通过RS485-2接口作为从机与外部DCS或PLC系统通信。它接收来自检测仪的4-20mA模拟信号或RS485数字信号，进行数据处理、显示和存储。当检测值达到预设报警条件时，主机可通过内置蜂鸣器发出报警声，并驱动相应的继电器输出无源干节点信号。
应用领域
工业过程监控、环境监测、气体检测、安全报警系统
操作步骤
1、接通AC220V电源；
2、通过外接端子排为外部检测仪提供DC24V电源并连接信号线；
3、使用U盘插入接口进行数据存储设置；
4、通过触摸屏进行系统设置，包括密码、通道配置、报警模式、时间等；
5、监控实时数据，主机将根据设置进行数据记录和报警响应。
注意事项
• 安装时请确保背部挂墙螺钉孔位对齐，孔间距为250mm*218mm。
• 外接端子排接线时，请注意24V电源及RS485-1接口的正负极与信号线定义。
• 4-20mA输入接口为三线制接法，接口定义从左至右依次为24V-、电流输入和24V+。
• 继电器输出为无源干节点，请注意其编号对应关系及触点容量（30V/3A或250V/3A）。
• 设备工作环境温度为-20~70℃，湿度为0~90%RH无凝露，请勿在超出此范围的环境中使用。
• 进行系统设置时，请妥善保管登录密码，以防误操作。
• 内置蜂鸣器报警功能需在“系统设置”中开启后方可生效。
