产品概述

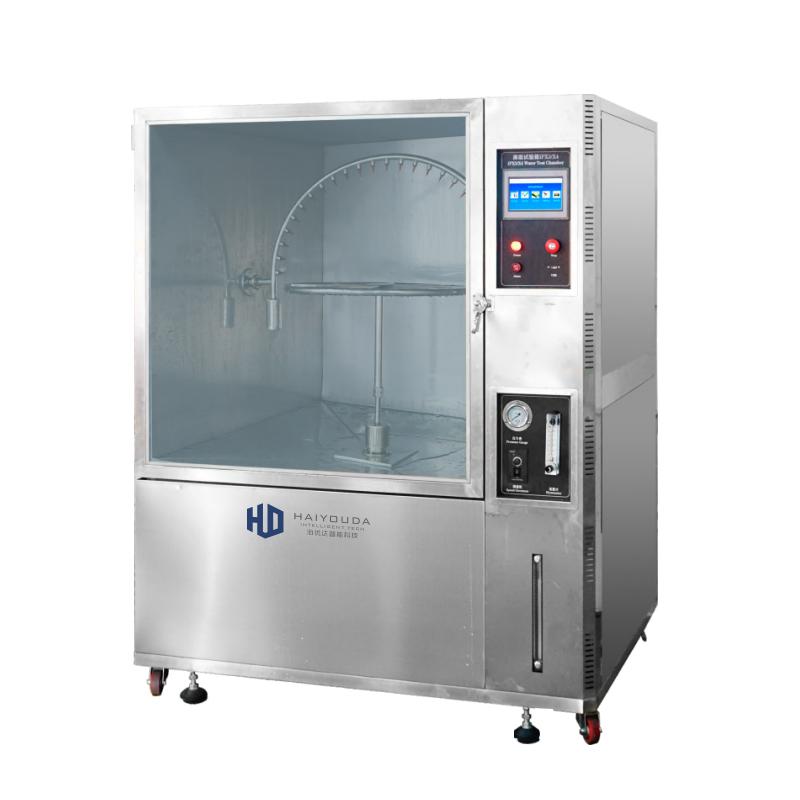

海优达QD-E710-IPX34-1000滴水试验箱适用于考核电工产品外壳和密封在淋雨环境下能否保证设备和元件良好性能的试验。本产品采用科学设计,能够逼真模拟滴水、淋水、溅水、喷水等各种环境。
产品特色
1. 箱体外壳采用不锈钢板发纹处理,内胆材料采用不锈钢光板
2. 大面积可视玻璃门,便于观测试验箱体内被测试样状况
3. 采用高品质可固定式PU活动轮,方便用户搬移
4. 具有350度摆管和360度旋杆喷水装置,及可调转速的样品台
5. 全面的控制系统以及变频技术的采用,使得降雨量、试品架的回转角度、喷水摆杆的摆动角度以及喷水量摆动频率都可自动调节
工作原理
通过喷水装置模拟滴水、淋水、溅水、喷水等环境,利用摆管和旋杆喷水装置配合可调转速的样品台,对电工产品外壳和密封进行淋雨测试,检验其防护性能。
符合标准
GB/T4208、EC60529、GB2423,38-90、GB4706.32-2004、IEC-5129
操作步骤
1. IPX4淋水测试选择适当半径的摆管,使样品台面高度处于摆管直径位置上
2. 将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm
3. 水流量按摆管的喷水孔数计算,每孔为0.07 L/min
4. 喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品
5. 被试样品放在摆管半圆中心
6. 摆管沿垂两边各摆动180°,共约360°(IPX3摆动60°,共120°)
7. 试验时间:连续淋水10 min
8. 测试完成检定产品是否符合标准要求
注意事项
• 确保样品顶部到喷水口距离不大于200mm
• 水流量需按摆管喷水孔数精确计算
• 喷水面积应控制在摆管中点两边各90°弧段内
• 样品必须放置在摆管半圆中心位置
• 摆管摆动角度需根据IPX等级要求设置
• 试验时间需按规定设置
