产品概述

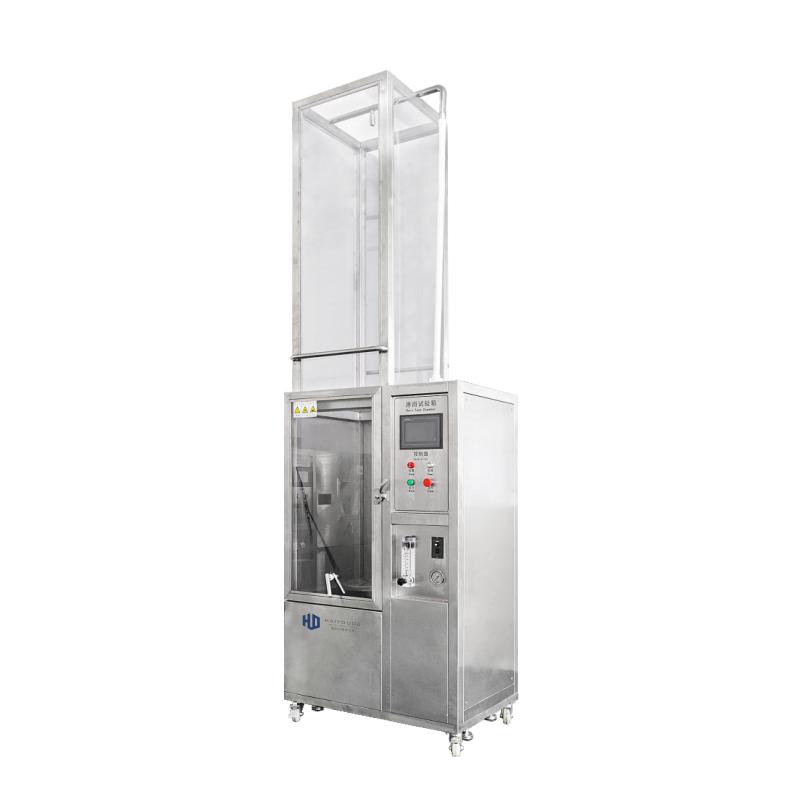

海优达QD-E710-IPX56-225淋雨试验箱适用于考核电工产品外壳和密封在淋雨环境下能否保证设备和元件良好性能的试验。本产品采用科学设计,能够逼真地模拟滴水、淋水、溅水、喷水等各种环境。
产品特色
1. 采用“HUD”触摸屏控制系统,操作直观便捷。
2. 喷淋系统配备大功率水泵(2.2KW)及多个电磁阀,实现水路精确控制。
3. 核心部件如喷管、水箱、台面等均采用SUS304不锈钢材质,耐腐蚀。
4. 配备可调速防水转盘(Φ500mm),触摸屏可显示转速。
5. 内置水循环系统,保证水源循环使用,节能环保。
6. 喷水压力与流量可调,并配备压力表与流量计,参数显示清晰。
7. 电气控制配件选用正泰、施耐德、中国台湾士研、日本富士等知名品牌。
8. IP5与IP6等级测试可在一台设备上选择进行。
工作原理
设备底部设有不锈钢水箱,通过右侧控制箱内的不锈钢水泵将水抽出并加压,然后输送到侧面喷水管装置的喷头处。喷嘴恒定方向向转盘上的样品喷水,水散落后回流至水箱,从而形成封闭的水循环系统。水泵出口处设计有流量计、压力表、电磁阀等控制元件,内箱安装的防水转盘速度可通过控制面板进行调节。
符合标准
GB4208-2008、GB2423.38、IPX5、IPX6
操作步骤
1. 将样品放置在设备转盘上。
2. 在触摸屏控制系统上选择需要测试的IP等级(IPX5或IPX6)。
3. 设置喷水持续时间(3、10、30或9999分钟可调)及运行时间(1~9999分钟可调)。
4. 根据需要调节转盘转速。
5. 启动设备,水泵开始工作,喷头按设定参数对样品进行喷淋测试。
6. 测试过程中可通过压力表观察喷水压力。
7. 测试完成后,设备自动停止,取出样品进行评估。
注意事项
• 设备供电电压为380V,请确保接入正确的电源。
• 设备总功率为3.8KW,请注意线路负载能力。
• 测试前请确认水箱水量充足,并检查水循环系统是否正常。
• 请根据测试标准(如IPX5或IPX6)正确选择并安装对应的喷头(Φ6.3mm或Φ12.5mm)。
• 喷水压力范围为80-150kpa,请勿超范围使用。
• 设备运行时,请勿打开箱门或触碰喷淋区域。
• 定期检查水泵、电磁阀、喷头等部件,确保无堵塞或损坏。
• 长时间不使用时,请排空水箱及管路内的存水。
