产品概述
电缆测试仪是一款便携式仪器，由发射机、接收机及附件组成，选用新型集成器件和数字电路技术，电气性能稳定可靠。发射机向被探测线缆发送一个经数字信号调制的交流电压，此交流电压在线缆周围产生一个交变电场；接收机探测头靠近这个电场会产生感应电压，经过放大、音频解码、检波及数字技术处理后由LCD屏显示，根据信号变化探测被埋设线缆或管道的具体位置及故障。
产品特色
1. 采用新型集成器件和数字电路技术，电气性能稳定可靠

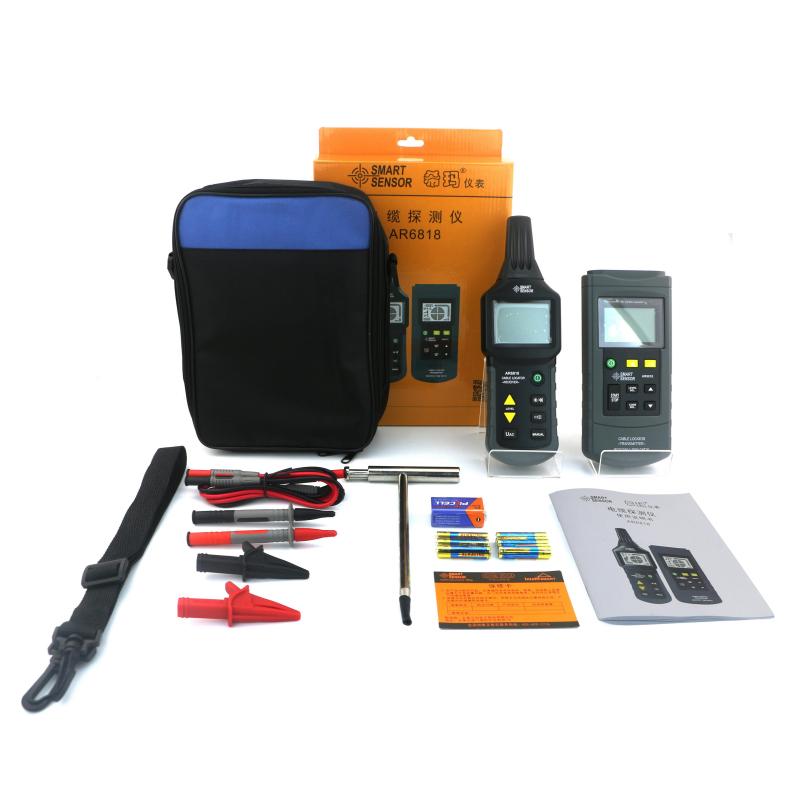

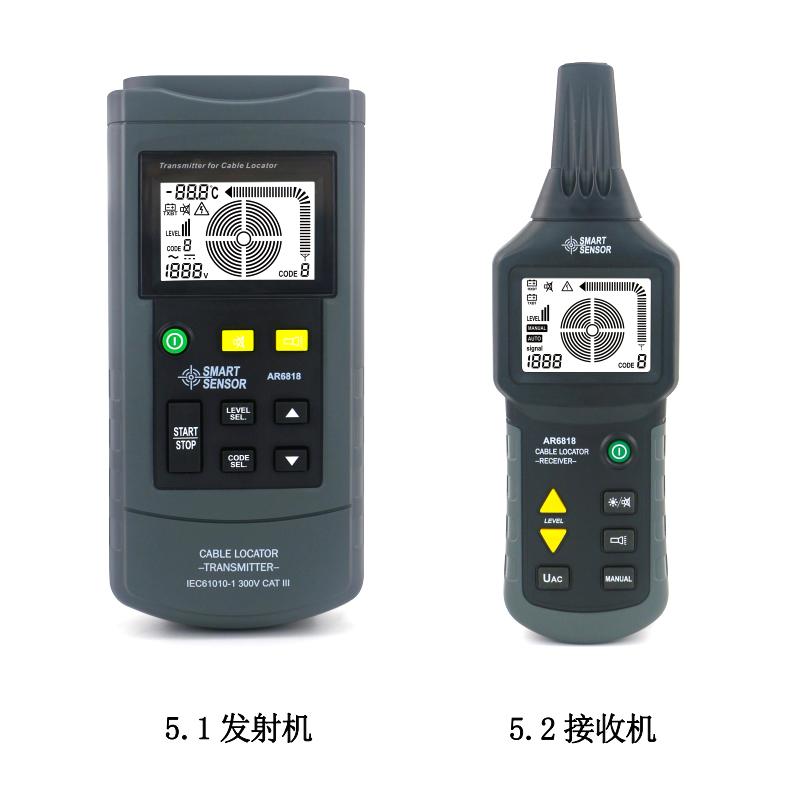

2. 便携式设计，由发射机、接收机及附件组成
3. 发射机输出125kHz信号，具有外部电压识别功能
4. 接收机具有多种定位模式，包括单极应用、双极应用和单独回线
5. LCD显示屏带功能显示和条状图，直观显示探测结果
6. 具备电网电压识别功能，可识别外部电压范围DC 12-400V±2.5%、AC 12-400V（50-60Hz）±2.5%
工作原理
发射机向被探测线缆发送一个经数字信号调制的交流电压，此交流电压在线缆周围产生一个交变电场；将接收机探测头靠近这个电场，探测头就会产生感应电压，将这个微弱的电压信号经过数百倍的放大再经过音频解码、检波及数字技术处理，最后由LCD屏显示出来，根据信号的变化就能探测出被埋设的线缆或管道的具体位置及故障。
应用领域
通讯电缆施工、电力线缆施工、建筑管道施工、通信电缆及电力供电线路维护、电热线路维护
符合标准
过压类别：CAT Ⅲ 300V、污染等级：2
操作步骤
1. 发射机向被探测线缆发送经数字信号调制的交流电压
2. 接收机探测头靠近线缆周围产生的交变电场
3. 探测头产生感应电压，经过放大、音频解码、检波及数字技术处理
4. LCD屏显示处理后的信号
5. 根据信号变化探测线缆或管道的具体位置及故障
注意事项
• 工作温度范围：-10℃至50℃，最大80%的相对湿度（非凝结）
• 储存温度范围：-20℃至60℃，最大80%的相对湿度（非凝结）
• 海拔高度：最大2000m
• 外部电压介电强度：最大400V AC/DC
• 发射机电源：1*9V，IEC 6LR61
• 接收机电源：6*1.5V AAA，IEC LR03
• 发射机保险丝：F0.5A 1000V，6.3*32mm
