产品概述
希玛ST9660A+电路板热分析仪是一款用于热场检测的专用设备，可为PCBA产品设计开发阶段提供热实验、热仿真数据，同时也是电路板维修专用设备，能快速定位漏电、短路等故障点，并可用于元器件检测和过热保护能力测试。
产品特色
1. 热成像分辨率260*200，帧频25Hz
2. NETD 70mK@25℃
3. 视场角水平34.4°，垂直25.8°

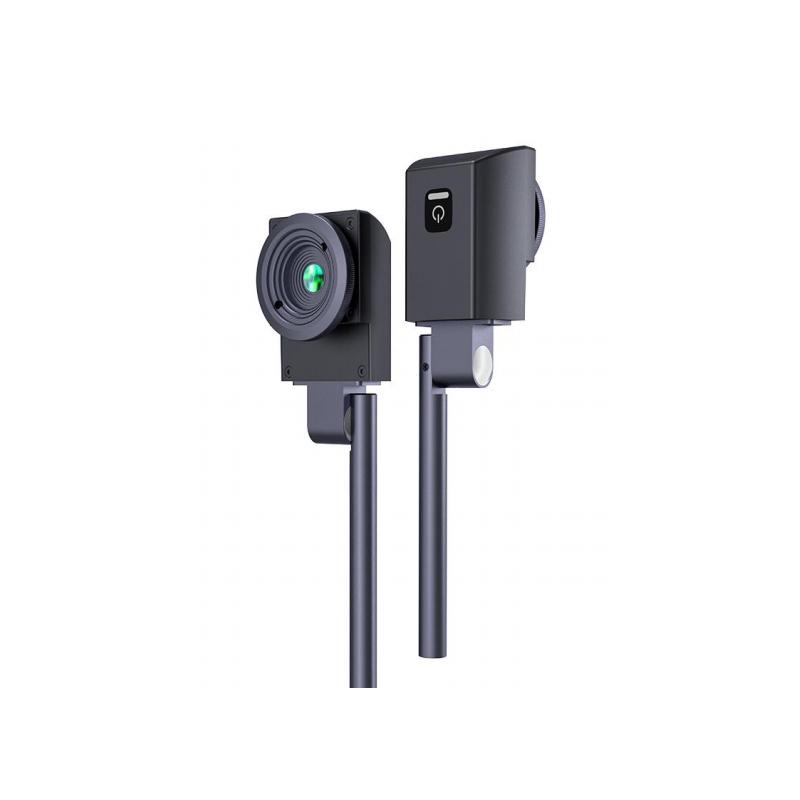

4. 4mm可调镜头
5. 测温范围-10~120℃（可定制扩展）
6. 供电DC 5V（USB Type-C）
7. 1秒开机，3秒关机
8. 支持USB连接电脑使用

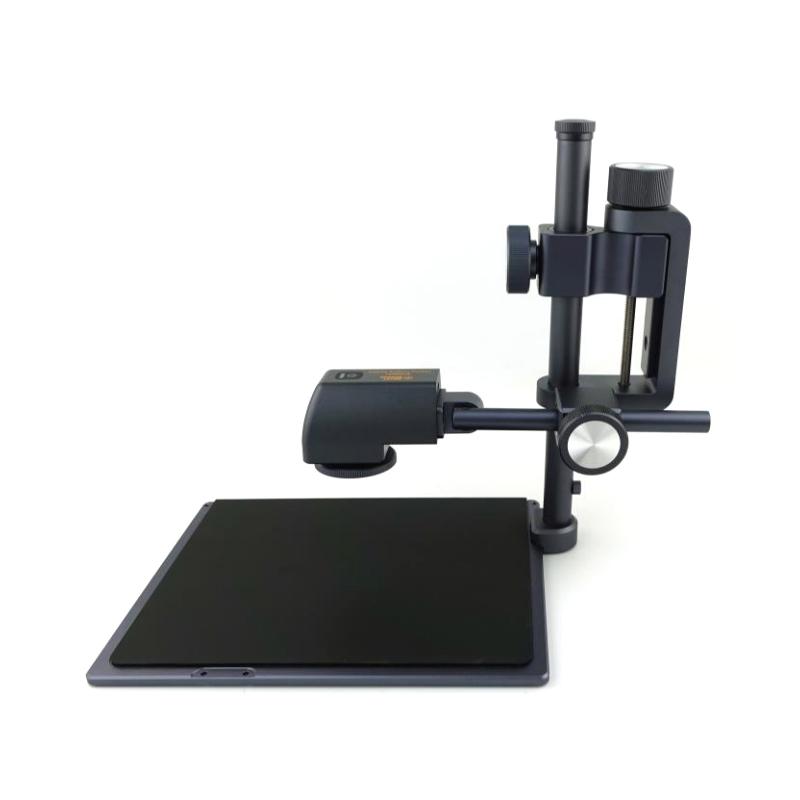

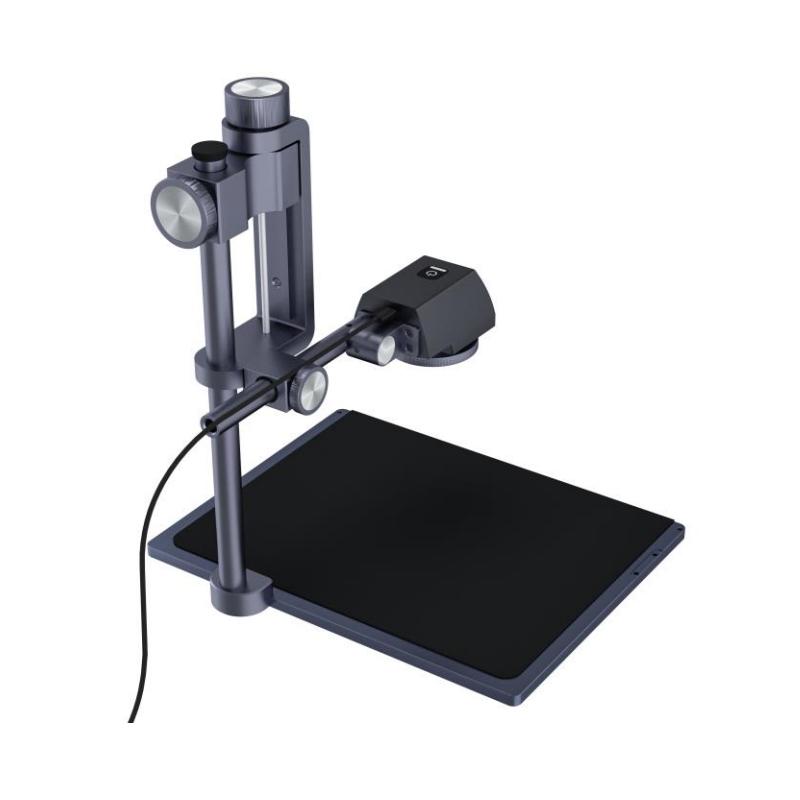

9. 配备可调节支架和扩展桌板
工作原理
通过热成像技术检测电路板的热场分布，当电路板出现漏电或短路故障时会产生异常温升，热分析仪能将异常温升可视化显示，从而快速定位故障器件位置。
应用领域
PCBA电路板漏电、短路、断路位置定位和检测维修、手机或其他智能设备对比评测、硬件电路设计的功耗设计、过热保护元器件测试检验、电路设计发热实验、热仿真、发热合理性验证、产品散热能力检测、设备发热状况评测对比
操作步骤
1. 连接设备至电脑USB接口
2. 打开电源开关（1秒开机）
3. 调节支架旋钮调整拍摄角度和距离
4. 将电路板放置在桌板上
5. 通过软件进行热成像检测
6. 分析温度数据定位故障点
7. 使用完毕后关闭电源（3秒关机）
注意事项
• 工作温度范围为-10℃~55℃
• 工作湿度应小于95%
• 推荐使用Win10系统，Win7也可兼容
• 电脑需配备3以上处理器和4G以上内存
• 可连接互联网进行手动或自动更新
• 定制扩展温度范围将产生额外费用
