产品概述
TBJ-JCRL-DJ2水冷风冷微型卷材涂膜机是一款国产涂布设备，采用单工位放卷与收卷设计，配备可调刮刀式涂布单元、电阻丝加热的加料融化单元以及风冷水冷单元。该设备适用于在宽度不超过100mm的卷材上进行精密涂布，有效涂布宽度为22mm或25mm，涂布厚度范围0-10mm，涂布速率可在5-25m/min间调节，并具备自动张力控制与温度控制功能。
产品特色
1. 采用单工位设计，配备气胀轴，实现自动张力控制，确保卷材运行平稳。
2. 涂布单元采用可调刮刀式涂布，刮刀与料盘均为304不锈钢材质，通过千分表调节，涂布精度可达±0.02mm。
3. 加料融化单元采用电阻丝圆筒加热，容量为1L且可拆卸，由数显温控表实现自动比例控温，控温范围室温至200℃±3℃。
4. 配备风冷水冷单元，包含尺寸为500*150*100mm的水冷槽和4个220V 50Hz风冷扇，用于涂膜后冷却。
5. 设备结构紧凑，外形尺寸约1200*600*750mm，主机电源为220V 50Hz，操作便捷。
工作原理

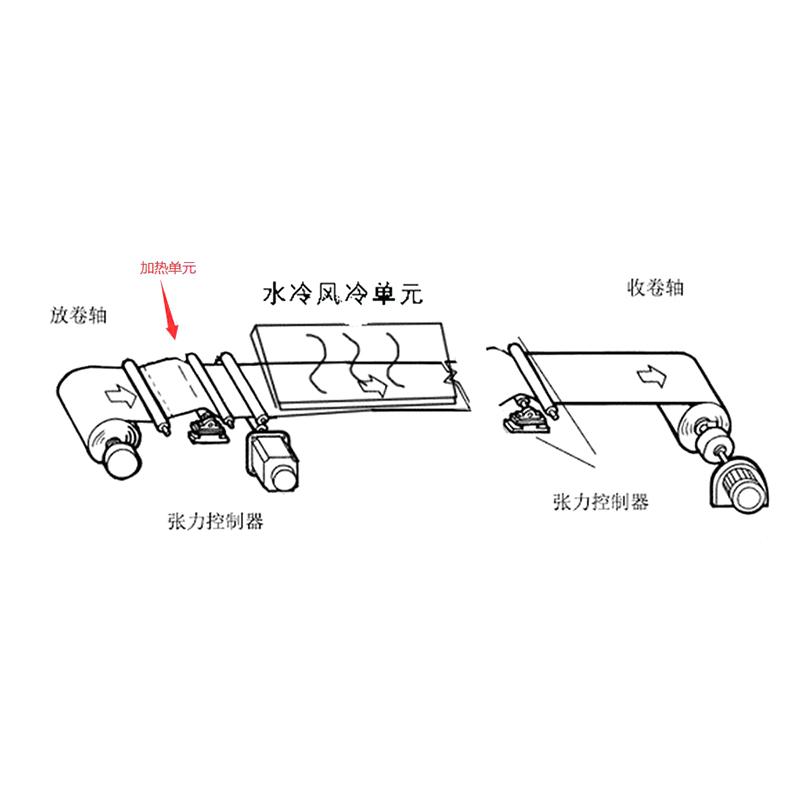

该设备工作时，卷材由放卷单元的气胀轴释放，经张力控制器自动控制放卷张力。涂布材料在加料融化单元中被加热融化并保持设定温度，随后输送至涂布料盘。卷材经过涂布单元时，由可调刮刀将熔融材料以设定的厚度和宽度均匀涂覆在基材表面。涂布后的卷材依次经过水冷槽和风冷扇进行冷却固化，最后由收卷单元的气胀轴在自动张力控制下完成收卷。
应用领域
适用于实验室研发、小批量试生产、新材料涂布工艺验证、功能性薄膜制备、胶粘带涂布、电子材料涂覆等领域。
操作步骤
1. 准备工作：检查设备各部件连接，确保电源（220V 50Hz）正常，将待涂布卷材安装到放卷气胀轴上，并穿引至收卷轴。
2. 参数设置：根据工艺要求，通过千分表调节刮刀设定涂布厚度（0-10mm）与宽度（22mm或25mm），在张力控制器上设置放卷与收卷张力，在数显温控表上设定加热温度（室温至200℃）。
3. 加料与预热：向可拆卸的1L容量加料融化单元中加入涂布材料，启动加热单元预热至设定温度。
4. 启动涂布：启动主机，设定涂布速率（5-25m/min），开始涂布作业。
5. 冷却与收卷：涂布后的卷材依次经过水冷槽和风冷扇冷却，由收卷单元自动收卷成卷（直径≤φ400mm）。
6. 结束工作：涂布完成后，关闭加热、冷却及主机电源，取下成品卷材，并进行设备清洁与维护。
注意事项
• 操作前请仔细阅读设备说明书，确保电源电压为220V 50Hz，并正确接地。
• 安装卷材时，确保放卷与收卷气胀轴固定牢靠，卷材路径顺畅无扭曲。
• 设置加热温度时，不得超过设备允许的最高温度（200℃），避免过热损坏设备或材料。
• 调节刮刀厚度时需使用千分表精细操作，避免刮刀与料盘或基材发生硬性碰撞。
• 设备运行期间，请勿触摸加热单元、运动部件及刚涂布的热膜，以防烫伤或机械伤害。
• 定期检查张力控制器、温控表及冷却系统的工作状态，确保其正常运行。
• 清洁设备时，请先切断电源，待加热部件完全冷却后再进行，避免使用腐蚀性清洁剂。
• 设备应置于平稳、通风良好的环境中使用，远离易燃易爆物品。
