产品概述

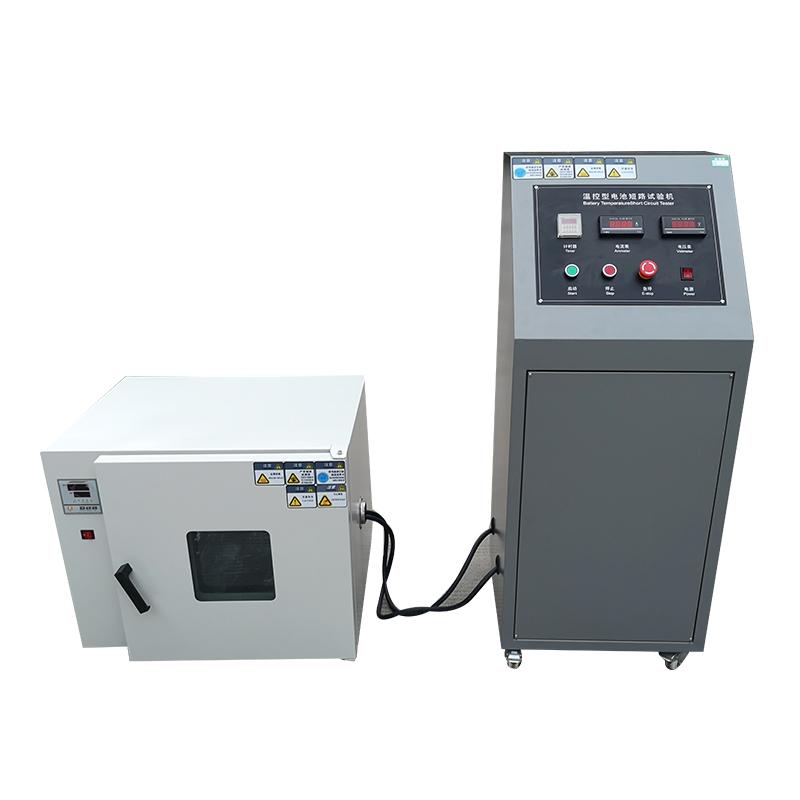

温控电池短路试验机（型号：ASR-9010）是一款综合多种电池短路试验标准要求而设计的专业设备。它采用PLC自动控制，模拟电池外部短路，能够记录电池电压、电流和表面温度变化。该设备选用工业级直流电磁接触器及全铜接线柱和内部铜板导流，确保回路内阻≤5mΩ，并能承受峰值达1000A的短路电流，有效提高散热效果与安全性，保证试验数据的准确性。
产品特色
1. 采用PLC触摸屏控制系统，操作便捷，并配备遥控器。
2. 关键部件选用工业级直流电磁接触器、全铜接线柱及内部铜板导流，内阻低（≤5mΩ），散热性能好。
3. 短路装置设计可承受峰值1000A的大电流冲击，安全可靠。
4. 具备温控功能，温控箱温度范围为常温~150℃，控制精度达0.1℃。
5. 提供两种短路停止模式可选：按设定短路时间停止或按电池表面温度条件停止。
6. 设备配备视窗（300*300mm钢化防爆玻璃）、排气风扇和补风口，便于观察与通风。
工作原理
该试验机通过PLC控制系统自动执行短路试验。将充满电并达到规定环境温度（如55℃±5℃）的电池，用导线连接其正负极端，使整个外部回路电阻控制在80±20mΩ。设备内部的直流电磁接触器吸合，形成短路回路，模拟电池外部短路状态。同时，设备持续监测并记录电池的电压、电流以及表面温度的变化，当达到预设的停止条件（如短路时间或电池温度）时，自动终止试验。
应用领域
便携式电子产品用锂离子电池和电池组安全测试、矿灯用锂离子蓄电池测试、移动通信手持机锂电池安全测试、锂电池组危险货物特性检验、蜂窝电话用锂离子电池测试、家用及商用电池安全测试、危险货物运输电池安全测试、通信用锂离子电池组测试
符合标准
GB 31241-2014、MT/T 1051-2007、SJ/T 11169-1998（UL1642：1995）、YD 1268-2003、GB/T 19521.11-2005、GB/T 18287-2013、SJ/T 11170-1998 （UL2054：1997）、UN 38.3、UL 1642、UL 2054、IEC62133-2012、GB/T 8897.4-2008（IEC 60086-4：2007）、YDB 032—2009、YD/T 2344.1—2011、GB/T 21966-2008（IEC 62281：2004）
操作步骤
1. 将电池按照相关标准规定的方法充满电。
2. 将电池放置在试验机的温控箱内，设置环境温度为55℃±5℃。
3. 待电池温度稳定达到55℃±5℃后，再保持30分钟。
4. 用导线连接电池的正极和负极端子，确保整个外部回路电阻为80mΩ±20mΩ。
5. 在PLC控制系统中设置试验停止条件（如短路时间或电池表面温度阈值）。
6. 启动短路试验，设备自动吸合接触器，开始测试。
7. 试验过程中，设备自动监测并记录电池电压、电流和表面温度。
8. 当满足预设的停止条件时（例如电池温度从峰值下降20%、短路时间达24小时等），试验自动终止。
注意事项
* 试验前，请确保电池已按标准要求充满电并达到规定的环境温度条件。
* 连接电池时，务必确保导线连接牢固，整个外部回路电阻符合80±20mΩ的要求。
* 设备运行时，请勿打开箱门或触摸高温部件，以防烫伤或发生意外。
* 请定期检查设备的电气连接部件（如接触器、接线柱）是否紧固，有无过热或损坏迹象。
* 设备后部的排烟管应保持通畅，左侧补风口勿被堵塞，以确保通风散热和测量需要。
* 进行试验时，应密切观察设备记录的参数变化，并注意电池是否出现异常（如起火、爆炸迹象），最高温度不应超过150℃。
* 设备重量约100Kg，移动和安装时需注意安全，防止倾倒。
* 请使用规定的AC220V，50/60Hz电源为设备供电。
