产品概述

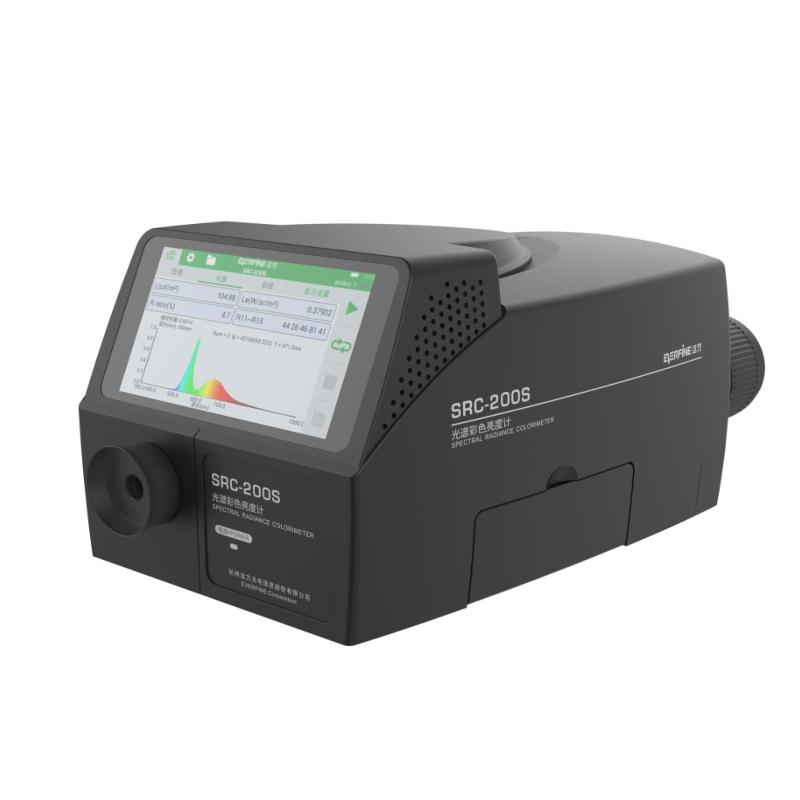

SRC-200S是一款工业级光谱彩色亮度计,属于SRC系列产品。它集光谱、亮度、颜色测量功能于一体,测试参数齐全,包括亮度、光谱曲线、色品坐标、色温、色差、三刺激值等,在同类产品中具有极高的性价比。该产品广泛应用于FPD显示、LED屏、照明工程、光源和发光器件、电影电视、交通信号、建筑、大气光度等领域。
产品特色
1. 集光谱、亮度、颜色测量功能于一体,可测量亮度、相对光谱功率分布、色品坐标、相关色温、显色指数等多种光度、光谱及颜色参数。
2. 工业级测量精度高,采用光谱法(分光法)实现亮度及颜色参数,避免了V(λ)失匹配和XYZ三刺激值探测器的匹配误差,性能优于采用XYZ三刺激值探测器的彩色亮度计。
3. 高可靠性、极高性价比,光谱法测量技术成熟可靠,已稳定应用近二十年,拥有全球逾万家客户。
4. 具备便捷的储存和数据传输功能,可存储200组测试数据,并支持无线WIFI数据传输,可连接笔记本电脑进行远程控制测量和数据传输。
工作原理
SRC-200S采用光谱法(分光法)进行测量。该方法通过分光系统将被测光分解成不同波长的光谱,然后进行探测和分析,从而计算出亮度、光谱功率分布、色品坐标、色温等多种参数。由于直接分析光谱,避免了传统方法中V(λ)视觉函数失匹配和XYZ三刺激值探测器光谱匹配带来的误差,因此测量精度更高。
应用领域
FPD显示、LED屏、照明工程、光源和发光器件、电影电视、交通信号、建筑、大气光度
符合标准
国家计量检定规程 JJG211-2005
操作步骤
1. 连接电源并开机。
2. 根据测量需求,选择合适的镜头(标准镜头焦距85mm)并安装。
3. 将仪器对准被测目标,确保测量距离不小于300mm(使用标准镜头时)。
4. 通过仪器界面或连接的电脑软件选择需要测量的参数。
5. 触发测量,仪器将自动采集并分析数据。
6. 测量完成后,数据可直接在仪器上查看,或通过USB/WIFI接口传输至电脑进行进一步处理与存储(仪器内部可存储200组数据)。
7. 使用完毕后,关闭电源。
注意事项
* 使用标准镜头时,最小测量距离为300mm。
* 在测量区域400mm处,最小测量区域直径约为4mm。
* 测量亮度范围(标准A光源)为0.1~600,000 cd/m²,使用衰减片后可扩展至60,000,000 cd/m²。
* 亮度测量精度为读数的2%加1个字(依据JJG211-2005方法检验)。
* 为确保色度准确度,建议在亮度高于4 cd/m²的条件下进行测量。
* 仪器接口包括USB和WIFI,请根据需求选择合适的连接方式。
* 仪器外形尺寸为160*150*350mm,重量为3.0kg,搬运和放置时请注意安全。
