产品概述

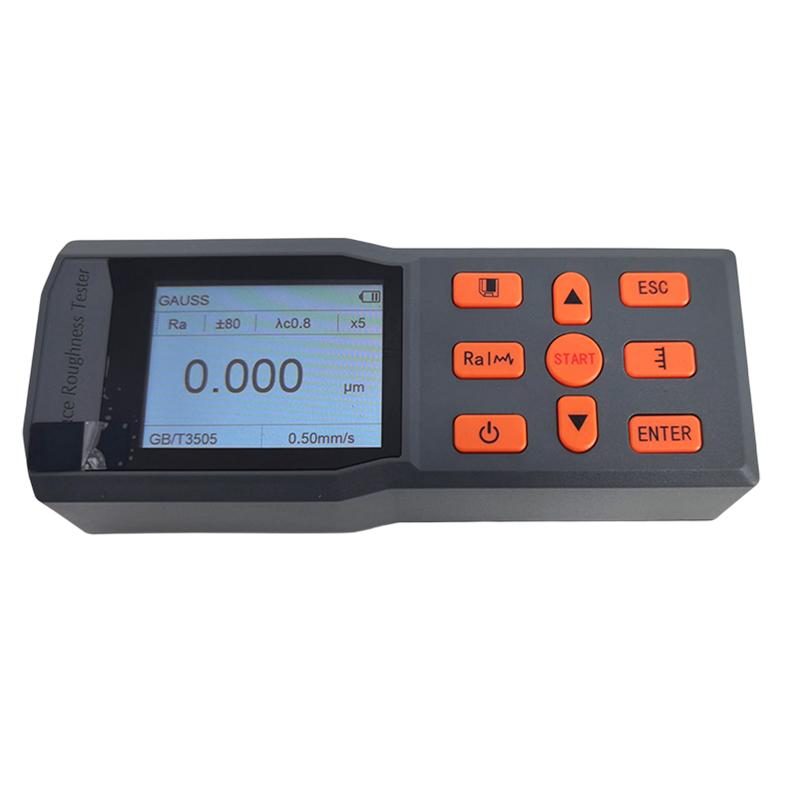

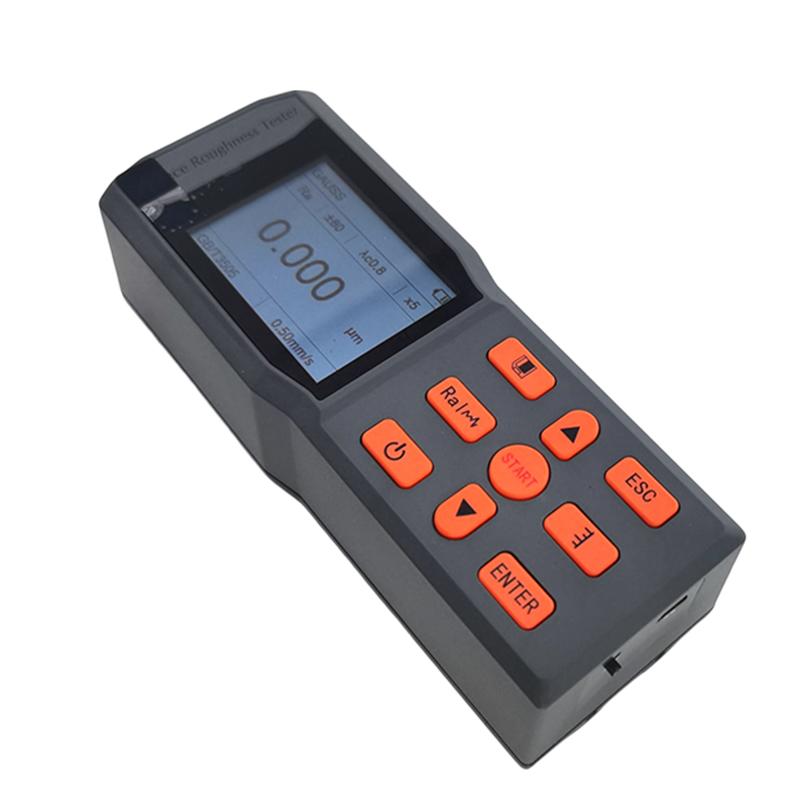

海宝仪器HCY-200手持式表面粗糙度仪是一款适用于生产现场环境和移动测量需求的便携式仪器。它能够测量多种机加工零件的表面粗糙度，根据选定条件计算相应参数，并在彩色显示器上显示全部测量参数和轮廓图形。该仪器全面执行国际标准，测量参数符合GB/T3505国家标准，并兼容美国、德国、日本、英国等国家的标准，适用于平面、外圆面、锥面、内孔、沟槽、曲面等多种工件（特殊表面需配适用传感器），尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。
产品特色
1. 机电一体化设计、体积小、重量轻，使用方便。
2. 采用ARM+DSP芯片进行控制和数据处理，速度快，功耗低。
3. 可测量Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、Rz(JIS)、Rs、Rsk、Rsm、Rku等多参数。
4. 200μm大量程测量范围。
5. 320*240彩屏显示器，数字/图形显示；高亮无视角。
6. 兼容GB、ISO、DIN、ANSI、JIS多个国家标准。
7. 内置锂离子充电电池，有剩余电量指示图标及充电过程指示，连续工作时间大于8小时。
8. 超容量数据存储，可存储100组原始数据。
9. 可靠防电机走死电路及软件设计。
10. 可连接电脑进行实时数据、历史数据传输。
11. 校准样块采用光学玻璃基体，精度高，不易划伤，使用寿命长。

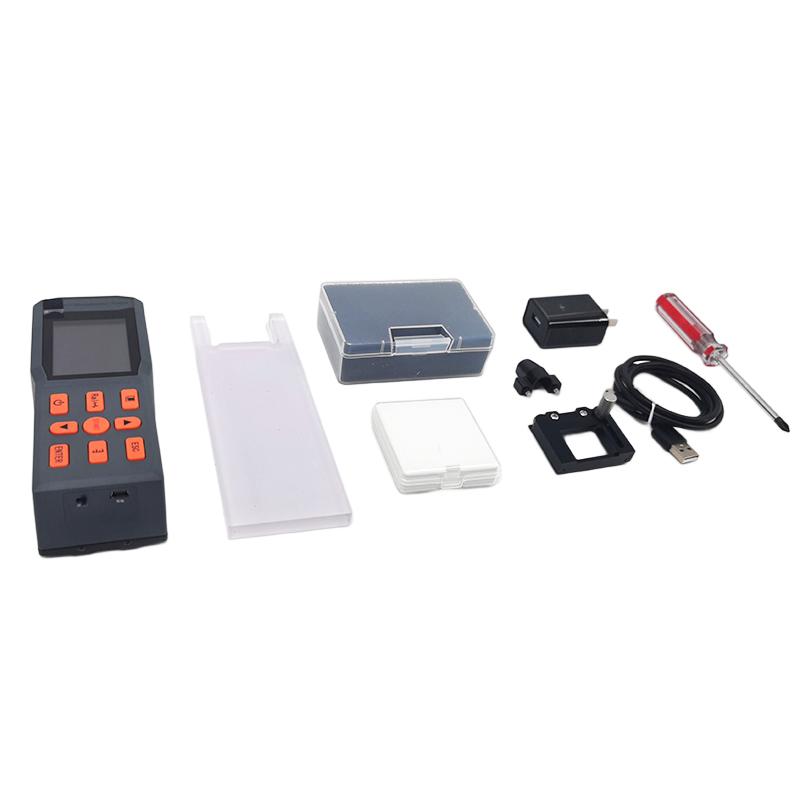

12. 可选配曲面传感器、小孔传感器、深槽传感器、测量平台等多种附件。
工作原理

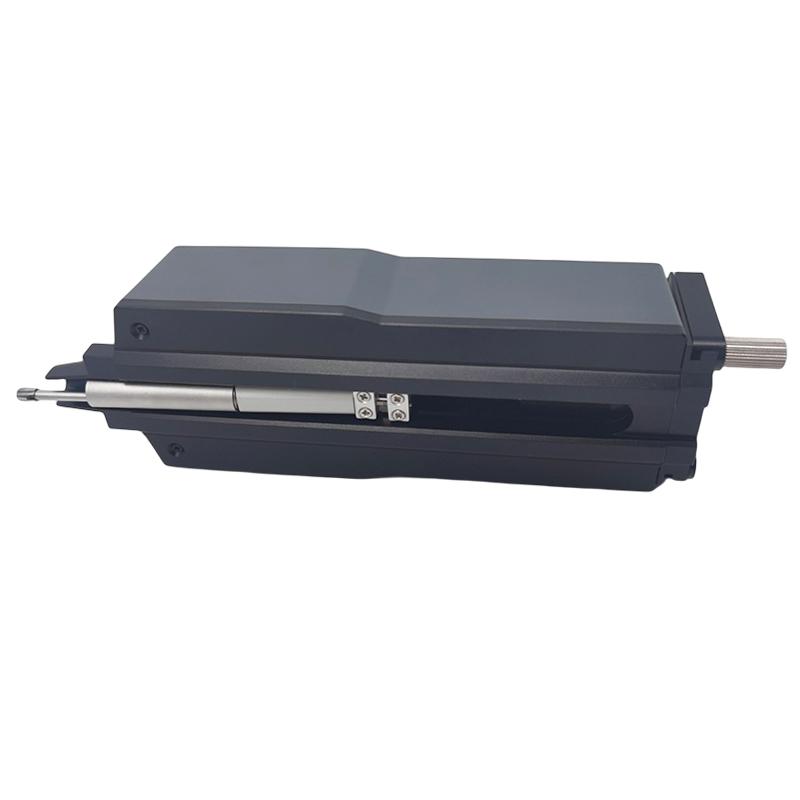

该仪器采用位移式差动电感传感器进行测量。传感器触针（天然金刚石，90°锥角）在测力（＜4mN）作用下沿被测表面滑行，通过导头（硬质合金）引导。传感器将触针的垂直位移转换为电信号，经仪器内部的ARM+DSP芯片进行数据采集、滤波（支持RC、PC-RC、Gauss、D-P等滤波器）和处理，最终根据设定的取样长度（0.25lr、0.8lr、2.5lr）和评定长度计算出各项粗糙度参数，并在显示器上显示结果和轮廓图形。
应用领域
机械加工制造业、检测部门、商检部门、大型工件现场检验、生产流水线现场检验、外出检定
符合标准
ISO4287国际标准、ANSIB461美国标准、DIN4768德国标准、JIS B601日本标准、GB/T3505国家标准
操作步骤
1. 根据被测工件表面类型，选择合适的传感器及附件（如需要）。
2. 开机，检查电池电量。
3. 根据测量需求，在仪器上设置测量参数、滤波器类型、取样长度等条件。
4. 将仪器传感器导头平稳放置于被测工件表面，确保触针与被测面接触。
5. 启动测量，仪器传感器将自动滑行并采集数据。
6. 测量完成后，在显示器上读取测量参数及轮廓图形。
7. 可选择存储当前测量数据。
8. 测量结束后，关闭仪器电源。
注意事项
* 仪器工作环境温度为-20℃~40℃，湿度<90%RH，储存运输环境温度为-40℃~60℃，湿度90%RH，请勿在超出范围的环境下使用或存放。
* 测量前，请确保传感器触针和导头清洁、完好，避免划伤。
* 对于特殊表面（如小孔、深槽、特定曲面），必须选配对应的专用传感器进行测量。

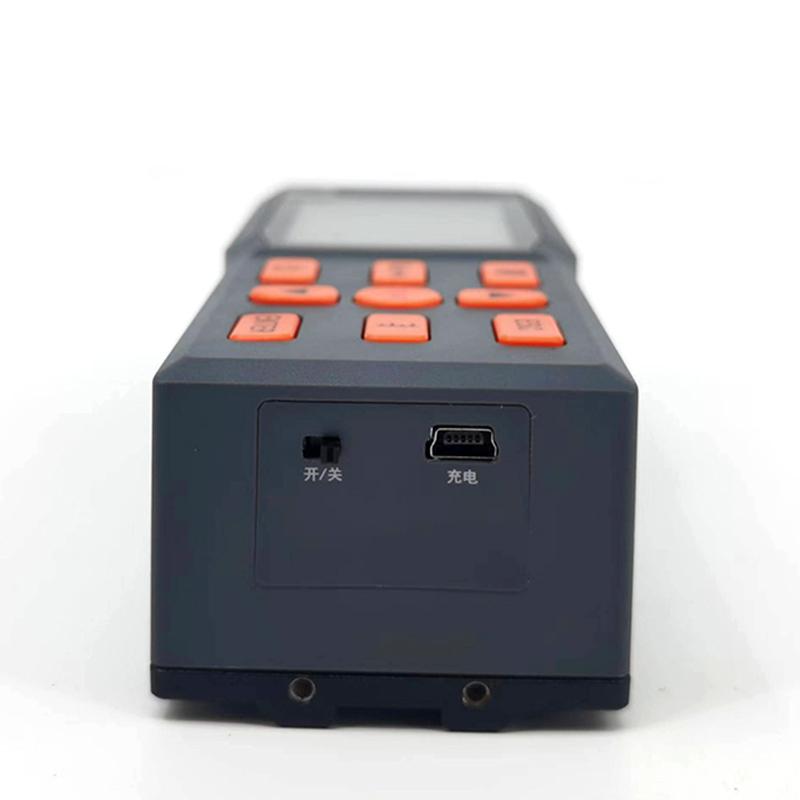

* 仪器内置锂电池，请使用配套的DC5V，2000mA充电器进行充电，并注意观察电量指示，及时充电。
* 滑行测量时，请保持仪器平稳，避免对传感器施加额外压力或产生冲击。
* 定期使用配套的光学玻璃校准样块对仪器进行校准，以确保测量精度。
* 避免仪器受到强烈震动或撞击。
* 清洁仪器时，请使用柔软的干布，避免使用化学溶剂。
