产品概述

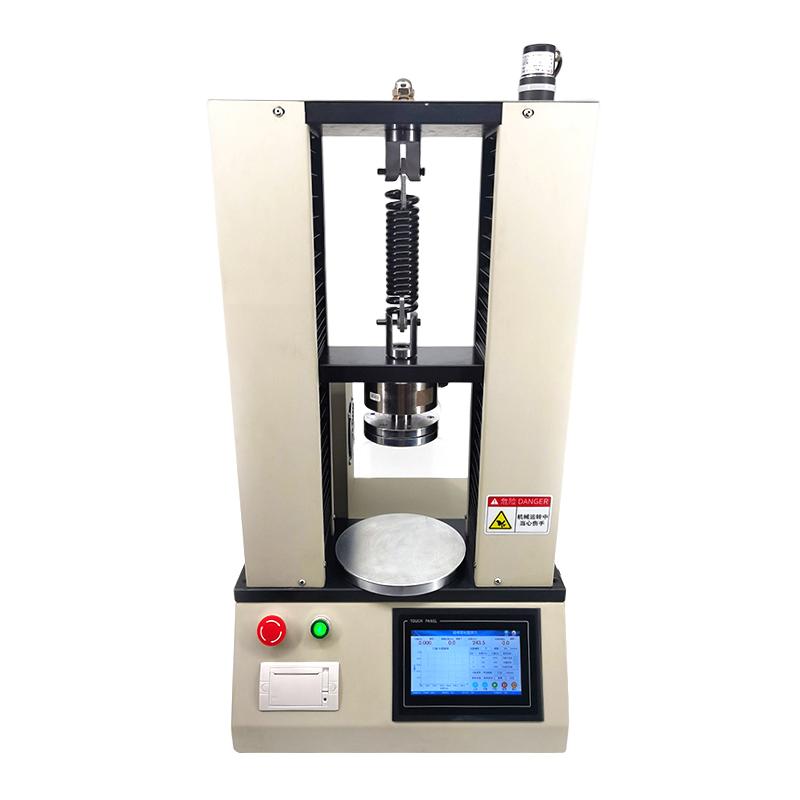

海宝仪器HTS-100智能式电动弹簧试验机主要适用于拉簧和压簧的位移、形变、拉压力、弹簧系数的试验,亦可对零部件和构件进行相关试验。本机参考《JB-T7796-2005》弹簧试验机标准及材料试验方法,可根据国家标准及ISO、JIS、ASTM、DIN等国际标准进行试验和提供数据,是工矿企业、技术监督、商检仲裁、科研院所、大专院校、质检单位等部门的专业检测设备。
产品特色
1. 高精度、高分辨率、高稳定性。
2. 配备超大7寸触摸液晶显示屏,人机交互界面简单易用。
3. 提供四种试验模式:定高度测力值、定变形测力值、定力值测高度、定力值测变形。
4. 测试方向显示清晰,【压力测试】:压“+”、拉“-”,【拉力测试】:拉“+”、压“-”。
5. 支持六种力值单位N、kgf、lbf、gf、tf和KN互换。
6. 支持三种位移单位mm、cm和in互换。
7. 可自定义最多10组测试点,并可设置相应的合格区间判断。
8. 测试数据以曲线及表格形式显示。
9. 测试界面可显示实时力值、实时位移、弹簧高度(高度测试时)、形变值(形变测试时)、测试时间、测试点刚度和平均刚度。
10. 设备自带记忆功能和过载保护功能。
11. 测试完成后数据条自动保存,系统可保存10000条测试数据。
12. 内置微型打印机,可直接打印测试数据。
工作原理
该试验机采用步进电机加载方式,通过高精度传感器测量弹簧在设定速度(0-500mm/min可设置)下进行压缩或拉伸时产生的力值和位移变化。系统根据设定的试验模式(如定高度测力值等),实时采集并处理数据,计算弹簧的刚度等参数,并将结果通过触摸屏显示、存储或打印。
应用领域
工矿企业、技术监督、商检仲裁、科研院所、大专院校、质检单位
符合标准
JB-T7796-2005、ISO、JIS、ASTM、DIN
操作步骤
1. 接通交流220V 50HZ电源,开机。
2. 在7寸触摸屏上设置试验模式(四种模式可选)。
3. 设置力值单位(六种可选)和位移单位(三种可选)。
4. 根据需要自定义测试点(最多10组)及合格区间。
5. 设置测试速度(0-500mm/min)。
6. 安装待测弹簧或零部件。
7. 启动测试,设备自动运行并实时显示力值、位移、刚度等数据曲线。
8. 测试完成后,数据自动保存,可通过内置微型打印机打印结果。
注意事项
* 请确保使用交流220V 50HZ电源。
* 设备有效行程≥260mm,测试时请注意不要超出行程范围。
* 设备具备过载保护功能,但仍需注意勿超过100N量程。
* 测试前请正确设置测试方向(压力/拉力)及单位。
* 保存的数据条上限为10000条,请注意定期管理数据。
* 操作时请遵循相关安全规范。
