产品概述

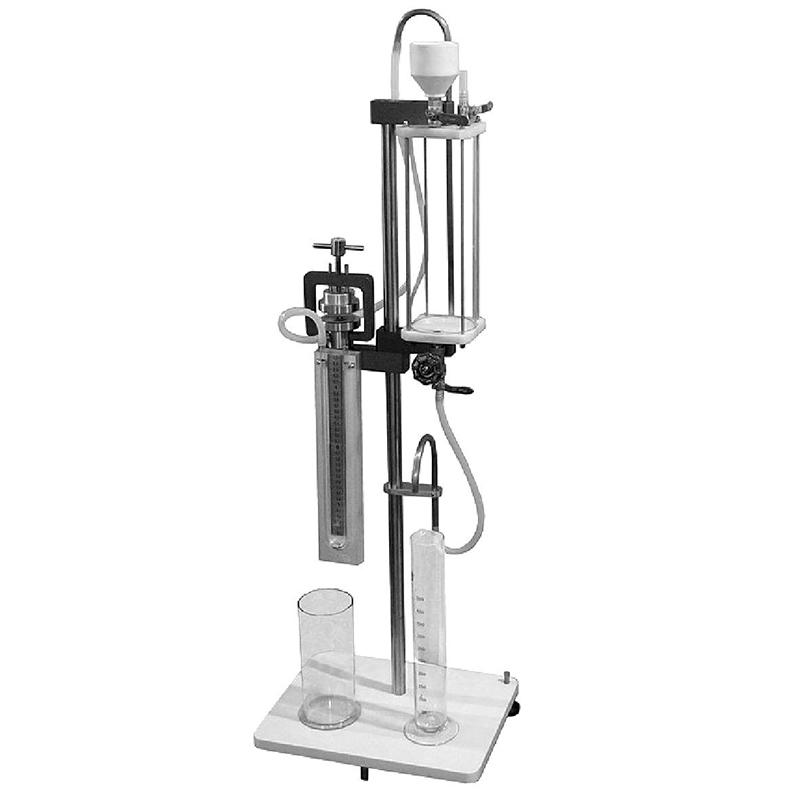

辰驰TQD-1透气度仪是用于在规定条件下测定纸和纸板单位时间、单位压差下通过单位面积的平均空气流量的仪器。该仪器适用于1×10⁻²~1×10²μm/(Pa·s)的中等透气度范围测定,其结构参数和技术性能符合QB/T1667-98和GB/T458-2008等相关标准要求。
产品特色
1. 测量范围覆盖0~17μm/(Pa·s),适用于中等透气度纸和纸板
2. 试验面积精确为10±0.05cm²
3. 试区压差稳定在1±0.01kPa
4. 采用10cm²标准孔设计,确保测试准确性
5. 配备水准器和调整螺栓,便于仪器水平调节
6. 结构紧凑,外形尺寸350×250×1200mm,重量25kg
工作原理
仪器通过固定支柱上的容器、纸样夹环和压力计等组件协同工作。容器上部装有透气阀门和加水阀门,底部设有溢水阀门和调节阀门控制水流。纸样夹环固定在支架上,其与空气盒均设有10cm²孔,空气盒通过橡皮软管连接排气管和压力计,通过测量空气流量来测定纸样透气度。
符合标准
QB/T1667-98《纸与纸板透气度测定仪》、GB/T458-2008《纸和纸板透气度测定法》
操作步骤
1. 使用水准器和调整螺栓调整仪器至水平位置
2. 通过带漏斗的加水阀门向容器内注水
3. 将60×100mm试样放置在纸样夹环中
4. 调节底部溢水阀门和调节阀门控制水流量
5. 读取压力计数据,计算透气度值
注意事项
• 使用前必须确保仪器处于水平状态
• 试样尺寸应严格控制在60×100mm
• 注水时需通过指定加水阀门操作
• 测试过程中注意保持压差稳定在1±0.01kPa
• 定期检查橡皮软管连接是否密封良好
