产品概述

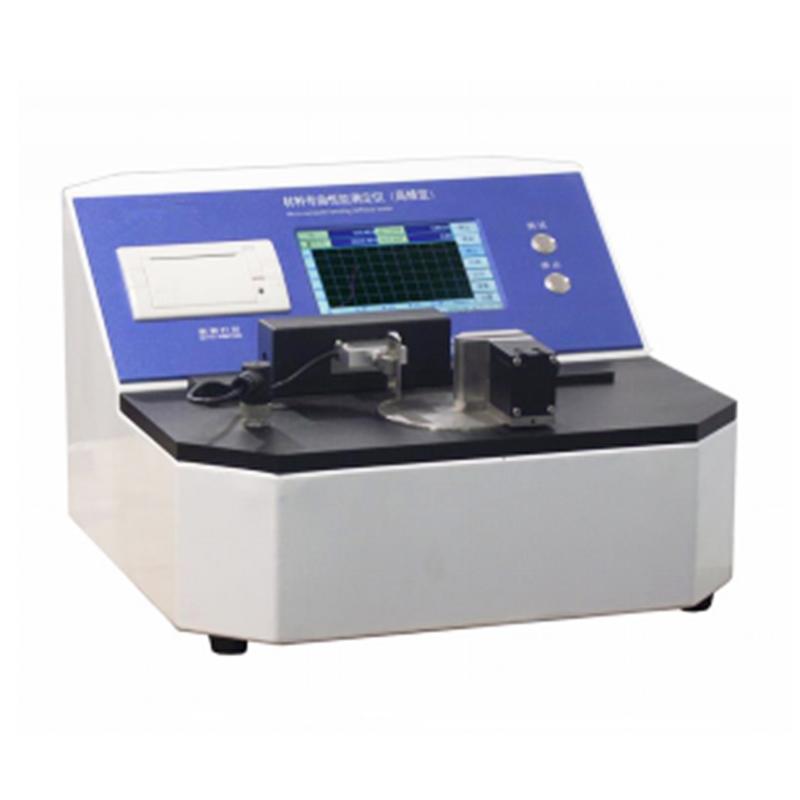

辰驰ZTD-10A纸板挺度仪是一款用于检测纸张、纸板、薄膜、云母片材、石墨片材及复合材料等片状材料弯曲挺度性能的专用仪器。该仪器采用高精度传感器和触摸屏操作界面,支持多种跨距和角度调节,满足不同材料的测试需求。
产品特色
1. 跨距范围1~60mm,8档力臂可调,精度±0.1mm
2. 测量范围15~10000mN,传感器精准度±0.1%,分辨力0.01mN
3. 弯曲角度0~90°无极可调,角度精度±0.1
4. 角速度控制0.5–50°/sec可调,三个测试角度和持续时间独立可调
5. 7英寸触摸屏操作界面,可视化菜单操作
6. 无限制加持方式,可无损连续夹持
7. 标配模块式一体热敏打印机,支持标准电脑信号输出(选配)
8. 设备具备自我校准功能,标配校准工具
工作原理
仪器通过手动夹具夹持试样,在设定跨距下施加弯曲力,无极调节弯曲角度和角速度,测量材料在弯曲过程中的挺度性能。高精度传感器实时采集数据,通过触摸屏界面显示和记录结果。
应用领域
纸张、纸板、薄膜、云母片材、石墨片材、复合材料
操作步骤
1. 使用专用取样器制备38*70mm标准试样
2. 手动夹具夹持试样,设定跨距长度
3. 在触摸屏上设置弯曲角度、角速度和测试参数
4. 启动测试,仪器自动完成弯曲和测量
5. 测试完成后自动复位,查看并打印结果
注意事项
• 试样尺寸需符合38*70mm标准,实际测量尺寸为38*50mm
• 材料厚度应在0.01~5.0mm范围内
• 根据材料弹性选择合适的弯曲时间
• 使用前确保设备完成自我校准
• 可选配电脑连接实现文档编辑功能
