产品概述

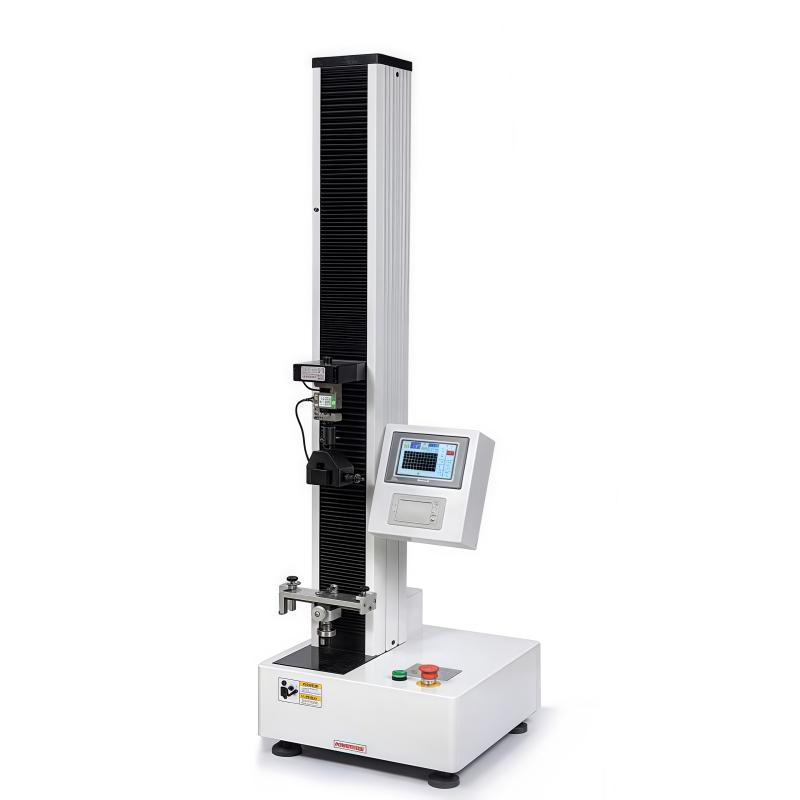

辰驰WDL-20智能拉力试验机是专为高等院校和科研院所设计的薄膜拉力试验设备。该设备外形美观、操作简便、性能稳定可靠,可实现拉伸强度、180°剥离强度和封合强度等试验,具有无污染、低噪音、高效率及宽调速范围等特点。
产品特色
1. 采用五吋彩色液晶触摸屏操作,界面友好
2. 力值测量范围0-2000N,分辨率达0.01N
3. 位移分辨率0.01mm,准确度优于±1%
4. 试验速度范围1mm/min~500mm/min,无级调速
5. 配备过载保护、漏电保护和限位保护功能
6. 有效行程和拉伸空间均为800mm,可定制
7. 采用步进电机和同步带传动,功率150W
8. 外形尺寸紧凑,重量约80kg
工作原理
系统通过辰驰控制器控制伺服电机转动,经调速系统和减速系统后,通过精密丝杠副带动横梁上升或下降,完成试样的拉伸力学性能试验。
应用领域
建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析,以及科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门
符合标准
GB 8808、GB/T 1040.1、GB/T 1040.2、GB/T 1040.3、GB/T 1040.4、GB/T 1040.5、GB/T 4850、GB/T 12914、GB/T 17200、GB/T 16578.1、GB/T 7122、GB/T 2790、GB/T 2791、GB/T 2792、GB/T 17590、ASTM E4、ASTM D882、ASTM D1938、ASTM D3330、ASTM F88、ASTM F904、JIS P8113、QB/T 2358、QB/T 1130
操作步骤
1. 接通∮220V 50HZ电源
2. 通过五吋彩色液晶触摸屏设置试验参数
3. 安装试样至拉伸空间
4. 选择试验速度范围1mm/min~500mm/min
5. 启动试验,系统自动控制横梁运动
6. 实时监测试验力、位移、峰值等数据
7. 试验完成后保存数据
注意事项
• 使用前确保设备接地良好,防止漏电
• 注意过载保护功能是否正常
• 定期检查限位保护装置
• 保持设备清洁,避免污染
• 操作时注意安全,避免夹伤
• 非专业人员请勿拆卸维修
