产品概述

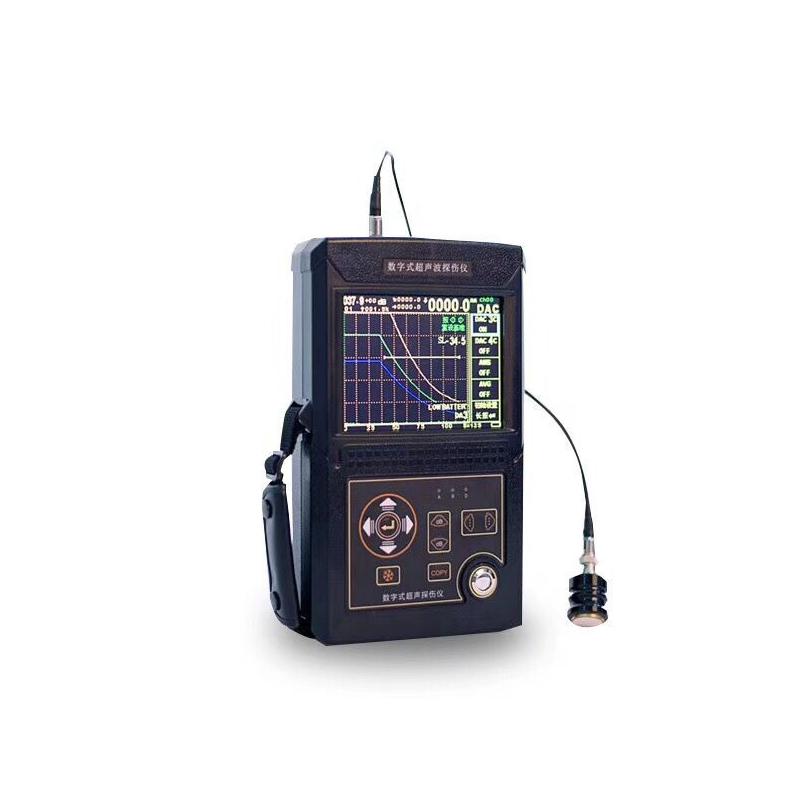

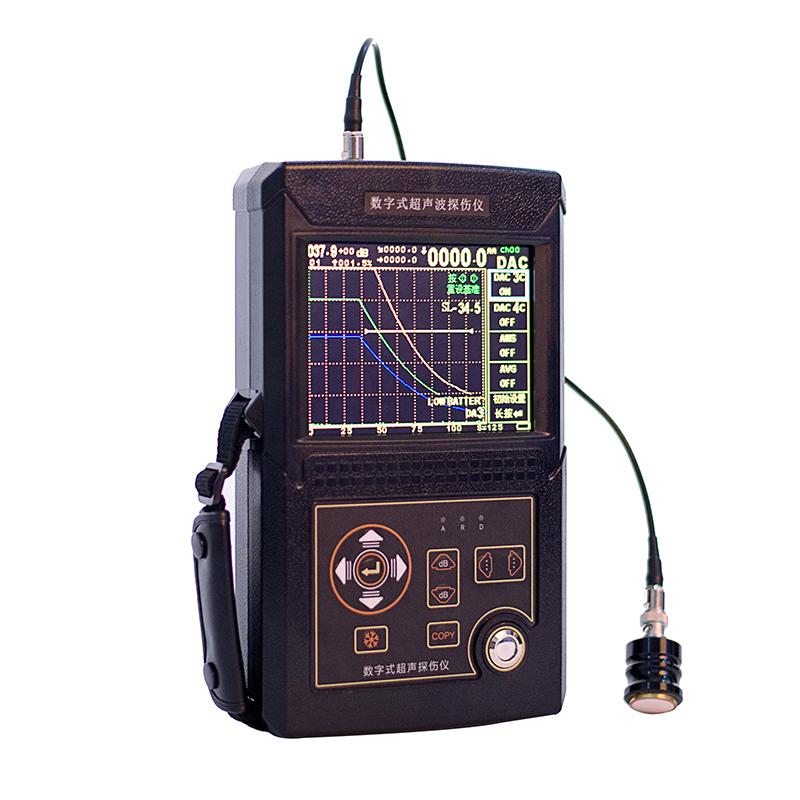

Leeb500数字超声波探伤仪能够便捷、准确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，应用于电力、石化、锅炉压力容器、钢结构、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的仪器。
产品特色
1. 按键简洁，操作简单
2. 大屏幕高亮显示，可以满足在阳光下、涵洞中探伤的要求
3. 自动校准探头，不需要手动计算
4. 利用标准试块自动生成DAC、AVG曲线
5. 自动显示回波相关参数（深度D、水平P、距离S、波幅H）
6. 16个探伤通道，可自由输入并存储任意行业的探伤标准
7. 可存储980幅A扫图像
8. 四种（I、V、U、X型）焊缝类型图示功能，直观判断反射位置
9. 自动计算缺陷当量φ值
10. 高采样率，低噪声
11. 两种探头方式：单晶、双晶
12. 回波抑制功能并有警示灯提示
13. 闸门声光报警
14. 自动增益功能提升探伤效率
15. 斜探头角度和K值两种输入方式
16. 峰值记忆和回波包络快速确定最高回波
17. USB接口连接PC端进行数据传输，自动生成探伤报告
工作原理
Leeb500数字超声波探伤仪通过发射超声波进入工件内部，当遇到缺陷时会产生反射回波，仪器接收并分析这些回波信号，自动显示相关参数如深度、水平距离、波幅等，利用标准试块自动生成DAC、AVG曲线，通过四种焊缝类型图示功能直观判断反射位置，实现工件内部缺陷的检测、定位和评估。
应用领域
电力、石化、锅炉压力容器、钢结构、航空航天、铁路交通、汽车、机械
操作步骤
1. 连接探头和仪器
2. 自动校准探头
3. 利用标准试块自动生成DAC、AVG曲线
4. 设置探伤参数和通道
5. 进行工件扫描检测
6. 观察回波显示和相关参数
7. 存储A扫图像和数据
8. 通过USB接口连接PC端传输数据
9. 自动生成探伤报告
注意事项
• 工作温度范围为-27～70℃
• 扫描范围为0～6000mm
• 垂直线性误差不超过4%
• 水平线性误差不超过0.1%
• 探伤灵敏度余量不小于60dB（深200mmΦ2平底孔）
• 动态范围不小于32dB
• 分辨率不小于34dB
• 频率范围为0.5~20MHz
• 增益调节范围为0～110dB
• 材料声速范围为1000～9999m/s
• 回波抑制范围为0～80%
• 仪器重量为1.3Kg
• 外形尺寸为240mm*160mm*40mm

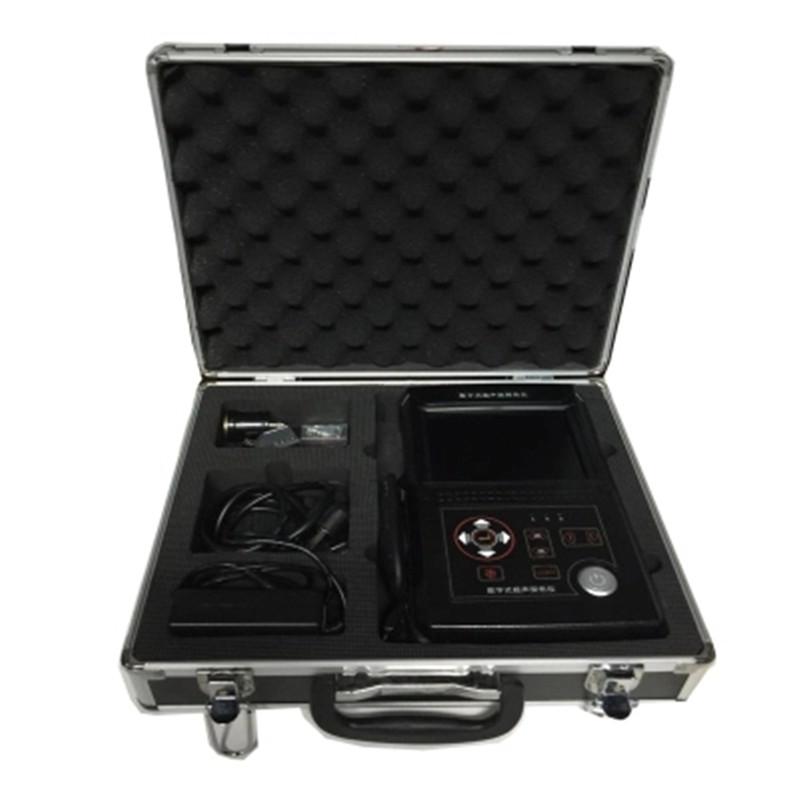

• 可选配探头、试块、笔记本电脑、PC通讯软件、BNC电缆
