产品概述

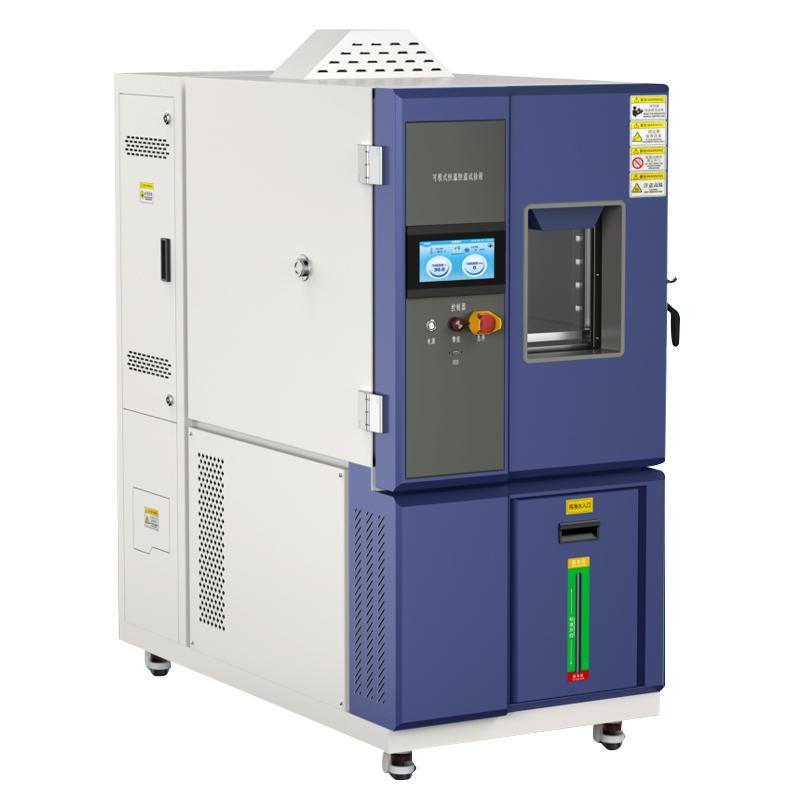

慧泰GDT-1000BH高低温交变气候箱是一款专业温湿度测试设备,提供-40~150℃的宽温度范围和20%~98%的相对湿度控制。设备采用7寸TFT彩色LCD显示器,支持定值模式和程序模式运行,预设100组程序,每程序100步,最大999次循环周期。
产品特色
1. 采用BTC平衡调温控制+DCC智能冷量控制+DEC智慧电气控制(温湿度型号为BTHC平衡调温调湿控制)
2. 配备带电池保护的RAM,数据记录最长350天(采样周期1/min)
3. 支持RS-485接口MODBUS RTU协议和以太网接口TCP/IP协议二选一
4. 提供上位机操作软件,兼容XP、Win7、Win8、Win10系统
5. 采用法国泰康全封闭压缩机,A/B型号为机械式单级压缩制冷,C型号为复叠式压缩机制冷
6. 配备带LED内部照明的可加热式观察窗
7. 多重安全保护系统包括压缩机保护、加湿系统保护、试验箱保护等
工作原理
设备采用平衡调温调湿控制方式,通过A级PT100型铠装热电偶进行温度传感,湿度采用干湿球温度计法测量。制冷系统采用高效率斜率式蒸发器和SWEP板式冷热交换器,通过机械压缩制冷实现快速温变控制。控制系统中集成智能冷量控制和智慧电气控制,确保温湿度精确稳定。
应用领域
电子产品可靠性测试、材料环境适应性测试、汽车零部件测试、航空航天部件测试、军工产品环境试验
符合标准
GB/T5170.2-2008、GB/2423.1-2008、GB/2423.2-2008、GB/T5170.5-2008、GJB150.3、GJB150.4、GB2423.3-93、GB2423.4-93
操作步骤
1. 连接电源380V/50A
2. 通过7寸TFT彩色LCD显示器设置运行参数
3. 选择定值模式或程序模式运行
4. 通过上位机软件或设备界面启动测试
5. 实时监控温湿度曲线和数据记录
6. 测试完成后通过USB接口导出数据
注意事项
• 设备需在标准负载条件下使用(1kg铝片,200W发热量)
• 使用前检查供水系统,避免缺水异常
• 定期检查制冷系统压力和保护装置
• 设备移动时注意冷凝器水冷系统
• 电磁阀焊接需采取阀芯降温保护措施
• 低温管路转弯部位采用弯管机折弯工艺
• 总电源需具备相序和缺相保护功能
