产品概述

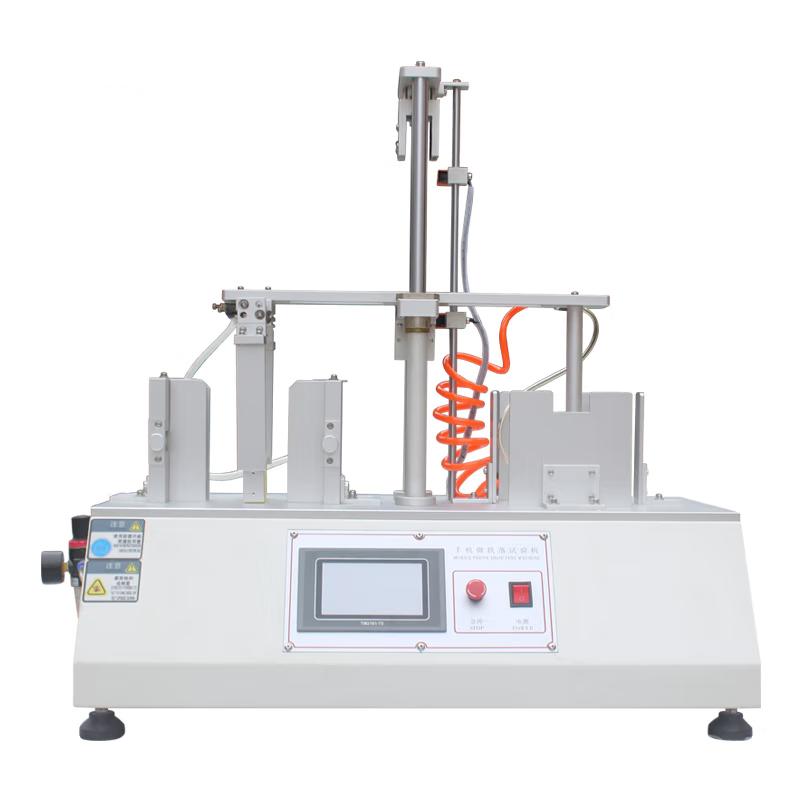

本机为NBC-5618B型号手机微跌落试验机，适用于手机、电话机听筒、对讲机、MP3、CD、电子词典等小型电子消费类产品作重复跌落测试。采用日本信浓电机作为驱动源，能实现产品反复跌落以检测耐冲击性。
产品特色
1. 可设定次数自动停止
2. 采用日本信浓电机作为驱动源，耐久使用
3. 采用气动组件及专制控制方式，提升测试速度和一致性
4. 采用显控液晶触摸式控制屏+PLC可编程控制器作动作程控
5. 同时计数，到达设定次数自动停止测试
6. 跌落表面材料为铝，厚度12mm，跌落处挡板复位
7. 能设定按键次数定值，可自动停止测试
工作原理
电机带动上夹具(气手指)下降将手机夹住，上升后松开气手指，手机成自由跌落运动。此时双动气缸伸缩将手机推至上夹具能夹住之位置，电机带动上夹具再次下降夹住手机，上升后松开气手指，手机再次自由跌落，如此反复直至设定次数。
应用领域
手机、电话机听筒、对讲机、MP3、CD、电子词典等小型电子消费类产品
操作步骤
1. 设置测试次数和参数
2. 启动设备，电机带动上夹具下降夹住产品
3. 上夹具上升后松开，产品自由跌落
4. 双动气缸将产品推回原位
5. 重复跌落过程直至达到设定次数
6. 设备自动停止测试
注意事项
• 确保气源压力≥0.5MPa
• 使用AC 220V或指定电源
• 试验负载不超过2kg
• 跌落高度范围60~150mm
• 试验速度范围6~20次/min
• 同时测试最多2台手机
