产品概述

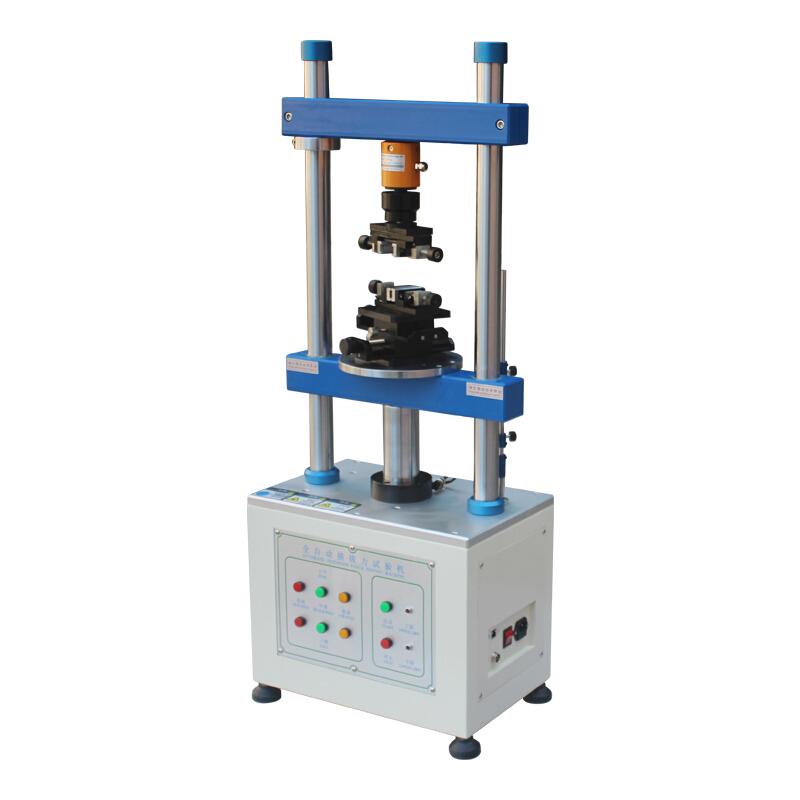

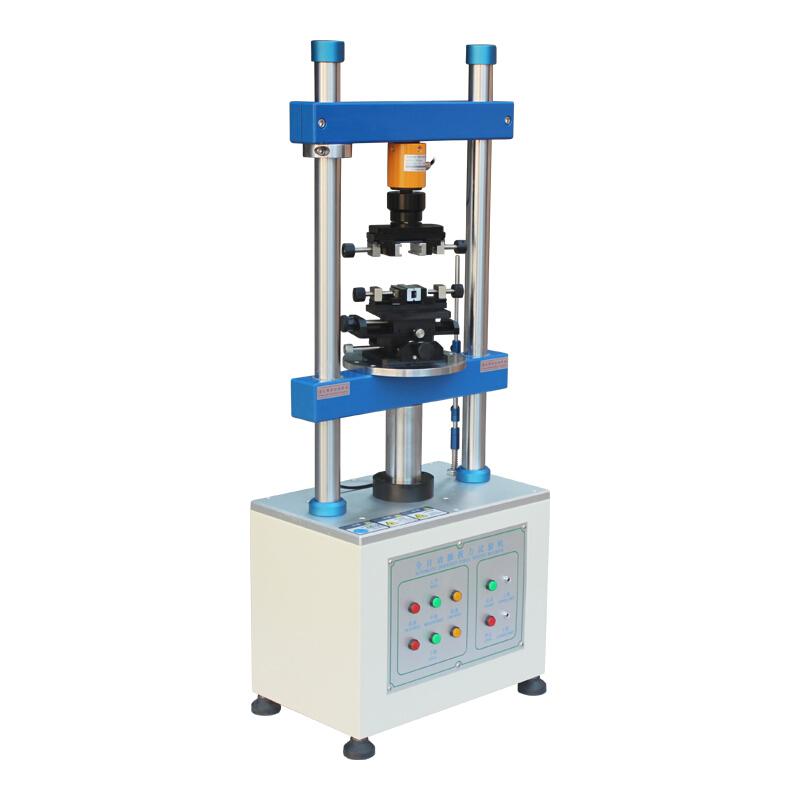

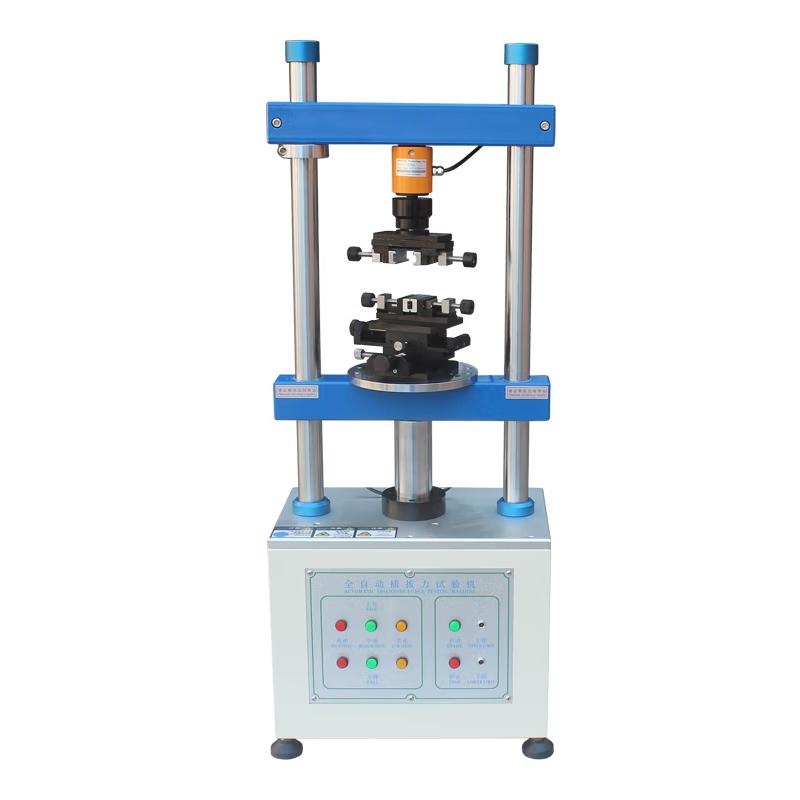

NBC-1220S立式插拔寿命试验机是工厂直销产品,适用于各种连接器的插入力及拔出力测试。该设备搭配自动求心装置,确保插拔力测试准确,采用Windows视窗中文界面设定,操作简单,所有测试资料(试验条件、位移、曲线图、寿命曲线图、检查报表等)均可储存,并解决夹具问题及自动对焦,避免吃单边问题,同时可搭配动态阻抗测试系统,在测试插拔力时绘制荷重行程-阻抗曲线图。
产品特色
1. 适用于各种连接器的插入力及拔出力测试
2. 搭配自动求心装置,确保测试准确
3. Windows视窗中文界面,操作简单方便
4. 所有测试资料可储存,包括试验条件、位移、曲线图等
5. 解决夹具问题,自动对焦公母连接器,避免吃单边
6. 可搭配动态阻抗测试系统,测试插拔力同时绘制阻抗曲线图
7. 支持连接器单Pin与塑胶保持力试验
8. 可同时与接触阻抗机连线(选购)
9. 支持各种压缩、拉伸破坏强度试验
工作原理

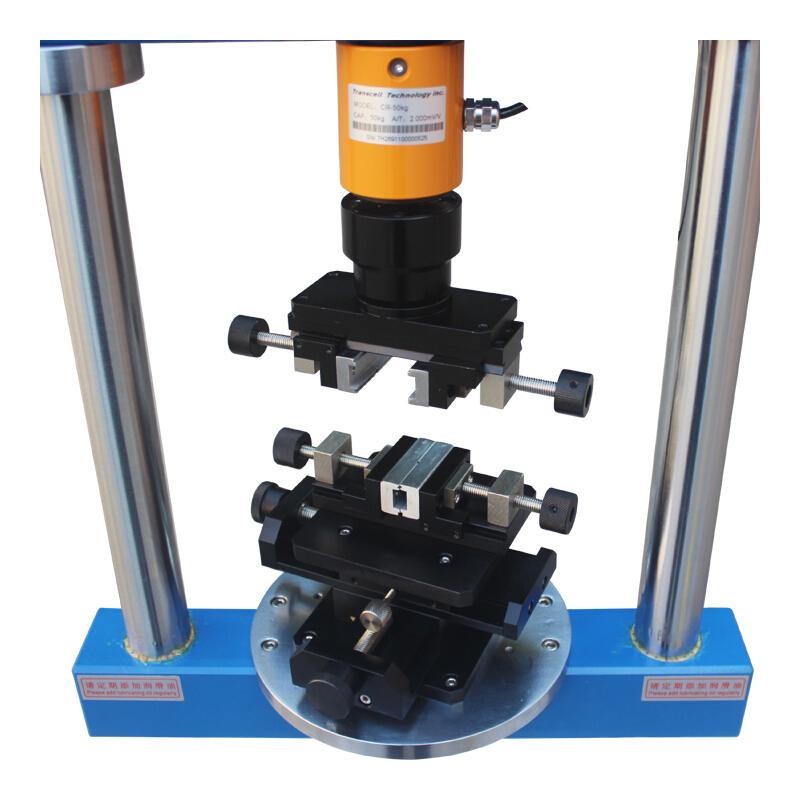

该试验机通过滚珠螺杆传动机构和日本松下伺服马达驱动,实现精确的位移控制。在测试过程中,利用自动求心装置确保连接器公母端自动对焦,避免偏移,从而准确测量插入力和拔出力。同时,搭配动态阻抗测试系统,可在插拔过程中实时监测阻抗变化,并绘制荷重行程-阻抗曲线图,所有数据通过Windows系统处理并储存。
应用领域
连接器单孔插拔试验、连接器整排插拔试验、连接器插拔寿命试验、连接器单PIN与塑胶保持力试验、连接器正向力测试、一般压缩、拉伸破坏试验
操作步骤
1. 将设备连接电源(220V/50Hz)并启动
2. 通过Windows视窗中文界面设定试验条件
3. 安装待测连接器,利用自动求心装置确保对焦
4. 选择测试项目,如插拔力、寿命或阻抗测试
5. 设置测定速度、位移等参数
6. 开始测试,设备自动执行并记录数据
7. 测试完成后,查看并储存曲线图、报表等资料
注意事项
* 确保电源电压为220V/50Hz,避免电压不匹配
* 测试前检查夹具和连接器安装,防止偏移或损坏
* 操作时注意安全,避免在设备运行时接触移动部件
* 定期维护传动机构和马达,确保设备精度
* 储存测试数据时,确保系统稳定,防止数据丢失
* 选购接触阻抗机时,需确认兼容性并正确连接
