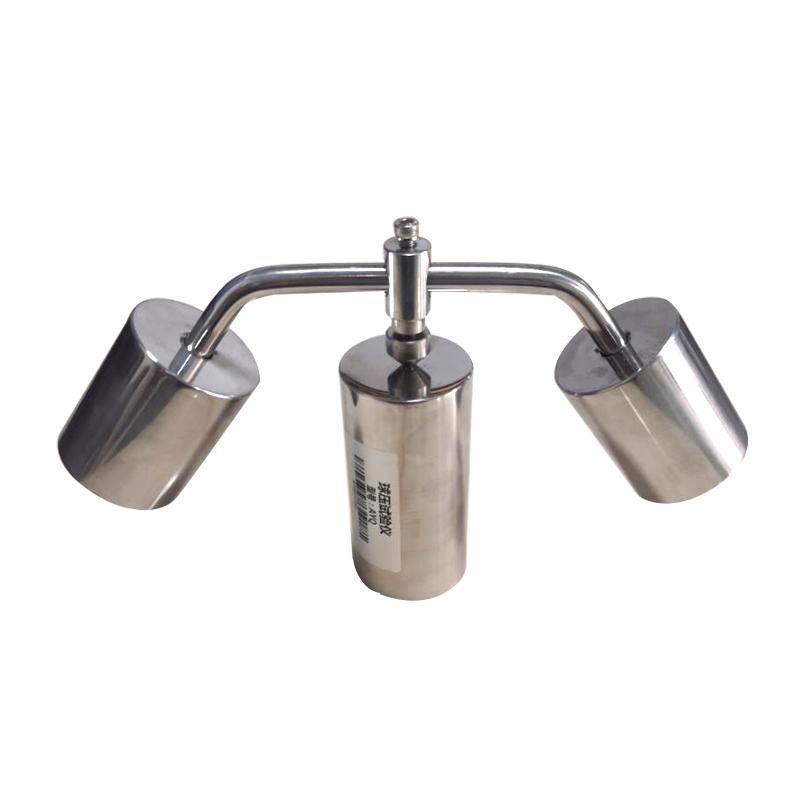

产品概述
球压试验仪是根据GB2099等标准中规定的“球压试验”要求设计，主要用于对家用和类似用途插头插座产品进行耐热测试，是生产厂家和质检部门进行产品质量检测和控制所需的设备。
产品特色
1. 球直径：5mm (R2.5mm)
2. 总试验压力：20N±0.2N
3. 样品支座：直径50mm、长度100mm实心不锈钢圆柱体
4. 制作材料：全部采用不锈钢材料
工作原理
球压试验是将钢球(R2.5mm)和总试验20N±0.2N的球压试验仪压在呈水准状态且置加热箱内的试品表面上，在试品规定的温度下经60min+2min/0min后，将试品快速(<10s)侵入20℃±5℃水中冷却6min，从水中取出3min内测量试品表面压痕直径，视压痕直径是否超过2mm来评定试品在该规定温度下的耐热变形能力。
符合标准
GB4706.1-2005、GB2099.1-2008、GB/T5159.21-2006、IEC60695-10-2:2003
操作步骤
1. 按试验要求先将球压试验装置放在加热箱内足够长的时间，以确保试验开始之前，球压试验装置已经达到稳定的试验温度。
2. 将被试部件放置在支承座上，使之与支承座直接接触。
3. 将被试部件的表面置于水平位置，将钢球压住该表面。试验要在标准规定温度的加热箱内进行。
4. 试验达到标准规定的时间之后，将球从试样上卸下，按标准规定的要求冷却之后，测出钢球压痕的直径，判定是否合格。
注意事项
• 试验前需确保球压试验装置在加热箱内达到稳定试验温度
• 被试部件需与支承座直接接触
• 被试部件表面必须置于水平位置
• 试验需在标准规定温度的加热箱内进行
• 试验时间需严格控制在60min+2min/0min
• 冷却过程需快速(<10s)侵入20℃±5℃水中冷却6min
• 测量压痕直径需在从水中取出3min内完成
