产品概述

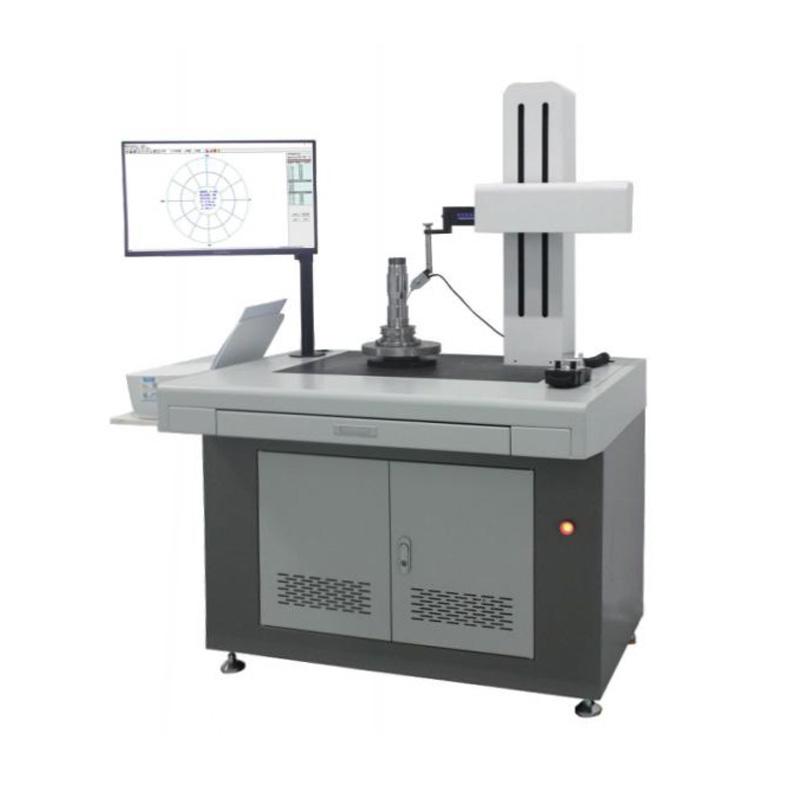

YG140D圆度仪是品牌中科普锐生产的高精度测量仪器，采用高精度气浮静压轴承结构，配备WIN10系统操作平台和专业测量软件，适用于回转体工件的多种几何参数测量。
产品特色
1. 回转测量转台采用高精度气浮静压轴承结构，主轴精度高不磨损，使用寿命长。
2. 采用WIN10系统操作平台，可向下兼容，专业测量软件界面简洁直观，操作便捷。
3. 实时显示图形数据、存盘留档、随时打印，图形分析报告直观清晰。
4. 电机整流子测量采用专用软件，同一界面显示圆度、跳动量、单片跳动、邻片间跳动等参数。
5. 自动识别间断，自动和手动剔除凹口功能，支持部分圆弧测量圆度功能。
工作原理
仪器通过高精度气浮静压轴承驱动旋转工作台，利用电感传感器和圆光栅采集器件进行数据采集，圆周采样点数达4096，结合专业软件分析圆度、波纹度等参数，支持多种滤波波段和误差评定方法。
应用领域
规则回转体工件、不规则回转体工件、电机整流子
符合标准
圆度误差评定方法：最小二乘法(LSC)、最小区域法(MZC)、最大外接圆法(MIC)、最小内切圆法(MCC)
操作步骤
1. 启动仪器并加载WIN10系统操作平台。
2. 放置工件于旋转工作台，调整垂直和水平轴位置。
3. 选择测量参数和滤波波段。
4. 运行测量程序，实时观察数据图形。
5. 使用软件功能进行数据分析、存盘或打印报告。
注意事项
• 确保工件最大外径不超过φ140mm，最小内径不小于φ3mm。
• 最大承重限制为60kg，避免超载使用。
• 测量时注意垂直轴最大检测深度为60mm。
• 使用自动剔除功能时，需正确设置间断识别参数。
• 定期检查传感器和光栅器件，确保测量精度。
