产品概述

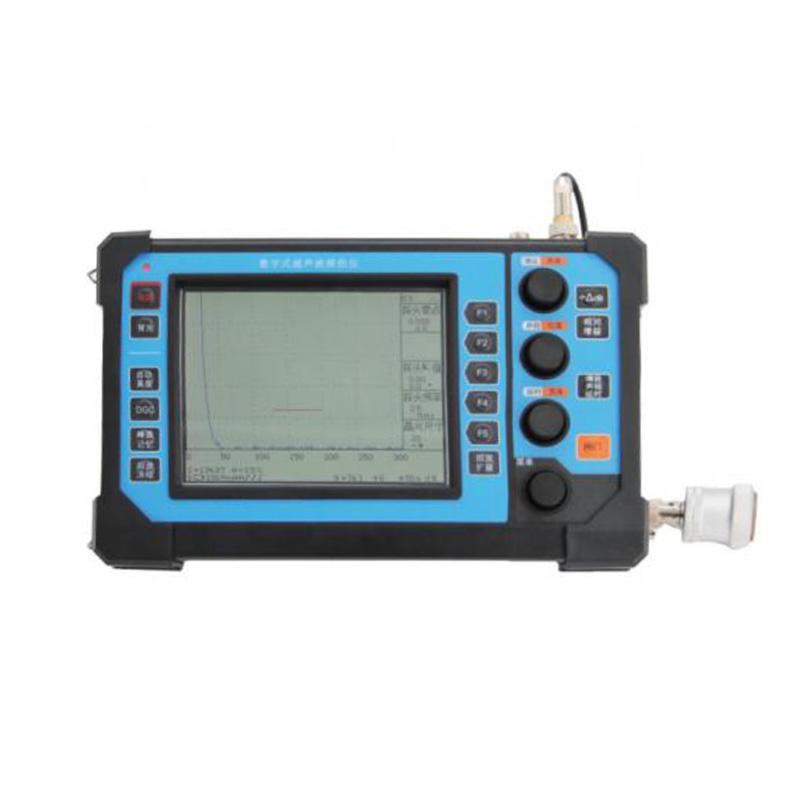

UF180超声波探伤仪是中科普锐品牌的一款用于检测材料内部缺陷和异物的设备，采用超声波原理执行非破坏性检测。该设备广泛应用于制造业、建筑、航空航天、汽车等领域，用于检测焊接质量、管道内部腐蚀、钢铁构件中的裂纹等问题。
产品特色
1. 数据采集：硬件实时采样，10位AD转换器，采样速度100M sps，波形高度保真，硬件插补可达400M sps；检波方式包括正半波、负半波、全波、射频检波；闸门读数可选单闸门和双闸门，支持闸门内峰值读数和边缘检测；增益范围0-110dB，最小调节量0.2dB，具备全自动增益调节及扫查增益功能。
2. 探伤功能：波峰记忆实时检索缺陷最高波并记录最大值；缺陷定位实时显示水平、深度、声程位置；缺陷定量实时显示当量dB值；缺陷定性通过回波包络波形辅助人工经验判断。
3. 规格参数：探测范围0~9999mm，工作频率0.25~20MHz，发射脉冲为负脉冲，能量可选，脉冲宽度0.1~0.5μs连续调节；探头阻尼可选50Ω、150Ω、300Ω、400Ω；动态范围≥36dB；数字抑制0~95%；垂直线性误差≤2.6%；水平线性误差≤0.1%；分辨率>36dB；电噪声电平<10%；滤波频带0.25~20MHz，全自动匹配；探伤通道200组；探头接口Q9-Q9；探头类型包括直探头、斜探头、双晶探头、穿透探头；电源为直流9V，锂电池连续工作6~8小时；屏幕为65K色800*480分辨率高清TFT液晶，亮度1500cd/㎡；外型尺寸287x172x50mm。
工作原理
UF180超声波探伤仪利用超声波原理进行非破坏性检测，通过发射超声波进入材料内部，当遇到缺陷或异物时，超声波会反射回设备，设备接收并分析这些回波信号，从而检测和定位材料内部的缺陷。
操作步骤
1. 连接探头至设备接口。
2. 开启电源并检查电池状态。
3. 根据检测需求设置探伤通道和参数，如增益、检波方式、闸门读数等。
4. 将探头放置于待测材料表面，开始扫描。
5. 实时观察屏幕显示的波形和读数，记录缺陷信息。
6. 使用波峰记忆和缺陷定位功能分析数据。
7. 完成检测后关闭设备。
注意事项
• 确保探头与设备接口连接牢固，避免信号干扰。
• 在操作前检查电池电量，以保证连续工作时间。
• 根据材料类型和检测要求，正确设置参数如增益和滤波频带。
• 避免在极端环境条件下使用，以防设备损坏。
• 定期校准设备，确保检测精度。
