产品概述

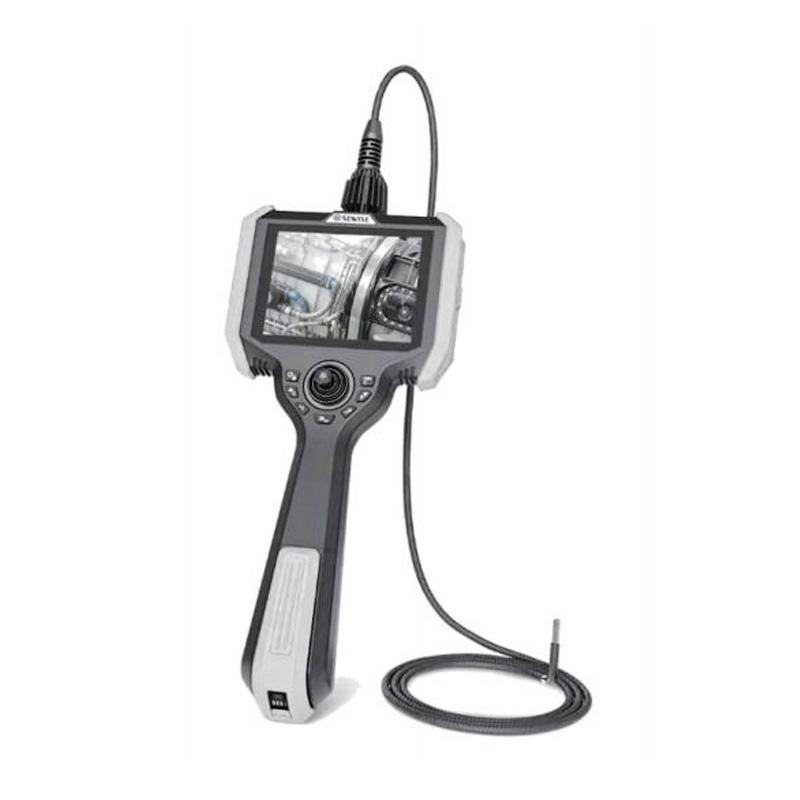

SE095工业内窥镜是一款由中科普锐生产的便携式检测设备,配备5寸工业级液晶大屏,采用光纤照明技术,图像清晰。设备支持快速更换多种规格管线,内置32G内存,续航时间可达4小时以上,适用于多种工业环境的内部视觉检测。
产品特色
1. 采用光纤照明,图像更清晰。
2. 提供多种管线规格可选,适应不同检测需求。
3. 支持快速更换管线,操作便捷。
4. 配备5寸工业级液晶大屏,观看方便。
5. 内置32G大容量存储,支持TF卡扩展。
6. 专用充电锂电池组,续航时间长(≥4小时),支持在线充电。
7. 具备冻结、放大、拍照、翻转、录像回放、模拟标尺等多种实用功能。
8. 支持中文、英文等7种语言界面。
工作原理
该工业内窥镜通过插入管前端的侧头(含镜头)进入被检测物体内部。后置的大功率LED光源发出的光通过光纤传导至前端进行照明。镜头捕捉到的内部图像信号传输至主机,经过处理后显示在5寸液晶屏幕上。用户可通过按键进行操作,实现观察、拍照、录像等功能。
应用领域
工业设备内部检测、管道检查、机械制造、汽车维修、航空航天部件检查、电力设施维护
操作步骤
1. 开机并检查设备电量。
2. 根据检测需求选择合适的管线并安装。
3. 将插入管缓慢送入待检测区域。
4. 通过屏幕观察内部情况,可使用冻结、放大等功能辅助检查。
5. 按下拍照键或录像键进行记录。
6. 检测完成后,妥善收纳设备。
7. 通过Micro USB接口为设备充电或导出数据。
注意事项
• 请勿在超出规定工作温度(-10℃~50℃)或贮藏温度(-20℃~60℃)的环境下使用或存放设备。
• 设备防护等级为IP54,请注意防尘和防止飞溅水,但非完全防水,避免浸入液体。
• 相对湿度最大为90%且无冷凝,请勿在过于潮湿的环境中使用。
• 侧头工作温度范围为-20℃~70℃,插入时需注意环境温度,避免损坏。
• 使用和存放时,请避免对插入管和侧头施加过度弯折或冲击。
• 请使用专用充电器为电池组充电,以确保安全和使用寿命。
• 在录像或拍照前,请确保存储空间充足。
