产品概述

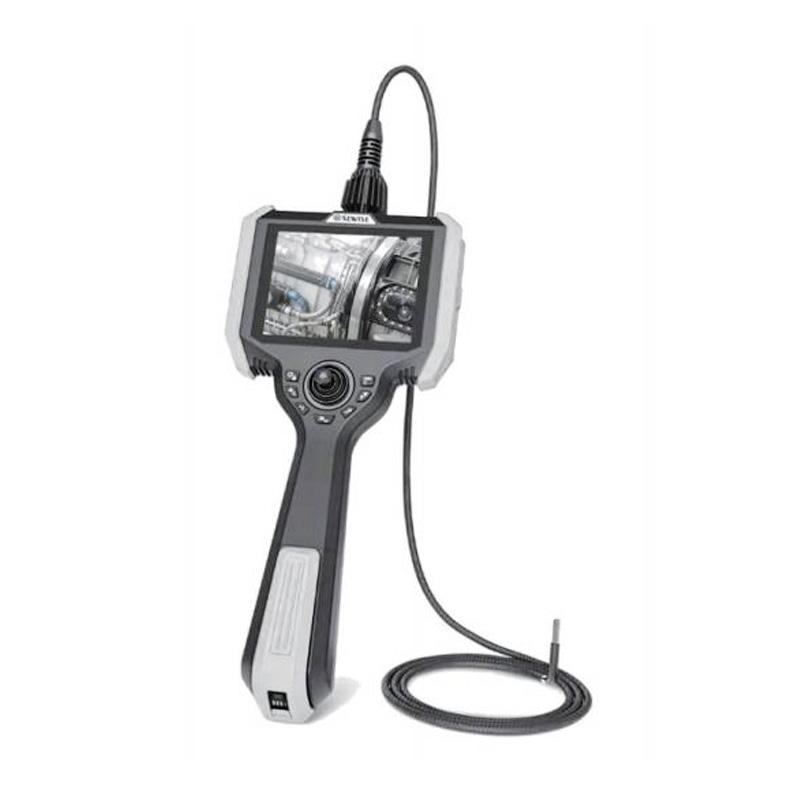

中科普锐SE60工业内窥镜是一款配备5寸工业级液晶大屏的便携式检测设备。它采用光纤照明技术,提供清晰的图像,并支持快速更换不同规格的管线,适用于多种工业环境下的内部视觉检查。
产品特色
1. 采用光纤照明,图像更清晰。
2. 提供多种管线可选,适应不同检测需求。
3. 支持快速更换管线,操作便捷。
4. 配备5寸工业级大屏幕,观看更方便。
5. 内置32G大内存,支持TF卡扩展。
6. 专用可充电锂电池组,续航时间≥4小时,支持在线充电。
7. 具备冻结、放大、拍照、翻转、录像回放、模拟标尺等多种功能。
8. 支持中文、英文等7种语言操作界面。
9. 探头可360°全方位摆头,弯曲角度达170±10°,检测灵活。
工作原理
该设备通过插入管前端的侧视或直视镜头捕捉被检测物体内部的图像,镜头视场角为120°。图像信号传输至主机,由后置大功率LED光源通过光纤传导提供照明,最终在5寸液晶屏上实时显示。用户可通过按键进行操作,并利用设备功能进行图像处理、记录和测量。
应用领域
工业制造、设备维护、管道检测、汽车检修、航空航天、电力设施、建筑工程
操作步骤
1. 开机并检查设备电量。
2. 根据检测需求选择合适的镜头(直视/侧视)和插入管。
3. 将插入管缓慢伸入待检测区域。
4. 通过按键控制探头方向,观察屏幕上的实时图像。
5. 使用冻结、放大等功能进行详细观察,或使用模拟标尺进行测量。
6. 按拍照或录像键记录检测过程与结果。
7. 检测完成后,妥善收纳设备并进行充电。
注意事项
* 请勿在超出规定工作温度(-10℃~50℃)或贮藏温度(-20℃~60℃)的环境下使用或存放设备。
* 避免在相对湿度过大(超过90%)或有冷凝的环境中使用。
* 探头工作温度范围为-20℃~70℃,请勿超限使用。
* 插入管为软性钨丝编织管,使用时请避免过度弯折或承受外力冲击。
* 设备防护等级为IP54,可防尘和防止各方向飞溅的水,但并非完全防水,请勿浸入液体中。
* 请使用专用充电器为电池组充电,以确保安全和使用寿命。
* 在拍照或录像前,请确保存储空间充足。
