产品概述

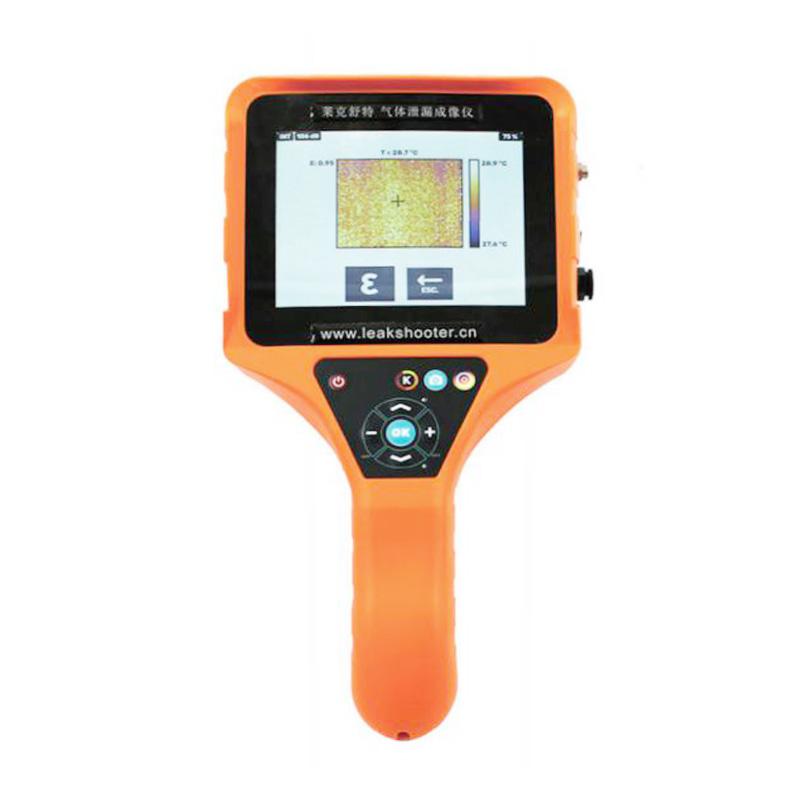

PR600可视化气体泄漏成像检测仪是一款基于超声原理的气体泄漏检测设备。在移动扫查过程中,当检测到泄漏信号时,仪器会在彩色液晶大屏幕上以黄色(泄漏较小)或红色(泄漏较大)的方框实时标记出泄漏点位置,并在屏幕底部以彩色光柱形式显示具体的泄漏量数值。
产品特色
1. 可视化检测系统,可对泄漏点进行拍照并储存至电脑进行分析。
2. 检测范围广泛,可检测压缩空气、氧气、氮气、蒸汽等多种气体泄漏。
3. 功能多样,适用于真空负压泄漏、阀门内漏、热交换器、锅炉、冷凝器泄漏检测。
4. 应用场景丰富,可用于气密性测试、压力容器及列车、飞机、汽车等密封环境检测。
5. 具备机械故障预知性维修功能,如检测有缺陷的轴承、齿轮箱等。
6. 集成温度检测、蒸汽疏水阀泄漏检测及机械损伤听诊功能。
7. 采用高精度传感器,中心检测频率42kHz,增益可调范围40至106分贝。
工作原理
该仪器通过高灵敏度超声波传感器捕捉气体泄漏时产生的特定频率(中心频率约42kHz)的超声波信号。检测到的信号经过处理后,在仪器的彩色液晶屏幕上实时成像,以不同颜色的方框(黄/红)直观显示泄漏点的位置和相对强度,同时将信号强度以分贝值(dB)和彩色光柱的形式量化显示。
应用领域
压缩空气系统、氧气系统、氮气系统、蒸汽系统、真空系统、阀门、热交换器、锅炉、冷凝器、压力容器、列车、飞机、航空设备、潜艇、汽车、轴承、齿轮箱、蒸汽疏水阀
操作步骤
1. 开启仪器电源,选择相应检测模式。
2. 手持设备,将传感器对准待检测区域进行移动扫查。
3. 观察屏幕,当出现黄色或红色标记框时,即为疑似泄漏点。
4. 根据屏幕底部光柱颜色和数值判断泄漏量大小。
5. 对准确认的泄漏点,使用拍照功能记录图像(图像包含泄漏位置、编号、日期时间等信息)。
6. 可通过USB接口将存储的图片导出至电脑进行进一步分析。
注意事项
* 请在仪器工作环境温度(-20℃至75℃)范围内使用。
* 确保电池电量充足,以获得完整的10小时操作时间。
* 在黑暗环境下检测时,可开启内置LED照明辅助拍照。
* 进行听诊功能拓展时,需连接蓝牙耳机或扬声器。
* 存储图片数量上限约为1000张,注意定期导出数据。
* 仪器精度为±0.3dBuV,解读数据时请考虑此误差范围。
