产品概述

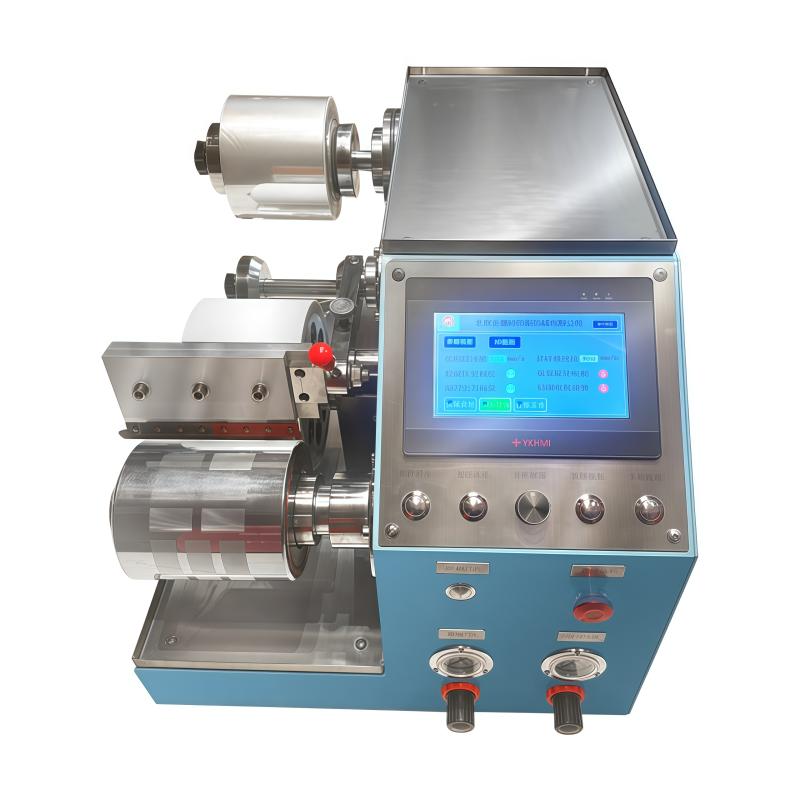

金普特JPT-2023智能型油墨打样机是一款采用全智能液晶显示、伺服数控电机驱动及一体化伺服控制系统的设备。它通过同步带带动版辊主轴机构，所有控制参数及测量数据均可在液晶屏幕上实时显示与调整，并具备可靠的精确重复定位等功能。
产品特色
1. 采用全智能液晶显示，实时显示并调整控制参数及测量数据。
2. 采用伺服数控电机驱动与一体化伺服控制系统，运行稳定。
3. 采用同步带带动版辊主轴机构。
4. 具备可靠的精确重复定位功能。
5. 放卷部分采用摩擦片及弹簧组合形成有效恒张力，保证张力可调及保持。
6. 压辊部分采用硅胶胶辊，有效延长胶辊寿命。
7. 刮墨部分采用铝合金夹板、瑞士进口组合刀夹与瑞士ZOC-LL长寿命小金刀组合，减少损耗并提高装拆便利性。
8. 版辊部分采用定制高精度版辊（上运制版公司制作），专业版面设计。
9. 可选配废气集中收纳排放部分，采用高速风机有效收纳并集中排放打样溶剂。
10. 电气操控部分采用数控伺服运动控制一体机与伺服数控电机组合，形成高速、大扭矩、高旋转精度的系统。
工作原理
智能打样机通过伺服数控电机驱动，经同步带带动版辊主轴旋转。在打样过程中，放卷部分提供恒定的可调张力，压辊部分（硅胶胶辊）施加压力，刮墨部分（采用瑞士进口刀夹与小金刀）刮除多余油墨，版辊部分将图案转印到承印材料上。可选配的废气收纳系统则收集并排放产生的溶剂废气。整个过程的参数如转速、圈数等由数控系统控制，并在液晶屏上实时显示。
操作步骤
1. 确保工作环境符合条件：室温10℃-35℃，相对湿度≤80%，稳固水平安装，无震动，无腐蚀性介质，电源电压220V±10%且严格接地。
2. 接通电源。
3. 通过面板或液晶屏设置打样参数，如速度档位、指定旋转圈数（如1/2圈或任意设定）。
4. 安装版辊、承印材料并调整刮墨刀。
5. 根据需要操作胶辊开合按钮。
6. 启动打样过程。
7. 打样完成后，可使用版辊清洗功能。
8. 操作中如需紧急停止，使用急停按钮。
9. 使用复位功能进行复位。
注意事项
• 工作环境需满足：室温10℃-35℃，相对湿度不大于80%。
• 设备需安装在稳固、水平的基础或工作台上。
• 应在无震动的环境中使用。
• 周围应无腐蚀性介质。
• 电源电压需为220V（国外110V需加转换插头），波动范围不应超过额定电压的±10%。
• 电源必须有严格的接地保护。
• 操作时注意面板上的急停按钮位置，以备紧急情况使用。
• 打样速度档位可根据需要调整。
• 可选配的废气集中收纳排放部分需与排风管正确对接。
