产品概述

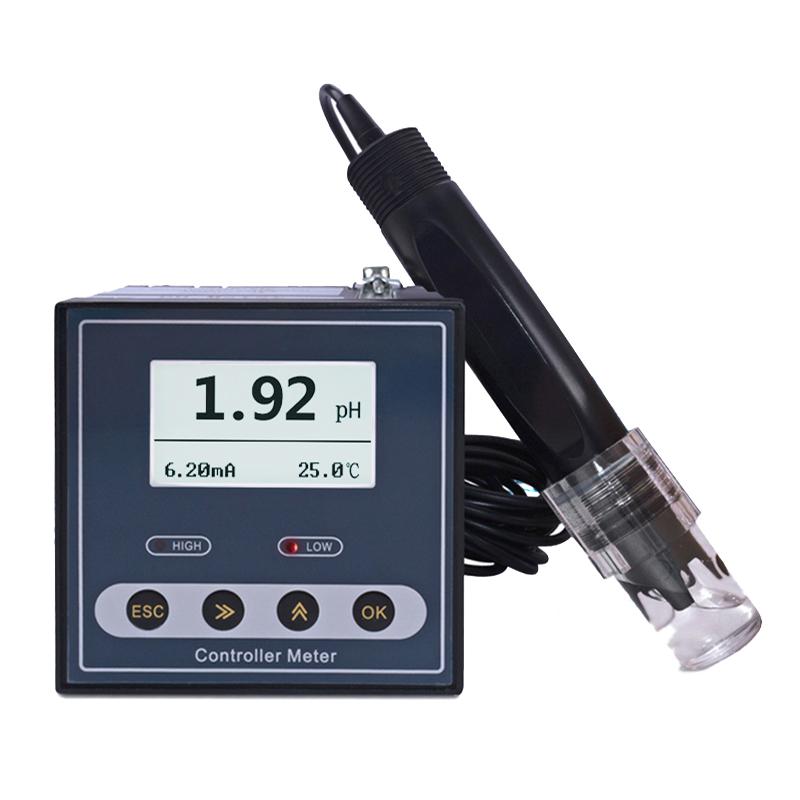

齐威PH-110AS在线pH计是一款工业在线pH计,主要用于对污水pH值进行连续测量和控制。该型号具备温度补偿功能,并可进行数据提取和连接电脑。仪表支持pH/ORP测量、上下限控制、电流输出、数字通讯及密码管理,采用液晶显示,便于实时观察数据。
产品特色
1、可进行pH/ORP的测量、上下限控制、电流输出、数字通讯
2、出厂标准配置中文界面,语言化菜单,可中英切换
3、pH高限报警,低限报警双路继电器,迟滞量可自由调整
4、可设置成温度自动补偿或手动补偿
5、PH-110/PH-110A/PH-110AS PH计仪表模式隔离变送端口,最大环路电阻大于300Ω
6、声讯报警可开关功能,通过界面选项设定开或关
7、液晶背光可选择节能模式,定时自动关闭
8、高性能CPU,良好的电磁兼容性能
9、密码管理功能,防止非专业人员的误操作
工作原理
该在线pH计通过测量电极(INPUT接口)和参比电极(REF接口)检测溶液中的氢离子浓度,从而得出pH值。仪表支持连接温度传感器(TEMP接口)进行温度补偿,以提高测量精度。测量数据经内部处理后可显示、输出模拟电流信号(4-20mA)或通过数字通讯接口传输。
操作步骤
1、固定支架安装:将控制器从面板前放入,再装上下两个固定夹,用螺丝批锁紧即可固定。
2、接线:根据后表盘接线位置图,连接温补接口(TEMP1/TEMP2)、参比电极(REF)、测量电极(INPUT)、485通讯接口(A/B)、4~20mA输出端(mA+、mA-)、高低报警触点(LO、HI)以及电源(L、N)。
注意事项
• 请确保电源为AC 220V±10% 50Hz。
• 接线时请参照后表盘接线图,正确连接各接口。
• 使用密码管理功能以防止误操作。
• 注意仪表允许的环境温度为0~60℃,相对湿度≤85%RH。
• 报警继电器为常开触点,额定容量为3A/250 V AC。
• 4-20mA输出为隔离保护输出,最大环路电阻为300Ω。
• 未定义的接口(NC)请勿连接。
