产品概述

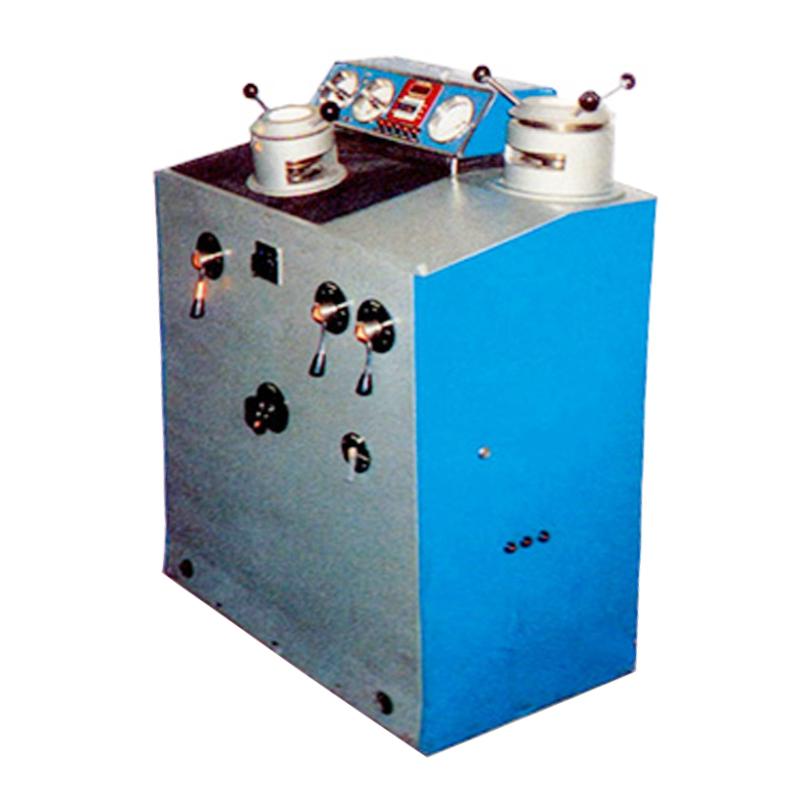

92NM杯突测试仪是一款自动板材和带材测试机，适用于黑色金属和有色金属。该仪器具有根据DIN 50 101、DIN 50 102及相应国家和国际标准进行杯突、深拉和深拉扩孔测试的数字读数标准。它采用高精度称重传感器和基于微控制器的快速响应电子设备作为测量装置，系统功能布局良好，用户友好，操作员无需专业知识即可快速上手。
产品特色
1. 电液驱动。
2. 自动测试序列。
3. 高精度，精度可达0.1/0.01（可选）。
4. 符合国际标准。
工作原理
该测试仪采用电液驱动系统提供动力，通过高精度称重传感器和基于微控制器的快速响应电子设备精确测量冲头行程和施加的力，实现自动测试序列，以评估材料的杯突、深拉和深拉扩孔性能。
应用领域
黑色金属板材和带材测试、有色金属板材和带材测试
符合标准
EN 14-58 & 67、ISO 8490、BS 38 55、DIN 50 101、DIN 50 102
操作步骤
1. 根据测试标准准备样品。
2. 将样品正确安装于测试机夹具中。
3. 在控制面板上设置测试参数（如压边力、绘图速度等）。
4. 启动自动测试序列。
5. 测试完成后，记录数字读数显示的冲头行程等结果。
注意事项
• 操作前请确保电源为400V 3相，50Hz。
• 确保液压油箱油量充足（容量5L）。
• 根据测试材料厚度选择合适型号（92NM适用于厚度最大3.5mm，92NML适用于厚度最大1.5mm）。
• 注意最大压边力为12kN，压纸力范围为0至5kN。
• 设备净重约300kg，搬运与安装时需注意安全。
• 请勿超过最大拉拔力（92NM为60kN，92NML为30kN）和最大冲头行程（约45mm）进行操作。
