产品概述

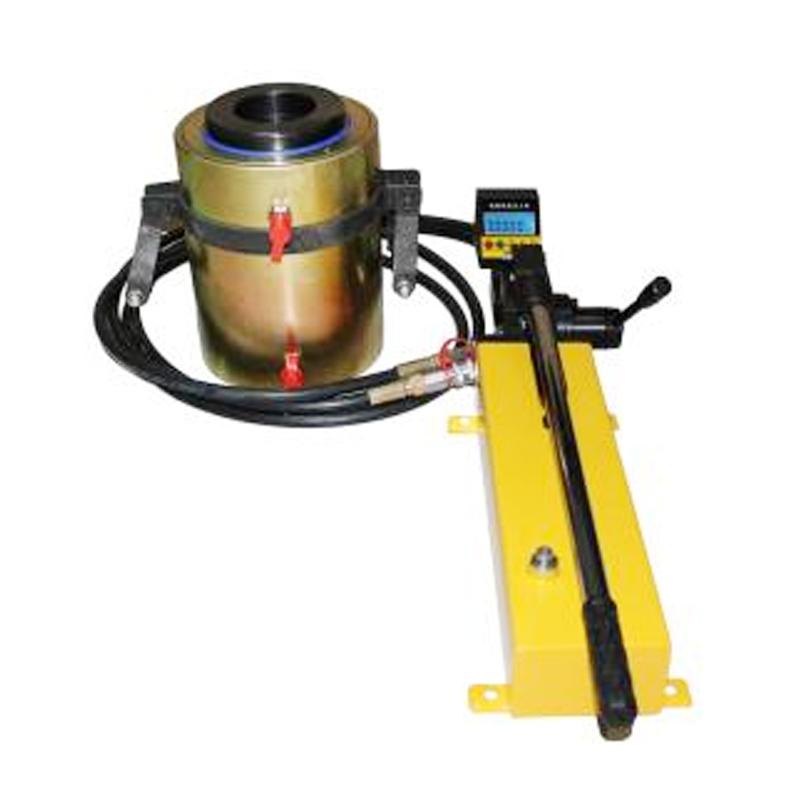

智能型锚杆拉拔仪由手动泵、中空液压缸、智能数显压力表、高压油管及配选件组成,集成于手提便携箱。其100T液压缸为手动复位式(可配电动泵),智能数显表采用进口传感器,灵敏度高、数值准确,可直接读取拉力值(kN、Mpa),并具备自动计算、峰值保持、存储和查询功能。中空液压缸配有防尘系统和进口密封圈,使用寿命长,操作简单,适合试验室和现场使用。
产品特色
1. 采用进口传感器,灵敏度高,数值准确。
2. 一体式多功能智能数显仪表,可直接读取拉力值(kN、Mpa)。
3. 具备自动计算、峰值保持、存储和查询功能。
4. 带有背光显示,便于在光线不佳环境下使用。
5. 中空液压缸配有防尘系统和进口密封圈,使用寿命长。
6. 结构紧凑,操作简单,易学易用,适合试验室和现场使用。
7. 采用Type-c接口高容量锂电池充电。
8. 配备2.8寸全触摸液晶显示屏,支持中英文语言。
9. 具备压力曲线显示、自动关机功能,支持蓝牙打印(选配)。
10. 数据存储容量大,可存储20万条数据并支持电脑联机。
工作原理
智能型锚杆拉拔仪通过手动泵加压,将液压油经高压油管输送至中空液压缸,推动活塞产生拉力。拉力通过拉杆、转换接头及锚具传递至被测锚固件。内置的智能数显压力表实时采集压力传感器信号,将液压压力转换为拉力值(kN或Mpa)并显示在屏幕上,同时可进行峰值保持、数据存储与计算。
应用领域
检测各种锚杆、钢筋(植筋)、膨胀螺栓、化学锚栓等锚固件的抗拔力、玻璃幕墙的现场抗拔力检测(试验)
符合标准
GB 50367-2013《混凝土结构加固设计规范》、GB 50330-2013《建筑边坡工程技术规范》、JGJ 120-2012《建筑基坑支护技术规程》、CECS 22:2005《岩土锚杆(索)技术规程》、GB 50007-2011《建筑地基基础设计规范》、JGJ 145-2013《混凝土结构后锚固技术规程》、GB 50550-2010《建筑结构加固工程施工质量验收规范》、GB 50203-2011《砌体结构工程施工质量验收规范》
操作步骤
1. 根据被测锚固件选择合适的锚具、转换接头和拉杆进行组装。
2. 将组装好的拉拔仪与被测锚固件连接牢固。
3. 打开智能数显压力表电源。
4. 操作手动泵进行缓慢、均匀加压。
5. 通过数显表实时观察拉力值变化,直至达到测试要求或锚固件失效。
6. 数显表将自动保持峰值拉力,可进行数据存储或查询。
7. 测试完成后,通过手动方式使液压缸活塞复位。
8. 拆卸连接部件,关闭数显表电源,将仪器整理放入便携箱。
注意事项
• 使用前请仔细阅读说明书,确保操作人员了解仪器性能和安全规范。
• 确保被测锚固件及其周围结构具备足够的强度,以防测试过程中发生意外。
• 连接高压油管时,确保快速接头连接到位并锁紧,防止高压油泄漏。
• 加压过程应平稳、缓慢,避免冲击载荷。
• 测试时,人员应远离液压缸及拉杆的弹出方向,确保安全距离。
• 定期检查仪器各部件,特别是密封圈和油管,如有损坏应及时更换。
• 数显压力表应避免剧烈震动、撞击及接触腐蚀性物质。
• 仪器长期不使用时,应定期对电池进行充电维护。
• 液压缸复位时,请按说明书要求操作,避免损坏仪器。
• 本仪器为精密检测设备,非专业人员请勿擅自拆卸或维修。
