产品概述

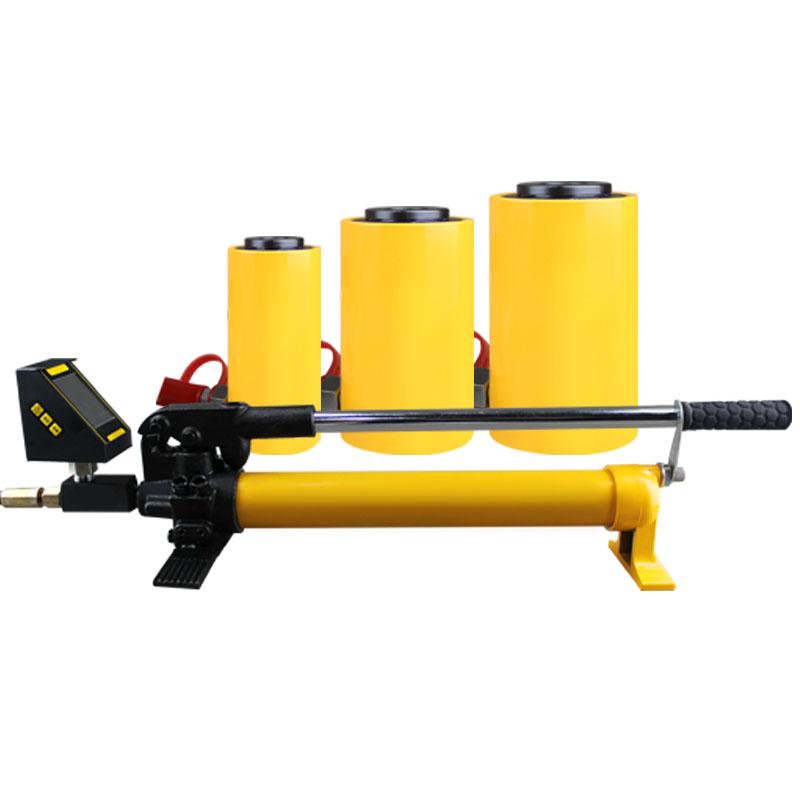

智能型锚杆拉拔仪KS-20S由手动泵、中空液压缸、数显压力表、带快速接头的高压胶管及配选件组成，采用中空自复位液压缸和数显一体式设计，可直接读取力值，具有峰值保持、存储、清零、查询和自动关机功能，操作简单，质保1年，适合试验室和现场使用。
产品特色
1、智能彩色液晶大屏，功能易学快速上手
2、荷载-时间曲线(F-t)、力值(kN)同屏显示，检测过程数据完整记录
3、全不锈钢高精度传感器，测量精度0.5%F.S
4、数据峰值保持，数值10段折线自动修正
5、采取过载保护结构，空载超过量程时有效保护油缸，延长使用寿命
6、大存储容量，可存储20万条检测数据
7、可选蓝牙模块
工作原理
仪器通过手动泵加压驱动中空液压缸产生拉力，数显压力表实时显示力值并记录数据，液压缸具有自动复位功能，实现锚固件的抗拔力检测。
应用领域
检测各种锚杆、钢筋(植筋)、膨胀螺栓、化学锚栓等锚固件的抗拔力、玻璃幕墙的现场抗拔力检测(试验)
符合标准
GB 50367-2013《混凝土结构加固设计规范》、GB50330-2013《建筑边坡工程技术规范》、JGJ120-2012《建筑基坑支护技术规程》、CECS 22:2005《岩土锚杆(索)技术规程》、GB50007-201《建筑地基基础设计规范》、JGJ145-2013《混凝土结构后锚固技术规程》、GB 50550-2010《建筑结构加固工程施工质量验收规范》、GB 50203-2011《砌体结构工程施工质量验收规范》
操作步骤
1、连接手动泵、液压缸和数显压力表
2、安装锚具、拉杆和转换接头
3、启动设备进行加压操作
4、通过液晶屏读取力值和观察曲线
5、数据自动存储和峰值保持
6、检测完成后设备自动关机
注意事项
• 使用前检查设备连接是否牢固
• 避免空载超过量程以保护油缸
• 定期充电确保锂电池正常工作
• 存储数据时确保设备稳定连接
• 操作时注意安全防护
