产品概述

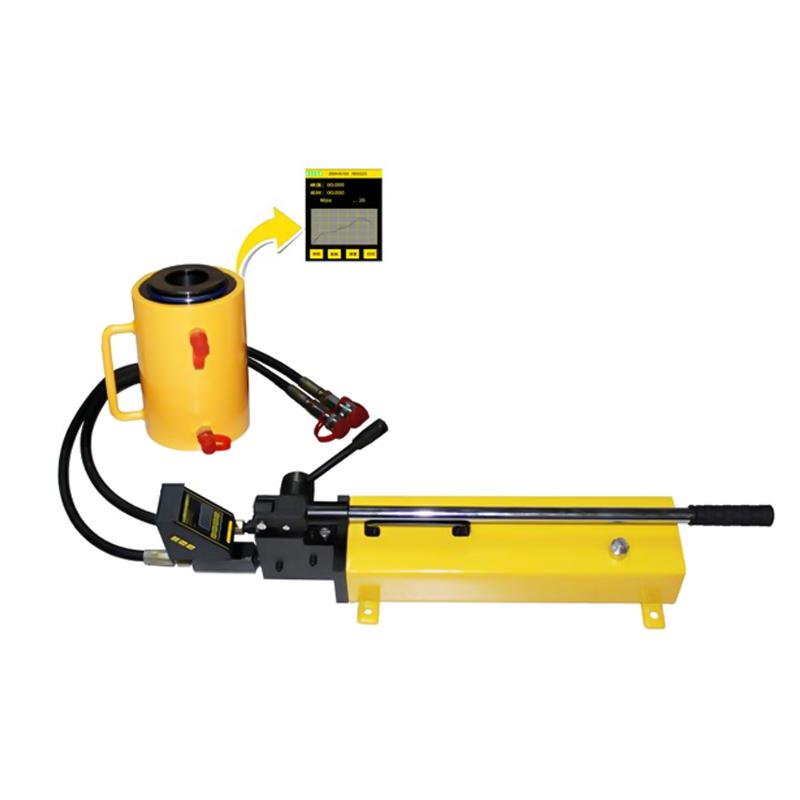

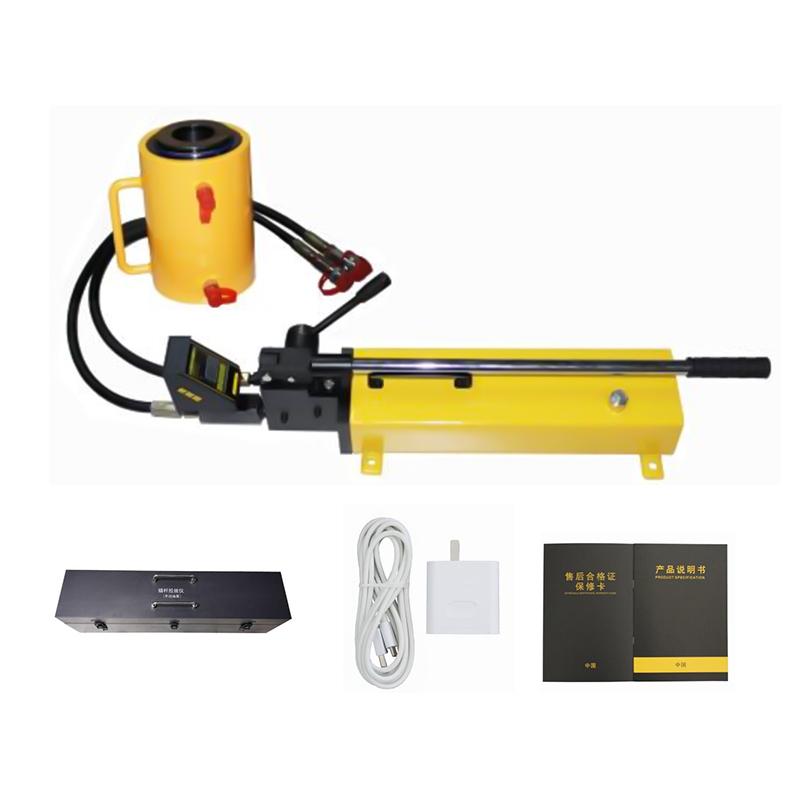

智能型锚杆拉拔仪由手动泵、中空液压缸、数显压力表、带快速接头的高压胶管、配选件(锚具、拉杆、转换接头)和手提便携箱组成。全系液压缸采用中空自复位、数显一体式设计,可直接读取力值(KN、MPa),具有峰值保持、存储、清零、查询和自动关机功能,技术先进,操作简单,质保一年,特别适合试验室和现场使用。
产品特色
1. 中空自复位液压缸设计,操作便捷;
2. 数显一体式,直接读取力值(KN、MPa);
3. 具备峰值保持、存储、清零、查询和自动关机功能;
4. 采用Type-c高容量锂电池充电,环保节能;
5. 2.8寸全触摸液晶显示,支持中英文语言;
6. 可选配蓝牙打印功能,便于数据输出;
7. 示值误差≤±1%F.S,分辨率高(0.01KN/0.01MPa);
8. 手动加压方式,油缸自动复位;

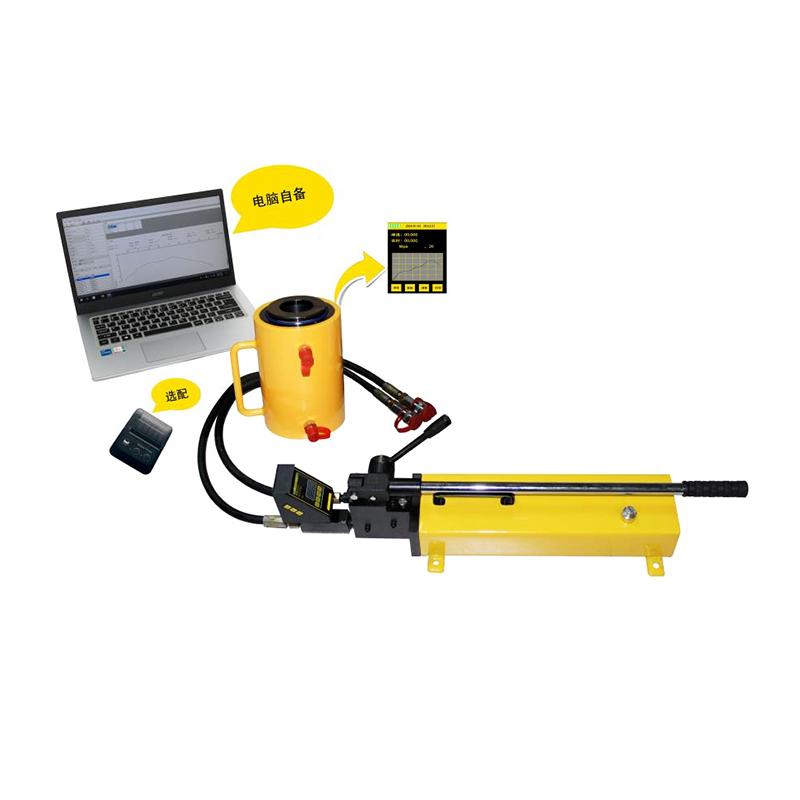

9. 储存容量大,可存储20万条数据并支持电脑联机;
10. 提供压力曲线显示功能;
11. 质保一年,终身维护。
工作原理
智能型锚杆拉拔仪通过手动泵加压,驱动中空液压缸产生拉力,数显压力表实时显示力值(KN或MPa),并自动记录峰值、存储数据;液压缸具有自动复位功能,确保操作高效。
应用领域
检测各种锚杆、钢筋(植筋)、膨胀螺栓、化学锚栓等锚固件的抗拔力、玻璃幕墙的现场抗拔力检测(试验)
符合标准
GB 50367-2013《混凝土结构加固设计规范》、GB 50330-2013《建筑边坡工程技术规范》、JGJ 120-2012《建筑基坑支护技术规程》、CECS 22:2005《岩土锚杆(索)技术规程》、GB 50007-2011《建筑地基基础设计规范》、JGJ 145-2013《混凝土结构后锚固技术规程》、GB 50550-2010《建筑结构加固工程施工质量验收规范》、GB 50203-2011《砌体结构工程施工质量验收规范》
操作步骤
1. 连接手动泵、液压缸和数显压力表;
2. 安装配选件(如锚具、拉杆)到被测锚固件;
3. 启动设备,通过手动泵加压;
4. 观察数显压力表读取力值,设备自动记录峰值;
5. 使用存储和查询功能管理数据;
6. 可选配蓝牙打印输出结果;
7. 测试完成后,设备自动复位关机。
注意事项
• 使用前确保设备连接牢固,避免高压胶管泄漏;
• 定期检查电池电量,使用Type-c接口充电;
• 操作时注意安全,避免超负荷使用;
• 储存数据时确保环境干燥,防止设备受潮;
• 质保期内如有问题及时联系售后,终身维护服务。
