产品概述
Rdc-01/500cs浸浴式卷材烘干风冷分切一体机是工厂直销产品，主要适用于三聚氰胺浸胶纸的工艺流程。该设备集放卷、浸涂、烘干、风冷、竖切和收卷于一体，有效涂布宽度为500mm，采用浸浴式涂布方式，适用于素色原纸或印刷装饰纸的加工。
产品特色
1. 单工位放卷单元，配备气胀轴和张力自动控制系统。
2. 采用浸浴式涂布方式，涂布厚度可根据工艺调节。
3. 外置式红外线加热和离心风机热风循环，控温范围广。
4. 风冷系统和气刀裁剪装置，可自由控制裁剪间距。
5. 伺服控制电机，机械速度可慢速调节，适应不同工艺需求。
工作原理

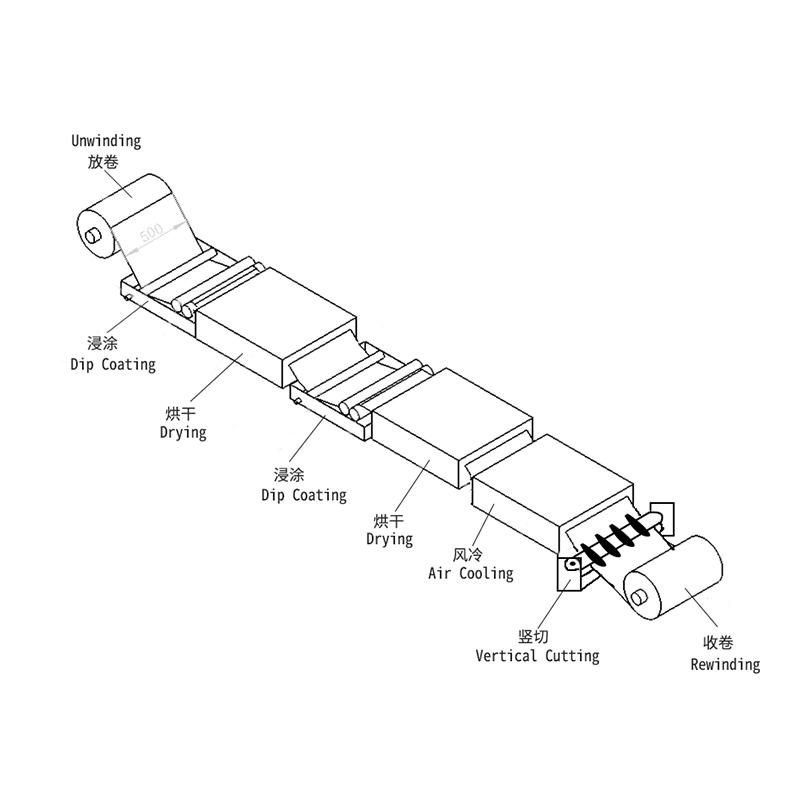

设备工艺流程为放卷→第一次浸涂→烘干→第二次浸涂→烘干→风冷→竖切→收卷。通过磁粉制动器和张力控制器实现自动张力控制，涂布头前安装铁氟龙辊，加热系统采用红外线加热和热风循环，风冷单元进行冷却，裁剪装置使用气刀进行分切。
操作步骤
1. 放卷：使用单工位放卷单元，基材宽度小于500mm，直径≤Φ400mm。
2. 第一次浸涂：通过浸浴方式涂布三聚氰胺甲醛树脂和脲醛树脂混合物。
3. 烘干：在50～150℃±3℃范围内加热烘干。
4. 第二次浸涂：重复浸涂过程。
5. 烘干：再次加热烘干。
6. 风冷：使用风冷系统冷却材料。
7. 竖切：通过气刀裁剪装置分切，控制裁剪间距。
8. 收卷：收卷直径≤Φ500mm，确保边缘整齐度±3.0mm。
注意事项
- 放卷和收卷时注意基材直径限制，放卷直径≤Φ400mm，收卷直径≤Φ500mm。
- 涂布厚度需根据工艺调节，避免超出范围。
- 加热控温范围为50～150℃，中间温区最高160℃，需精确控制温度。
- 机械速度可调节，生产速度视工艺而定，一般为0.1～1m/min。
- 裁剪装置使用气刀，操作时注意安全间距控制。
- 电源电压为三相五线380V 50Hz，确保正确连接。
- 设备总功率约40kW，电加热功率约35kW，使用时注意负载。
