产品概述

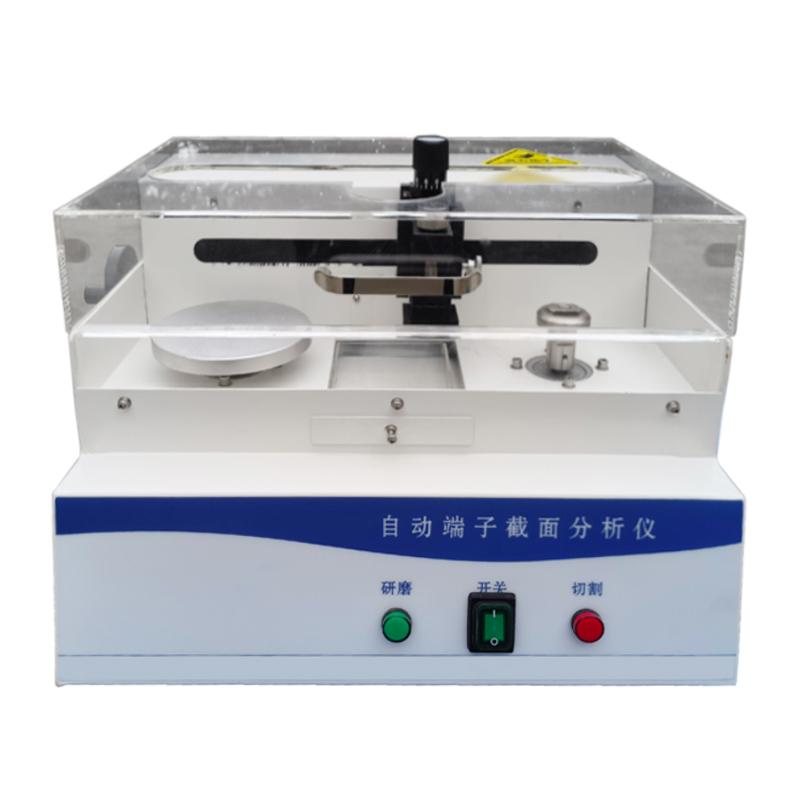

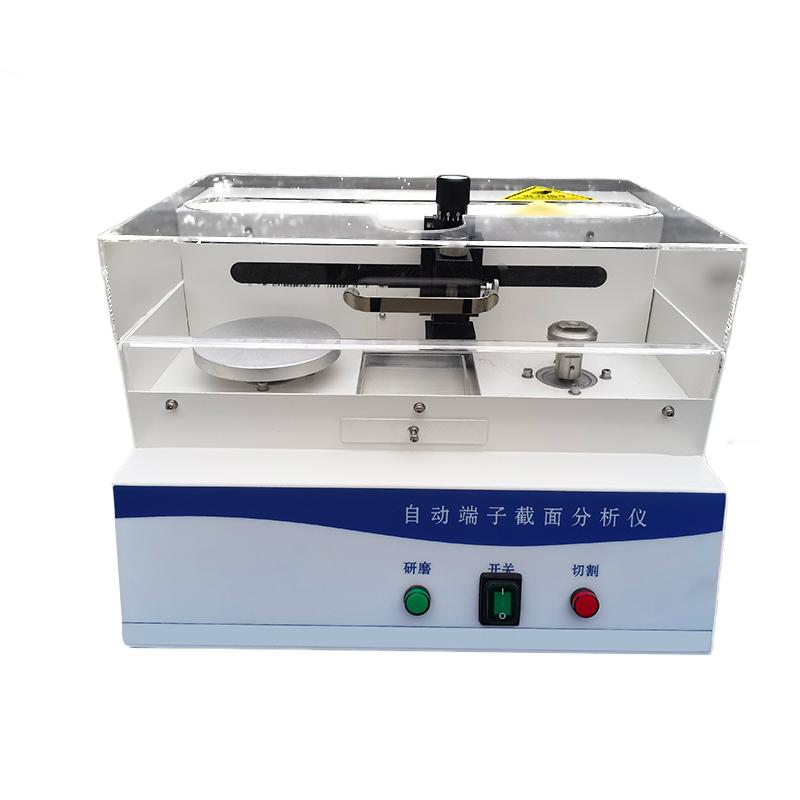

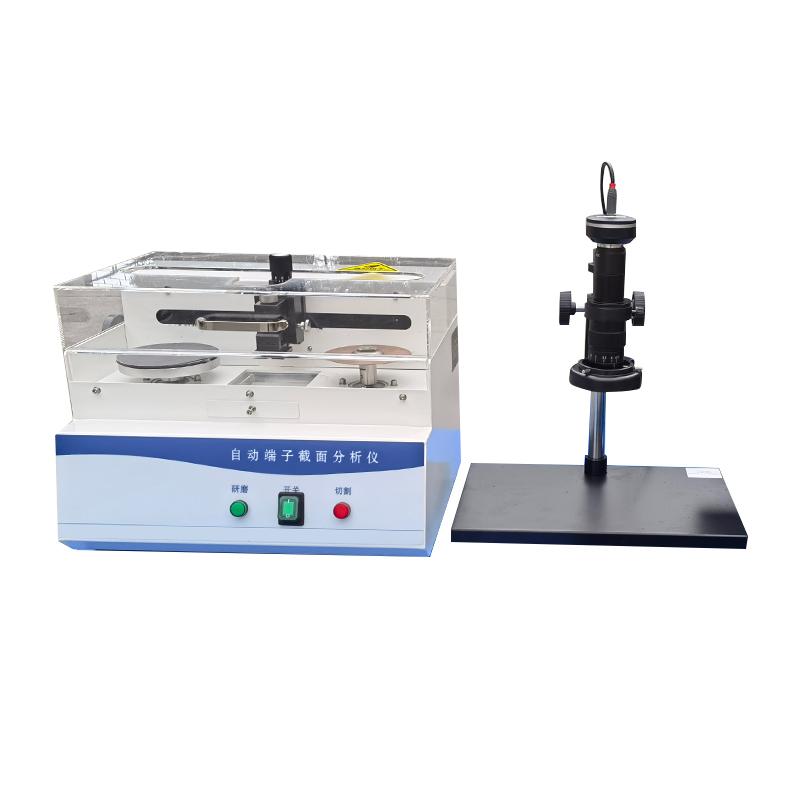

一体式端子截面分析仪（手动款）是针对线束行业品质检验专门研发的精密检测分析设备，整套系统由端子切割研磨一体设备、日本进口光学采样、腐蚀清洗、断面图像采集系统、线束端子图片测量分析等系统组成。采用切割研磨一体式设备，切割与研磨一次性完成，完全保证端子平整度要求，全套检测系统可在3分钟内完成一个端子的处理分析，显著提高端子断面品质检验速度。
产品特色
1. 切割研磨独立速度控制，并有实时切割转速及研磨转速显示，大平方线束和小平方线束选择不同转速切割效果更优
2. 采用对齿式夹具，表面特殊处理抗腐蚀能力极强，不同线径放入不同齿位置更好加持牢固
3. 采用日本高性能超景深广角高清光学系统，放大倍率45倍～512倍，超过AWG38极细线也能清楚表现
4. 采用国药分析纯高解析度端子专用清洗液，清洗后端子不发黑，不伤害身体，出具MSDS安全使用证书
工作原理
通过专用线束夹具将端子夹好后，通过手轮传动X轴丝杆对端子进行切割研磨，切割研磨时间1～2分钟。通过药水清洗研磨好的端子表面使内部结构清晰体现，用断面分析专用软件分步量测端子高度、宽度、高宽比率、端子压接面积、线束压接面积、压缩比率、毛刺高宽、毛刺率、压接翼之间距离、与底部之间距离、孔隙率等项目，能瞬时导出报告并自动判断所有项目是否合格，最大倍率下测量精度1～2µm。
操作步骤
1. 通过专用线束夹具将端子夹好
2. 通过手轮传动X轴丝杆对端子进行切割研磨
3. 用药水清洗研磨好的端子表面
4. 使用断面分析专用软件进行测量分析
5. 导出报告并自动判断项目合格性
注意事项
• 大平方线束和小平方线束需选择不同的切割转速以获得更优效果
• 不同线径应放入夹具对应的齿位置以确保加持牢固
• 使用专用清洗液清洗端子，避免发黑和身体伤害
