产品概述

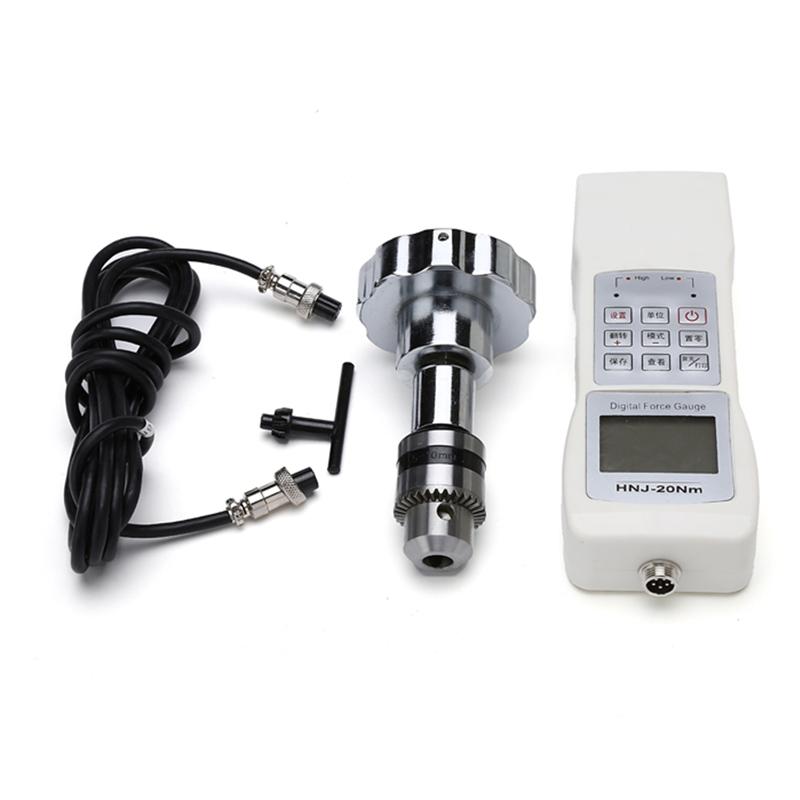

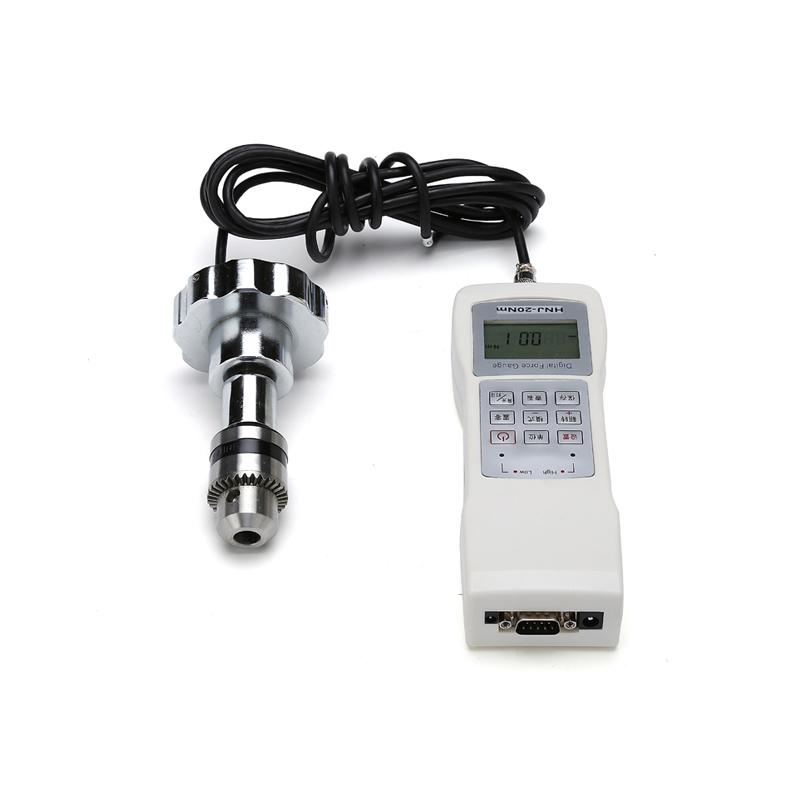

HNJ-20数显式扭力计是海宝仪器推出的一款手持式扭矩测量仪器。它主要用于检测工件的紧固程度以及某些部件的抗扭性能,采用锁紧式钻夹头设计,可夹持各种棒状或短小类工件。该仪器采用电子传感器技术,具有精度高、易于操作、数据可靠等优点,广泛应用于质量检测、物理实验、工程测试等领域,配备专用上位机软件可实现数据存储、分析、导出、查询及打印等功能。
产品特色
1. 高精度高分辨力,稳定性高,采样速度达到100HZ。
2. 配备专用仪器工具箱,内含EVA防震包装,易于运输、保存、携带。
3. 采用段式液晶显示器,带绿色背光屏。
4. 三种单位N.m、kgf.cm、lbf.in自动换算。
5. 显示测试方向(逆时针+,顺时针-)。
6. 提供三种测试模式:实时扭矩值跟踪模式、峰值保持模式、第一峰值模式。
7. 可设定上下限比较值进行合格判断,并伴有声音报警及电平信号输出。
8. 可存储99组测试数据,并自动计算存储数据的平均值、最大值及最小值。
9. 峰值保持时间可设置(0~99秒)。
10. 重力加速度值可设置。
11. 无操作自动关机时间可自由设定(0~99分钟)。
12. 采用智能充电,可安全充电并延长电池寿命。
13. 配备中文WINDOWS界面上位机软件,支持多种坐标曲线显示、合格判断、数据自动存储、查询、导出及报告生成打印。
工作原理
HNJ-20数显扭力计采用电子传感器技术进行扭矩测量。当对夹持的工件施加扭力时,传感器将力学信号转换为电信号,经内部电路处理后在液晶屏上实时显示扭矩值。仪器支持多种测量模式和数据处理功能,并可连接计算机通过专用软件进行更深入的数据分析与管理。
操作步骤
1. 根据工件尺寸选择合适的夹持范围(Φ1.5-Φ10 mm)并夹紧工件。
2. 开机,根据需要设置测量单位、测试模式、峰值保持时间、上下限比较值等参数。
3. 对工件施加扭力进行测试,观察显示屏上的实时扭矩值或峰值数据。
4. 测试完成后,数据可自动存储于仪器内(最多99组),或通过连接上位机软件进行存储、分析和导出。
5. 使用完毕后,可设置自动关机或手动关机,妥善存放于工具箱内。
注意事项
* 工作环境应确保周围无震动及腐蚀性介质。
* 工作温度范围为0~40℃,存储温度范围为-20℃~70℃,相对湿度为15%~80%。
* 请使用交流220V 50HZ电源为仪器充电。
* 夹持工件时,请确保在仪器规定的夹持范围内操作。
* 使用上位机软件时,请确保计算机系统兼容中文WINDOWS界面。
* 为延长电池寿命,请使用仪器自带的智能充电功能进行充电。
