产品概述

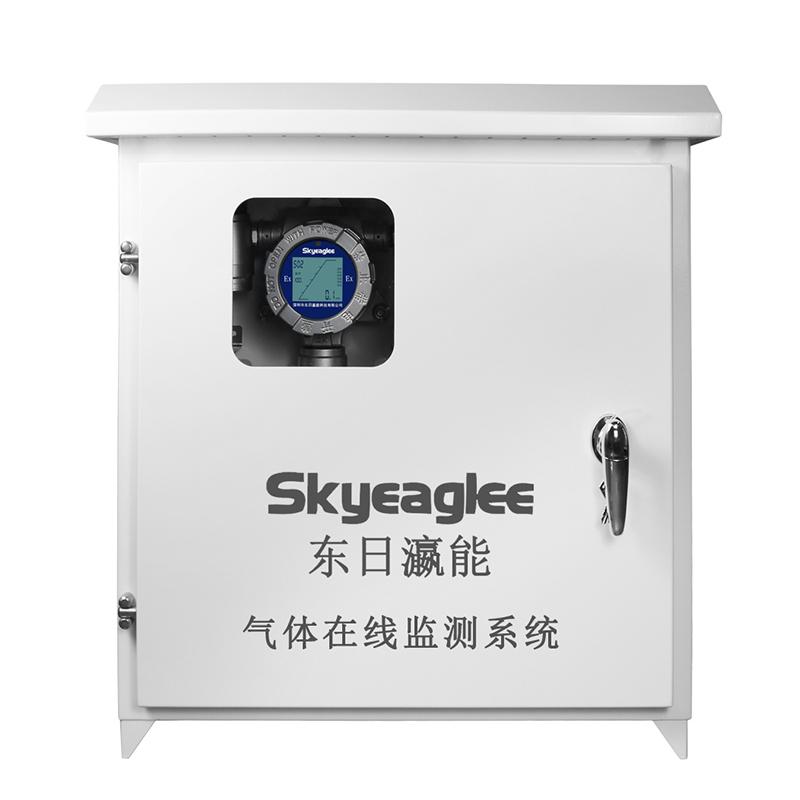

SK-7500-LEL-JY型LEL在线监测系统是一款用于连续监测管道内有机物LEL（爆炸下限）含量的在线监测系统。该系统集气体采样、预处理、检测与数据管理于一体，结构简单、动态范围广、实时性强，可实现现场无人值守，并能与企业DCS系统通讯。
产品特色
1. 前置预处理，高精度高性能，整体体积小，安装方便。
2. 针对潮湿、焦油、粉尘等恶劣环境进行专业气体预处理。
3. 使用原装高性能传感器，寿命长，抗干扰性能好，监测数据准确稳定。
4. 配置红外遥控器，无需开盖即可实现全功能操作。
5. 标配4-20mA、RS485及一组继电器输出信号，便于接入PLC、DCS等工控系统或单机控制。
6. 可选配DTU、LORA等无线模块，实现数据实时上传。
7. 可选配7寸工业触摸显示屏，直观清晰显示实时浓度与曲线图。
工作原理

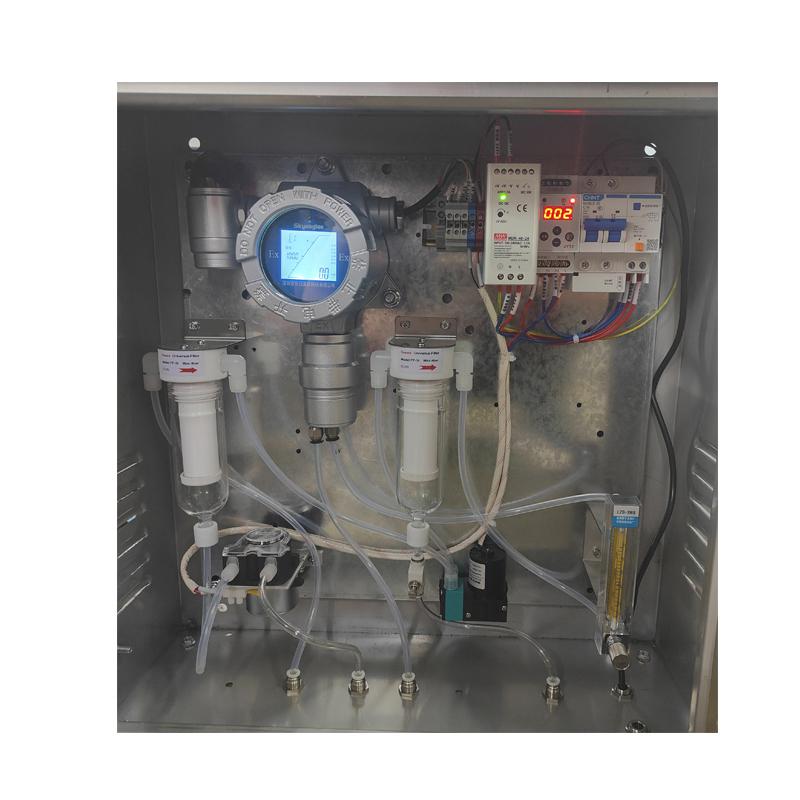

该系统采用主动采样方式。通过采样泵将管道气体抽取后，经精密过滤、降温除湿、流量控制等预处理环节，得到干净、干燥、恒定的样气，然后送至LEL浓度检测仪。检测仪基于红外NDIR（非分光红外）原理，利用不同气体分子对特定波长红外光的吸收特性，依据朗伯-比尔定律，通过测量吸收强度来鉴别气体组分并确定其LEL浓度。
应用领域
一般用于RTO前端管道监测，防止浓度过高有爆炸危害
符合标准
GB3836.1-2010、GB3836.2-2010、GB 3836.15-2000、GBT50493-2019、GB12358-2006、GBZ 2.1-2007、GB 4208-2008、GB 16297－1996、GB/T 16157-1996、GB/T 5468-1991、HJ/T 397-2007、HJ/T 76-2017、HG/T 20507-2014
操作步骤
1. 根据选点要求（如避开弯头、阀门，选择垂直管段等）确定并安装采样探头。
2. 连接系统电源（AC220V）及信号输出电缆（如4-20mA、RS485）。
3. 若选配反吹功能，连接洁净的仪表风气源（压力0.4～0.7MPa）。
4. 系统上电，启动采样泵，样气经预处理后进入检测仪。
5. 通过显示屏或红外遥控器查看实时浓度，并可进行参数设置、标定等操作。
6. 系统数据可通过输出信号接入工控系统，或通过选配的无线模块上传至服务器。
注意事项
• 适用管道工况为：温度≤80℃，无或微量粉尘与水汽，微负压、常压或正压，无防爆需求。若工况超出，需非标设计。
• 安装采样点应优先选择垂直管段和烟道负压区域，确保样品代表性。
• 测定位置应避开烟道弯头和断面急剧变化部位，具体距离要求请参考资料。
• 系统电源为AC220V，接线时请注意安全。
• 信号传输电缆建议使用屏蔽电缆，长距离传输时需加粗线径并做好屏蔽层接地。
• 若选配反吹功能，气源需为洁净无油无水的仪表风。
• 设备对震动有要求，安装环境应满足≤100 Hz(0.3m/s)。
• 维护时可通过红外遥控器进行操作，避免不必要的开盖。
• 传感器寿命为2～6年，具体根据使用情况而定，需定期维护与校准。
