产品概述
SK-7500-LEL-Y型LEL在线监测系统是一款用于连续监测管道内有机物LEL（爆炸下限）含量的在线监测系统。该系统集成了气体采样、预处理、检测与分析功能，具有现场数据实时传送、报表统计、图形数据分析及数据导出等功能，可实现工作现场的无人值守。系统结构简单，动态范围广，实时性强，组网灵活，运行成本低，采用模块化设计，组合方便，并能满足与企业内部DCS系统通讯的要求。
产品特色
1. 采用前置预处理设计，整体体积小，安装方便，能有效应对潮湿、焦油、粉尘等恶劣工况。
2. 使用原装高性能传感器，使用寿命长，抗干扰性能好，监测数据准确稳定。
3. 配置红外遥控器，无需开盖即可实现全功能操作，维护便捷。
4. 标配4-20mA、RS485及一组继电器输出信号，可方便接入PLC、DCS等工控系统或作为单机控制使用。
5. 可选配DTU、LORA等无线模块，实现数据实时上传至企业DCS系统或第三方平台。
6. 可选配7寸工业触摸显示屏，使实时浓度、曲线图显示更直观清晰。
7. 系统具备智能化传感器，支持多气体、多量程检测及定制化，传感器可互换、离线标定和零点自校准。
工作原理

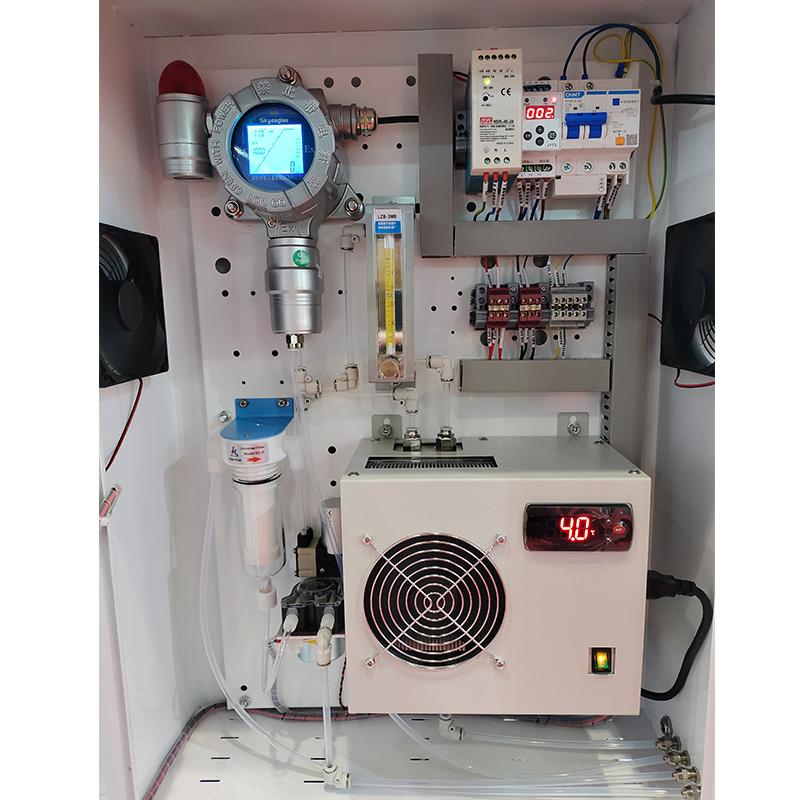

该系统主要由气体采样子系统、气体组分监测子系统等组成。系统通过主动采样，将样气经过过滤、降温、除湿等专业预处理后，得到干净、干燥、恒定的样气，再送至气体检测仪表进行分析。检测仪表采用红外NDIR原理，利用不同气体分子对特定波长红外光的吸收特性，依据朗伯-比尔定律，通过测量吸收强度来鉴别气体组分并确定其浓度，从而实现对管道内有机物LEL含量的连续监测。
应用领域
一般用于RTO前端管道监测、石油化工、固定污染源排放监测、锅炉烟尘测试、作业场所环境气体检测、大气污染物排放监测
符合标准
GB3836.1-2010、GB3836.2-2010、GB 3836.15-2000、GBT50493-2019、GB12358-2006、GBZ 2.1-2007、GB 4208-2008、GB 16297－1996、GB/T 16157-1996、GB/T 5468-1991、HJ/T 397-2007、HJ/T 76-2017、HG/T 20507-2014
操作步骤
1. 根据采样点位选点要求，选择合适的安装位置。
2. 按照系统电源、电缆要求连接AC220V电源及信号输出电缆。
3. 若选配反吹或伴热系统，按要求连接气源或伴热管线。
4. 系统上电，通过显示屏或红外遥控器进行初始设置和参数配置。
5. 启动系统，采样泵开始工作，样气经预处理后进入检测仪进行分析。
6. 监测数据实时显示，并可通过4-20mA、RS485或无线模块上传至控制系统或平台。
7. 定期通过遥控器或系统功能进行零点校准和目标点标定。
注意事项
* 采样点应优先选择垂直管段和烟道负压区域，确保样品代表性。
* 安装位置应避开烟道弯头和断面急剧变化部位，具体距离要求请参考资料。
* 系统电源为AC220V，接线需符合规范。
* 信号传输电缆建议使用屏蔽电缆，长距离传输时需加粗线径并将屏蔽层接地。
* 若选配反吹功能，需提供洁净无油无水的仪表风，压力与流量需稳定在要求范围内。
* 系统适用于温度≤80℃、无或微量粉尘/水汽、微负压/常压/正压且无防爆需求的管道工况，更恶劣工况需特殊设计。
* 设备对工作环境的震动有要求，安装时需注意。
* 维护时可通过红外遥控器进行操作，避免不必要的开盖。
* 传感器寿命受使用情况与原理影响，需定期检查与校准。
