产品概述

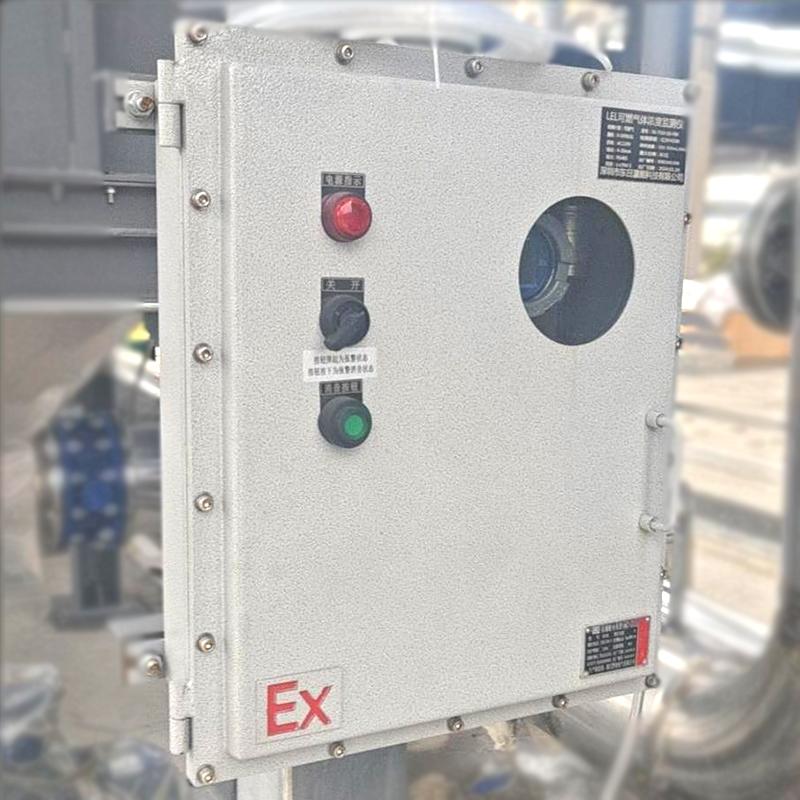

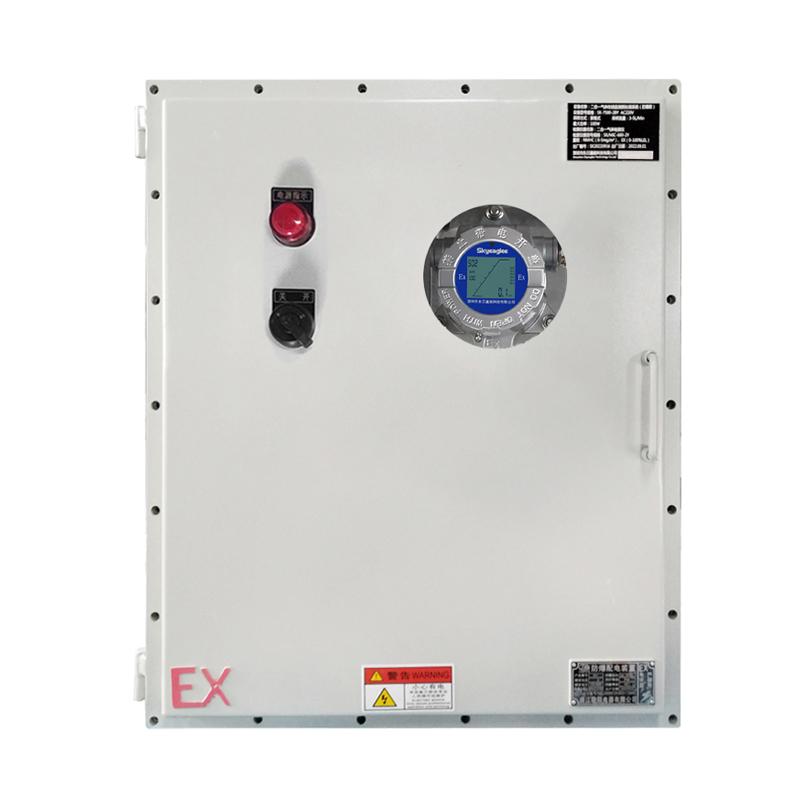

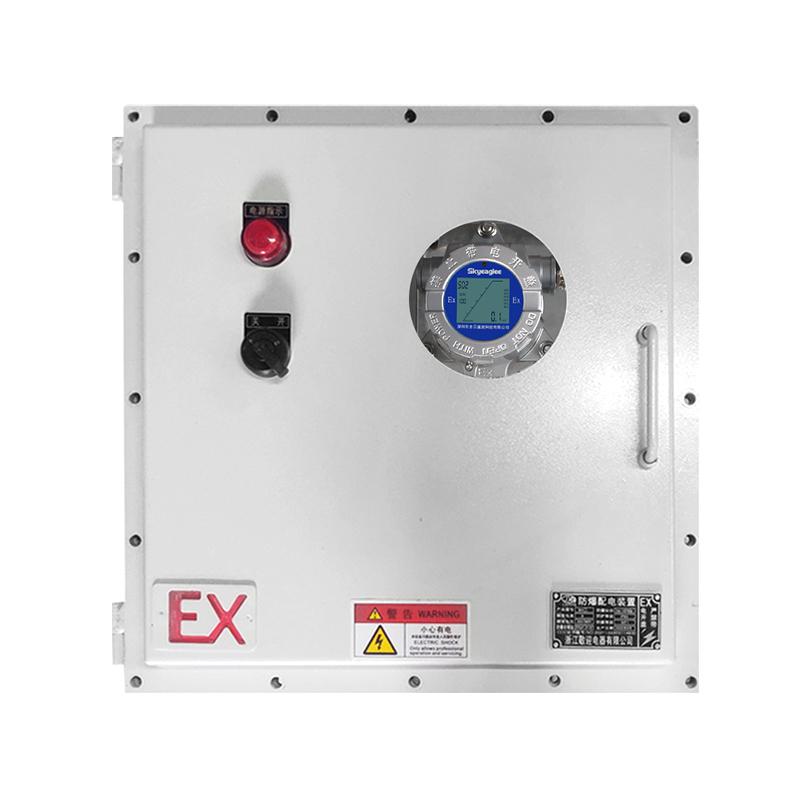

SK-7500-LEL-BJY型LEL在线监测系统是一款连续监测管道内有机物LEL（爆炸下限）含量的在线监测系统。该系统集气体采样、预处理、浓度检测、数据显示与通讯功能于一体，结构简单，动态范围广，实时性强，可实现现场无人值守，并能与企业DCS系统通讯。
产品特色
1. 采用前置预处理设计，整体体积小，安装方便，能有效应对潮湿、焦油、粉尘等恶劣环境。
2. 使用原装高性能传感器，抗干扰能力强，监测数据准确稳定，使用寿命长。
3. 配置红外遥控器，无需开盖即可实现全功能操作，维护便捷。
4. 标配4-20mA、RS485及继电器输出信号，便于接入PLC、DCS等工控系统或作为单机控制使用。
5. 可选配DTU、LORA等无线模块，实现数据实时上传至企业DCS或第三方平台。
6. 可选配7寸工业触摸显示屏，直观清晰显示实时浓度与曲线图。
工作原理

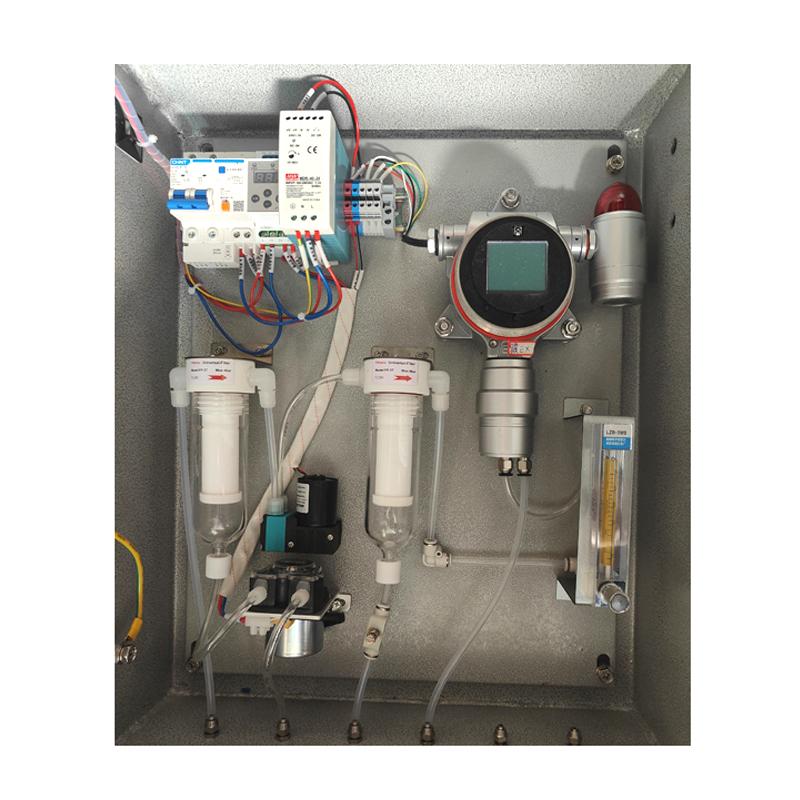

该系统基于主动采样与专业样气预处理。通过采样泵将管道气体抽取，经精密过滤、降温除湿、流量控制等预处理后，得到干净、干燥、恒定的样气。样气随后被送至采用红外NDIR原理的检测仪。NDIR传感器利用不同气体分子对特定波长红外光的吸收特性，依据朗伯-比尔定律，通过测量吸收强度来鉴别气体组分并确定其LEL浓度。
应用领域
一般用于RTO前端管道监测、防止浓度过高有爆炸危害的场所
符合标准
GB3836.1-2010、GB3836.2-2010、GB 3836.15-2000、GBT50493-2019、GB12358-2006、GBZ 2.1-2007、GB 4208-2008、GB 16297－1996、GB/T 16157-1996、GB/T 5468-1991、HJ/T 397-2007、HJ/T 76-2017、HG/T 20507-2014
操作步骤
1. 系统安装：根据采样点位选点要求（如优先选择垂直管段、避开弯头与断面急剧变化部位，满足上下游距离要求），采用焊接式法兰或螺纹转接头进行安装。
2. 公用工程连接：接入AC220V电源，并按电缆规格要求连接信号线（如4-20mA用三芯屏蔽电缆，RS485用四芯屏蔽电缆）。若选配反吹功能，需接入洁净的仪表风气源。
3. 系统启动：通电后，系统将自动启动采样泵，开始抽取样气并进行预处理。
4. 浓度监测与显示：预处理后的样气进入检测仪，实时测量LEL浓度并显示在LCD屏或选配的触摸屏上。
5. 数据输出与联动：监测数据通过4-20mA、RS485等信号输出至控制系统，并可联动继电器控制外围设备。
6. 维护操作：可通过红外遥控器或内置按键进行报警点设置、零点调整、目标点标定等操作，系统支持自动调零与标定功能。
注意事项
* 采样点位选择至关重要，应确保样品的代表性，严格遵循距弯头、阀门等部件的上下游距离要求。
* 系统电源为AC220V，信号电缆需使用指定线径的屏蔽电缆，长距离传输时线径需加粗并确保屏蔽层接地。
* 若选配反吹功能，气源必须为洁净无油无水的仪表风，压力与流量需稳定在要求范围内。
* 设备工作环境温度需在0～50℃之间，湿度≤95%RH（无冷凝）。适用管道工况为温度≤80℃，微负压、常压或正压，且粉尘与水汽含量极少。
* 设备对震动有要求，需确保安装环境震动≤100 Hz(0.3m/s)。
* 系统防爆等级为ExdIIBT4/6Gb，需在符合防爆要求的危险场所安装使用。
* 传感器及设备使用寿命受使用环境与原理影响，请注意定期维护与校准。
* 进行零点调整、标定等操作时，请严格按照说明书或使用遥控器进行，避免误操作。
