产品概述

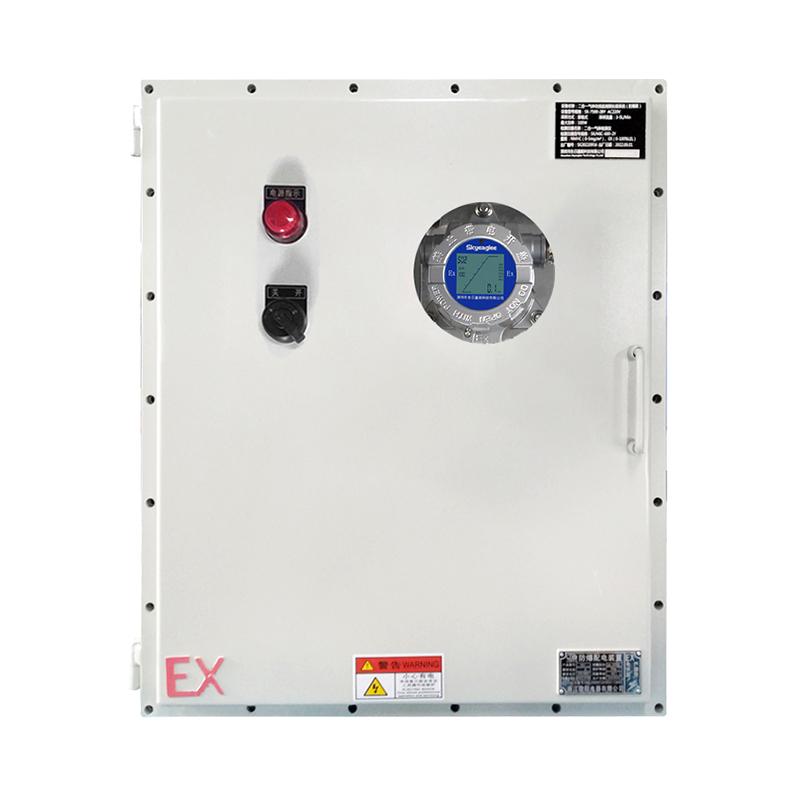

SK-7500-LEL-BY型LEL在线监测系统是一款用于连续监测管道内有机物LEL（爆炸下限）含量的在线监测系统。该系统集成了气体采样、预处理、浓度检测、数据显示与通讯等功能，实现了现场无人值守，具有结构简单、动态范围广、实时性强、组网灵活、运行成本低等特点，并能与企业DCS系统通讯。
产品特色
1. 前置预处理，高精度高性能，整体体积小，安装方便。
2. 针对复杂生产环境中潮湿、焦油、粉尘等恶劣环境进行专业气体预处理。
3. 使用原装高性能传感器，寿命长，抗干扰性能好，可同时监测多种气体，数据准确稳定。
4. 配置红外遥控器，无需开盖即可实现全功能操作。
5. 标配4-20mA、RS485及一组继电器输出信号，便于接入PLC、DCS等工控系统或单机控制。
6. 可选配DTU、LORA等无线模块，实现数据实时上传至企业DCS系统或第三方平台。
7. 可选配7寸工业触摸显示屏，实时浓度与曲线图显示更直观清晰。
工作原理
该系统采用主动采样方式。首先通过气体采样子系统（含取样泵、过滤、冷凝等预处理单元）将管道内的样气抽取并处理为干净、干燥、恒定的气体。处理后的样气被送至检测仪器（SK/MIC-600-LEL-Y）。检测仪器基于红外NDIR原理工作，利用不同气体分子对特定波长红外光的吸收特性，根据朗伯-比尔定律来鉴别气体组分并确定其LEL浓度，最终将测量结果进行显示和输出。
应用领域
一般用于RTO前端管道监测、防止浓度过高有爆炸危害的场所
符合标准
GB3836.1-2010、GB3836.2-2010、GB 3836.15-2000、GBT50493-2019、GB12358-2006、GBZ 2.1-2007、GB 4208-2008、GB 16297－1996、GB/T 16157-1996、GB/T 5468-1991、HJ/T 397-2007、HJ/T 76-2017、HG/T 20507-2014
操作步骤

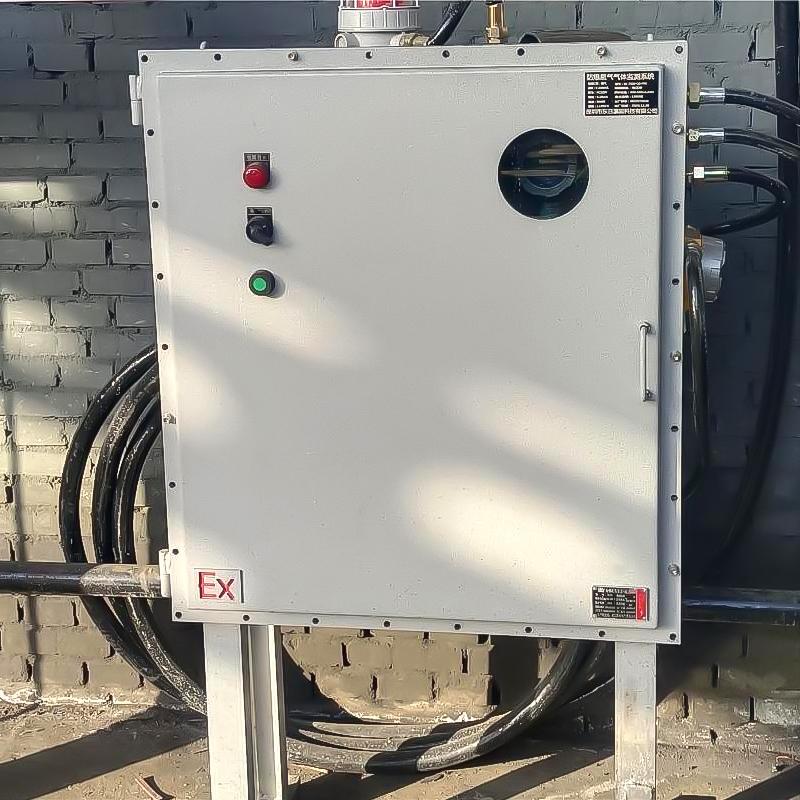

1. 根据采样点位选点要求（如优先选择垂直管段和负压区域，避开特定位置）确定安装点。
2. 按照安装方式（如φ45焊接式法兰或螺纹转接头）进行设备安装。
3. 连接系统电源（AC220V）及相应信号输出电缆（如三芯屏蔽电缆用于4-20mA，四芯屏蔽电缆用于RS485）。
4. 如选配反吹或伴热系统，连接相应气源（洁净仪表风）或伴热管线。
5. 系统上电，通过红外遥控器或内置按键进行参数设置、零点调整或目标点标定。
6. 系统开始自动采样、预处理、检测并显示浓度数据，可通过输出信号接入上位机系统。
注意事项
* 采样点位应优先选择垂直管段和烟道负压区域，确保样品代表性。
* 测定位置应避开烟道弯头和断面急剧变化的部位，具体距离要求请参考产品资料。
* 系统电源为AC220V，电缆选择需符合规格要求，长距离传输时需加粗线径并做好屏蔽接地。
* 若选配反吹功能，需提供洁净无油无水的仪表风，压力与流量需稳定在要求范围内。
* 设备工作环境温度需在0～50℃之间，湿度≤95%RH（无冷凝）。
* 适用管道工况为温度≤200℃，无或微量粉尘与水汽，微负压、常压或正压。
* 设备对震动有要求（≤100 Hz），安装时需考虑。
* 操作和维护时，可利用红外遥控器免开盖操作，避免误操作。
* 注意防爆等级为ExdIIBT4/6Gb，需在符合防爆要求的场所使用。
* 系统执行标准如与最新标准有冲突时，以最新标准为准。
