产品概述

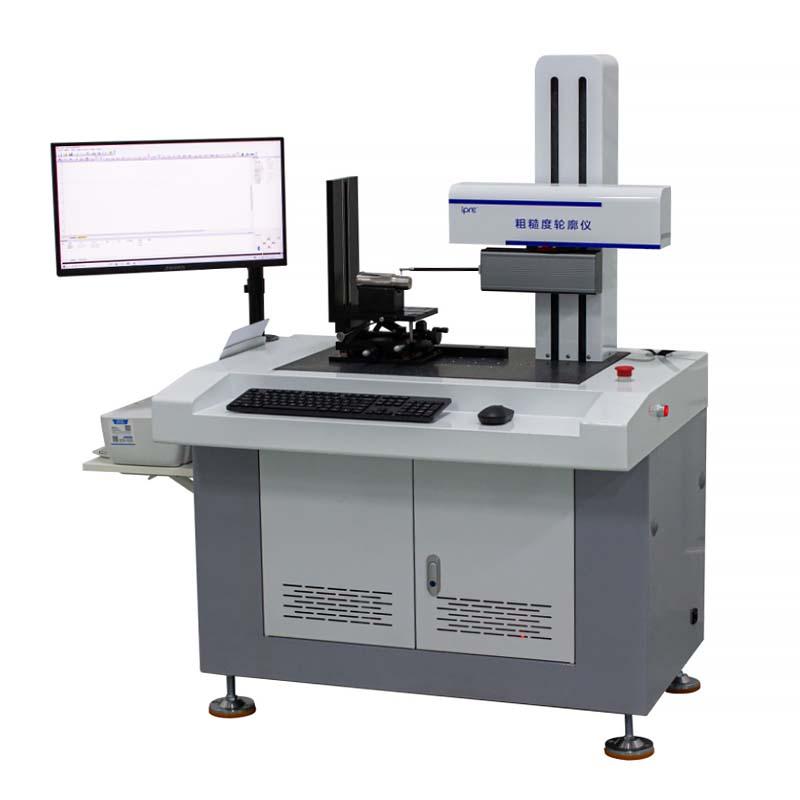

IPRE-RB150轮廓仪是中科普锐品牌的一款集表面粗糙度和轮廓测量功能于一体的一体化测量机设备。它结合了高精度光栅测量系统、研磨级导轨、非接触直线电机以及高性能计算机控制系统，能够对各种工件的表面粗糙度和轮廓进行全面、精确的测量与分析。
产品特色
1. 集表面粗糙度和轮廓测量功能于一体。
2. 采用高精度光栅测量系统，确保测量精度和可靠性。
3. 配备高精度研磨级导轨，提高测量稳定性和精度。
4. 搭载高性能非接触直线电机和粗糙度测量模块，实现高效、精确的测量。
5. 结合高性能计算机控制系统和多功能软件，进行全面测量和分析。
工作原理
该设备通过高精度光栅测量系统进行位移和尺寸的精确反馈。搭载的传感器（如电感传感器）在精密导轨和直线电机的驱动下，沿工件表面移动，采集轮廓和粗糙度数据。数据由高性能计算机控制系统接收，并通过专用测量软件进行处理、分析，最终输出各项形状参数和粗糙度参数的测量结果。
应用领域
轴承制造、机械加工、汽车与摩托车制造、精密五金加工、精密工具制造、模具制造、刀具制造、光学元件生产
操作步骤
1. 准备工件并放置于大理石工作台上，使用万向精密调整台进行调平与固定。
2. 根据测量需求，选择合适的测针（斧形或尖形）安装到传感器上。
3. 启动设备及计算机控制系统，运行专用测量软件。
4. 在软件中设置测量参数（如测量范围、速度等）。
5. 控制横导轨移动装置和传感器，使测针接触或对准被测工件表面。
6. 开始自动或手动测量，设备将采集轮廓与粗糙度数据。
7. 测量完成后，软件自动分析数据，生成并显示测量报告。
8. 可使用连接的HP喷墨打印机打印测量报告。
注意事项
* 工作环境应保持温度20±2℃（常温），湿度20-80%RH，且无明显震源。
* 设备需使用220V、50Hz电源，并确保连接单独的接地线。
* 测量前需使用标准尺寸球、高度标准块、粗糙度仪标准块等进行校准，确保测量精度。
* 操作时注意工作台移动速度范围（0.05-50mm/s），避免高速碰撞测针或工件。
* 定期清洁和维护大理石工作台、导轨及测针，防止灰尘和磨损影响精度。
* 仪器重量约160Kg，搬运和安装时需确保稳固，防止倾倒。
* 非专业人员请勿擅自拆卸或调整机械及电器部分。
