产品概述

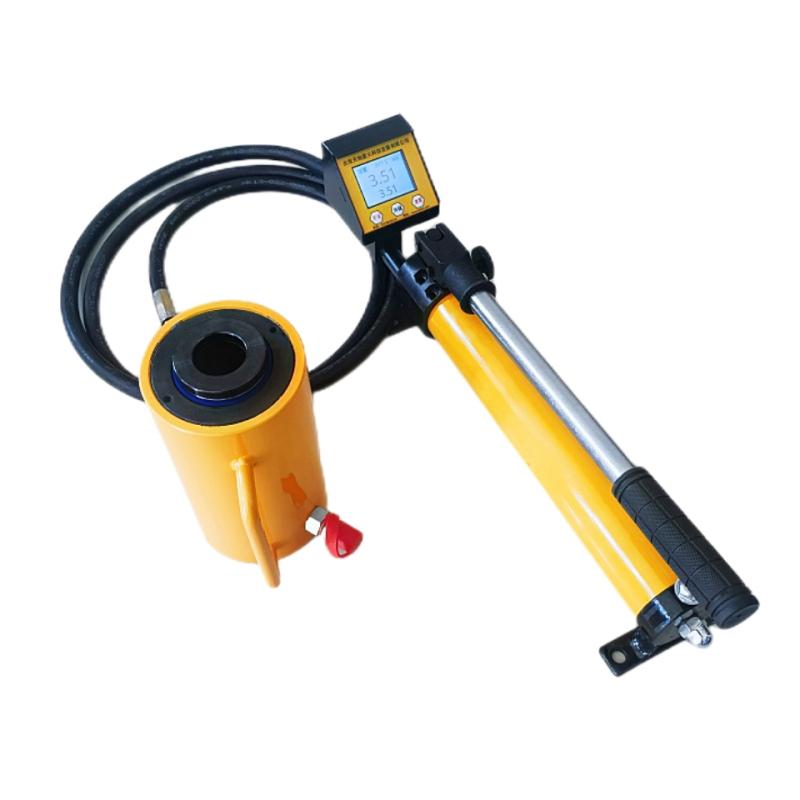

天地星火XH-15TS智能锚杆拉拔仪适用于锚杆、钢筋（植筋）、锚栓等锚固件锚固力的检测，是锚杆、锚栓施工工程质量检验的推荐仪器。该拉拔仪由手动泵、液压缸、数字压力表及高压胶管等部分组成，采用铝制合金与不锈钢材料制造，结构紧凑、测量精准、性能稳定。
产品特色
1、240*320彩色触摸显示屏
2、检测过程自动存储
3、存储卡存储数据，EXCEl格式存储，可电脑联机查看数据
4、拉拔力值-时间曲线显示
5、大容量存储卡，可存储10000条数据
6、数据自动存储，0.5S存储1个数据
7、屏幕亮度可调
8、自动关机可设定
9、中英文显示切换
10、量程可切换，一个数显表可标定多台液压缸
11、两种显示界面（数据界面，曲线界面）
12、工程塑料包装箱，防雨、防尘、防撞击
工作原理
智能拉拔仪的工作原理是：当千斤顶中心孔穿过被测杆件后，选用合适的锚具夹住被测杆件外漏部分；在手动泵液压力的作用下，油压通过油管传递至油缸缸体，活塞杆顶住专用锚具向外运动；压力直接作用在锚具外壳上，再传递至夹片，夹片受力后卡紧被测杆件，最终促使杆件受到向外的拉拔力；此时压力泵上的压力表显示出所对应的受力(kN)值，即反应出被测杆件所受拉拔力的大小。拉拔仪在完成检测后，需用人工以较小的力晃动、振动的方法卸下锚具，才可方便地卸下中空油缸。
应用领域
锚杆、钢筋（植筋）、锚栓等锚固件锚固力检测、锚杆施工工程质量检验、锚栓施工工程质量检验
符合标准
GB50367-2006《混凝土结构加固设计规范》、JGJ 145-2013《混凝土结构后锚固技术规程》
操作步骤
1、千斤顶中心孔穿过被测杆件
2、选用合适的锚具夹住被测杆件外漏部分
3、手动泵提供液压力
4、观察压力表显示拉拔力值
5、检测完成后人工晃动、振动卸下锚具
6、卸下中空油缸
注意事项
• 检测完成后需用人工以较小的力晃动、振动的方法卸下锚具
• 确保锚具与被测杆件匹配
• 定期检查设备各部件完好性
• 按照规范要求进行操作
