产品概述

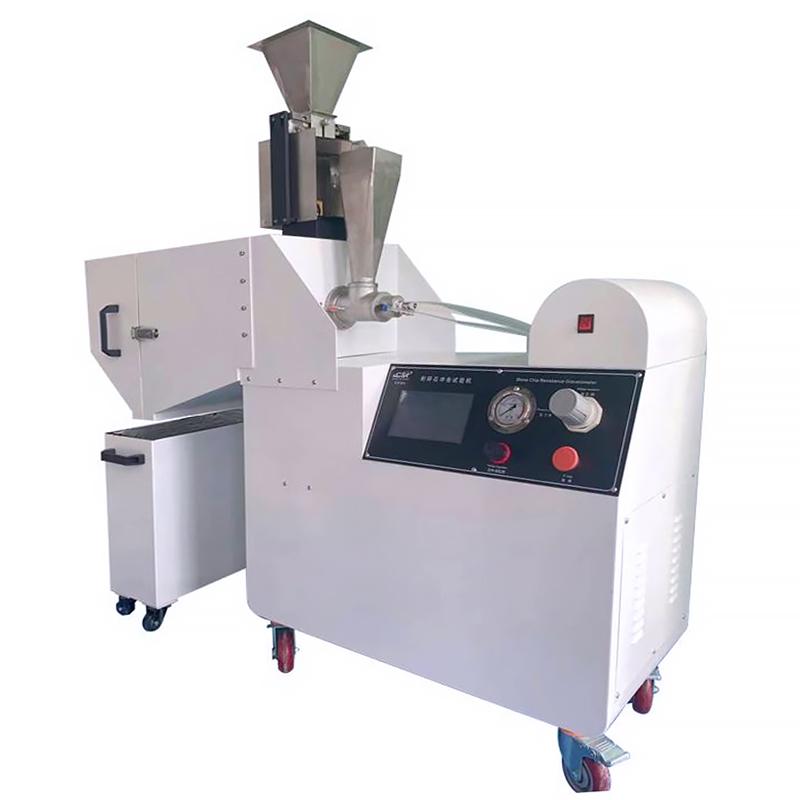

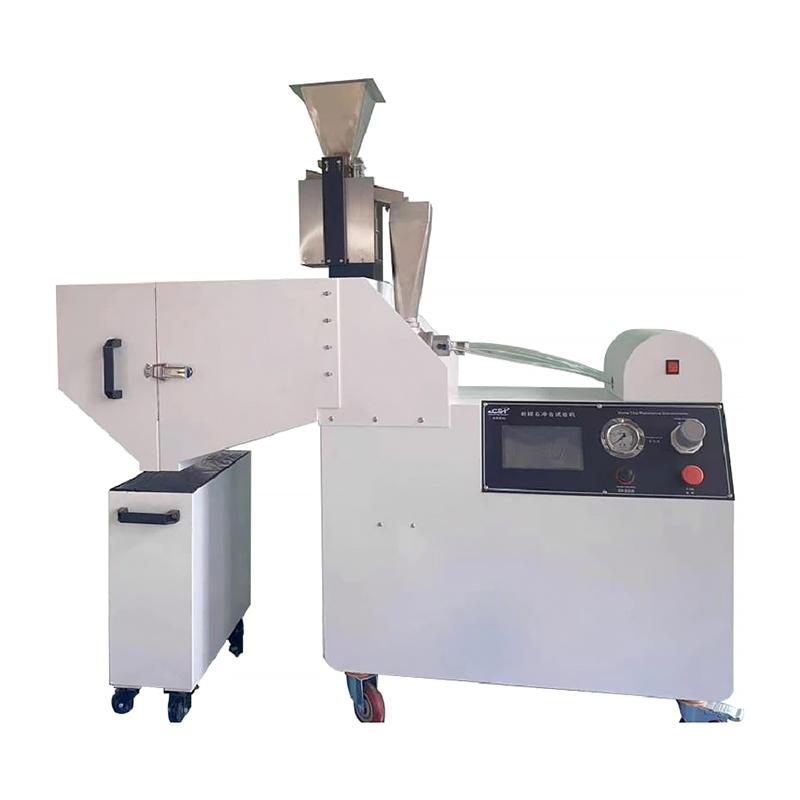

HT-201普通版耐碎石冲击试验机是徽涛品牌专为汽车材料及其表面涂层设计的抗砂砾、碎石碰撞试验设备。该设备用于测试主动格栅、摄像头、玻璃、喷漆件、大灯等汽车部件的耐冲击性能,采用PLC控制系统和可分离设计,操作灵活。
产品特色
1. 操作界面支持中英文切换;
2. 测试软件可远程免费升级;
3. 试样全部设定为喷射面积;
4. 喷射时间可设置0-999秒并支持暂停;
5. 漏斗不锈钢制作,可安装0-10公斤喷射介质;
6. 控制系统和试样箱可分离,灵活移动;
7. 3D试验箱配备防撞软材,支持SAE 45°和VDA 90°冲击;
8. 加配气动震动系统;
9. 喷射介质可选钢珠、鹅卵石、砂砾等;
10. 螺杆式空压机采用变频启动,具备多重保护装置。
工作原理
该试验机通过空压机产生高压空气,驱动喷射枪将钢珠、鹅卵石或砂砾等介质以可调速度(≥120km/h)和角度(45°至90°)冲击试样表面。储气罐用于缓冲空气、降温并初步去除水和油,确保测试稳定。PLC控制系统精确调节喷射压力、时间和角度,模拟真实碎石碰撞环境。
应用领域
汽车材料、表面涂层、主动格栅、摄像头、玻璃、喷漆件、大灯
符合标准
GMW 1407、JIS M0141、TL211-6、GME 60 268、ASTM/D3170、SAE J400、FORD、Chrysler 463PB-39-01、GMW14668-3.4.9、Chrysler 463PB-52-01、GM 9119P/9508P/9619P、Mazda MES MN 601C、Nissan、Volkswagen、Toyota、ISO 20567-1
操作步骤
1. 安装试样至夹具,确保尺寸符合要求(宽度≤195mm,厚度≤35mm,长度≤240mm);
2. 选择喷射介质(如钢珠、鹅卵石)并装入漏斗;
3. 设置喷射时间(0-999秒)、压力(0-1MPA)、角度(45°至90°)和速度(≥120km/h);
4. 启动空压机,确保排气压力≥1.25Mpa;
5. 通过PLC界面开始测试,可暂停喷射时间;
6. 测试完成后,检查试样损伤情况。
注意事项
• 使用环境需保持室温且相对湿度<80%RH;
• 气体介质必须为空气;
• 空压机电源为380V/50Hz,确保电压稳定;
• 储气罐压力不低于0.8MPA,定期检查安全阀和压力表;
• 避免在高温、高压或堵塞条件下操作,注意过流、缺相等保护;
• 试样尺寸和夹具需根据产品定制,不规则试样使用3D试验箱;
• 喷射介质和角度需根据测试标准选择。
