产品概述

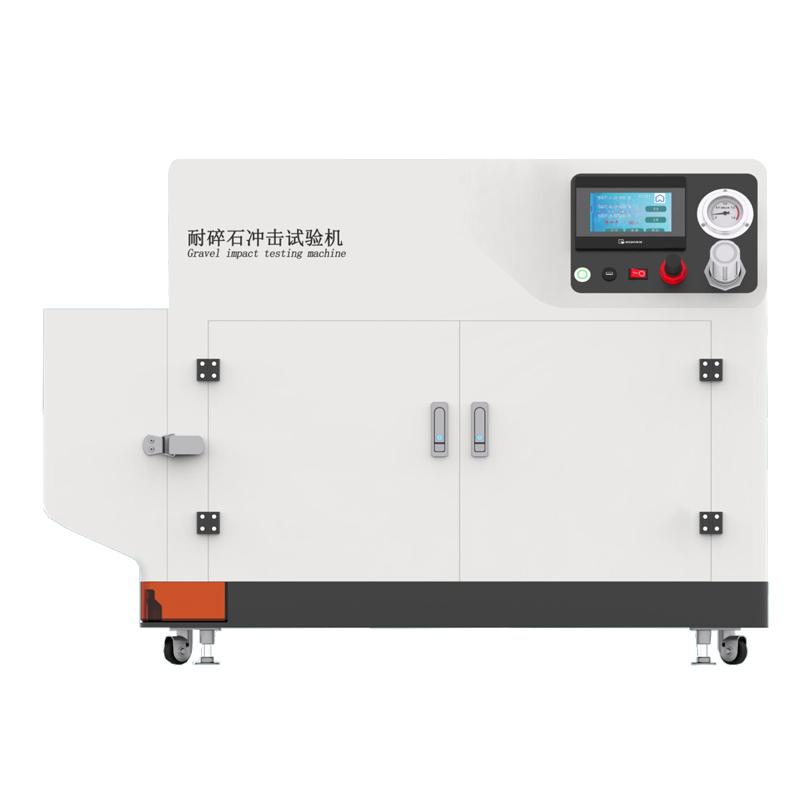

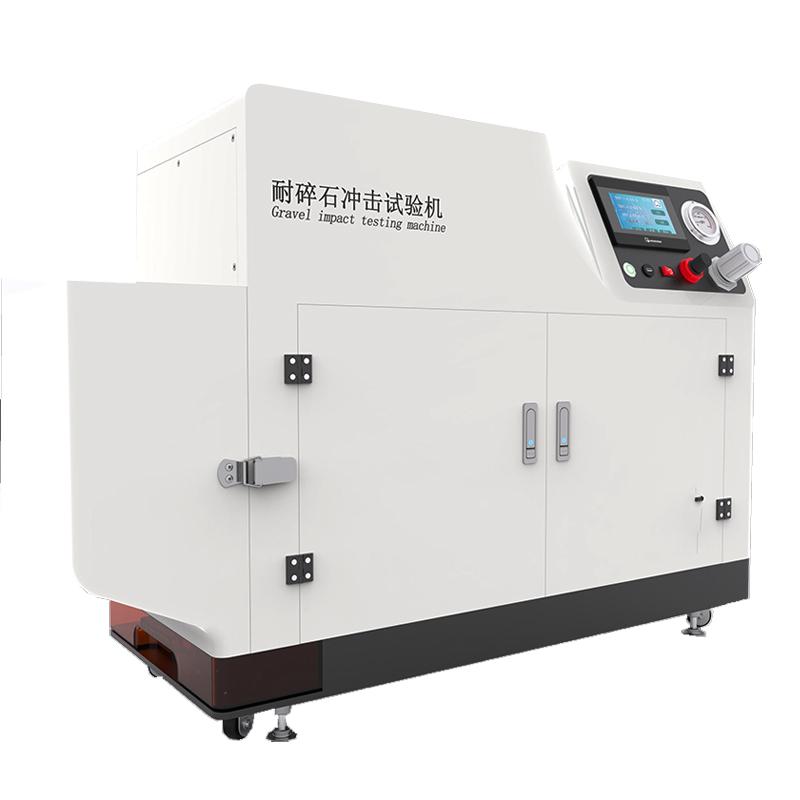

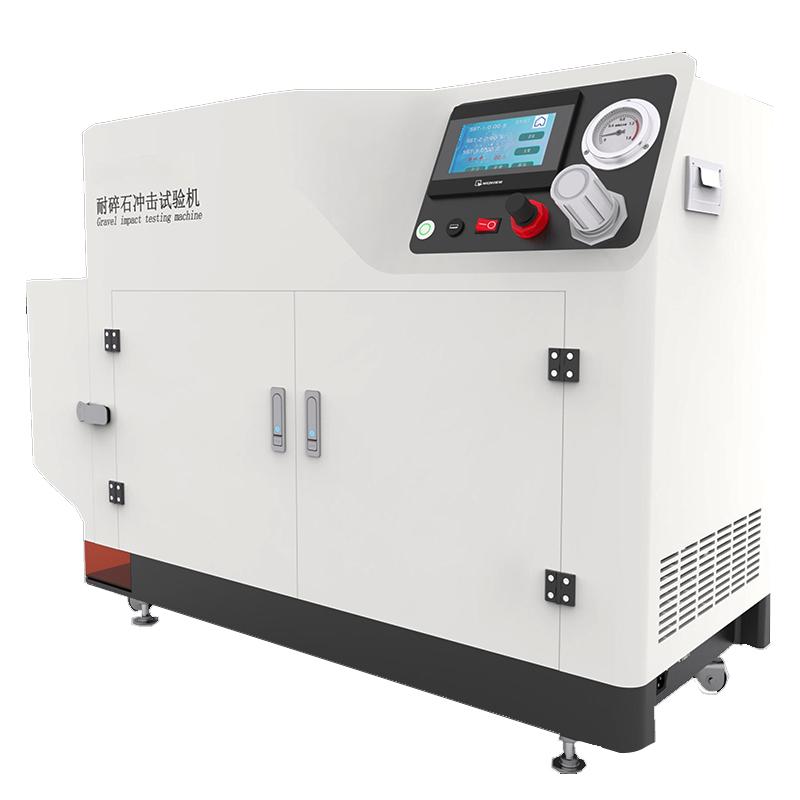

HT-201高配版碎石冲击试验机是徽涛品牌专为汽车材料及其表面涂层的抗砂砾、碎石碰撞试验而设计制造的设备。它特别适用于测试主动格栅、摄像头、玻璃、喷漆件、大灯等被测件,确保其抗冲击性能。
产品特色
1. PLC控制系统,操作界面支持中英文切换。
2. 测试软件可远程免费升级。
3. 试样全部设定为喷射面积。
4. 喷射时间可设置0-999秒,并支持喷射中暂停时间。
5. 漏斗采用不锈钢制作,可安装0-10公斤左右喷射介质。
6. 控制系统和试样箱可分离,灵活移动位置。
7. 3D试验箱集SAE 45°冲击箱与VDA 90°冲击箱于一体,无需更换,支持90°和54°角度,内部设置防撞软材。
8. 加配气动震动系统。
9. 试样可根据不同产品配不同夹具和试样尺寸。
10. 喷射速度可调0-1MPA。
11. 发射量可调节,开口可任意调节。
工作原理
该试验机通过PLC控制系统调节喷射速度和发射量,使用不锈钢漏斗装载喷射介质(如钢珠、鹅卵石、砂砾),在3D试验箱内以设定角度(如90°或54°)对试样进行冲击测试。喷射时间可精确控制,并可在喷射过程中暂停,结合气动震动系统确保介质均匀分布,模拟真实碎石碰撞环境。
应用领域
汽车材料、表面涂层、主动格栅、摄像头、玻璃、喷漆件、大灯
符合标准
GMW 1407、JIS M0141、TL211-6、GME 60 268、ASTM/D3170、SAE J400、FORD、Chrysler 463PB-39-01、GMW14668-3.4.9、Chrysler 463PB-52-01、GM 9119P/9508P/9619P、Mazda MES MN 601C、Nissan、Volkswagen、Toyota、ISO 20567-1
操作步骤
1. 设置喷射时间(0-999秒)和暂停时间。
2. 安装喷射介质(0-10公斤)于不锈钢漏斗中。
3. 根据试样选择夹具和尺寸(宽度≦195mm,厚度≦35mm,长度≦240mm)。
4. 调节喷射速度(0-1MPA)和发射量开口。
5. 选择冲击角度(90°或54°)并启动测试。
6. 监控测试过程,必要时远程升级软件。
注意事项
• 确保试样尺寸符合规格要求。
• 喷射介质不得超过漏斗容量。
• 操作前检查压力调节范围(0-1000kPa)。
• 避免在未安装防撞软材的情况下进行测试。
• 定期维护气动震动系统和控制系统。
