产品概述

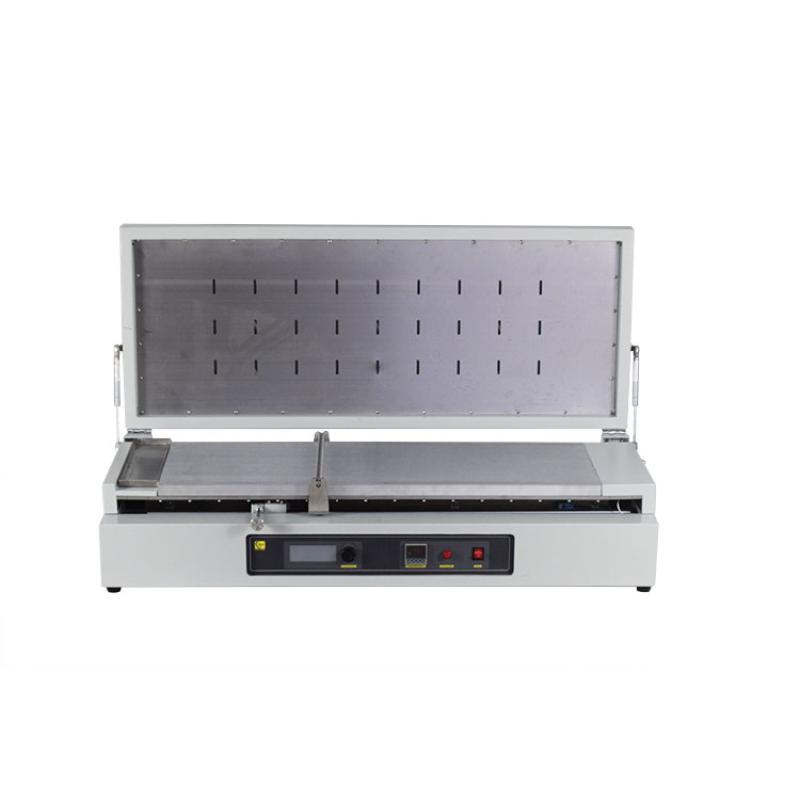

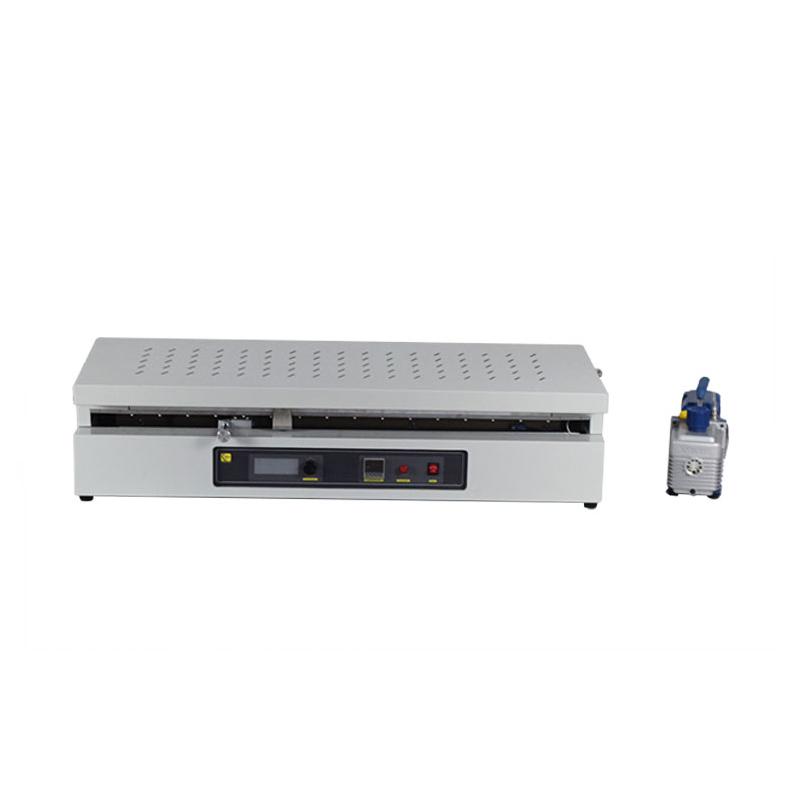

大型真空加热型涂布机（型号CY-CMF-1100×350B-S）是一款300mm宽、1000mm长的带式浇铸涂布机，配备可加热至100℃的真空吸盘和可调微米级涂布器。该设备专为生产长厚膜设计，其独特的驱动系统可在各种材料上产生光滑涂层，尤其适用于涂覆圆柱形电池（如21700格式）的各种电极。
产品特色
1. 采用300mm宽、1000mm长的带式浇铸涂布设计。
2. 配备可加热真空吸盘，最高加热温度可达100℃。

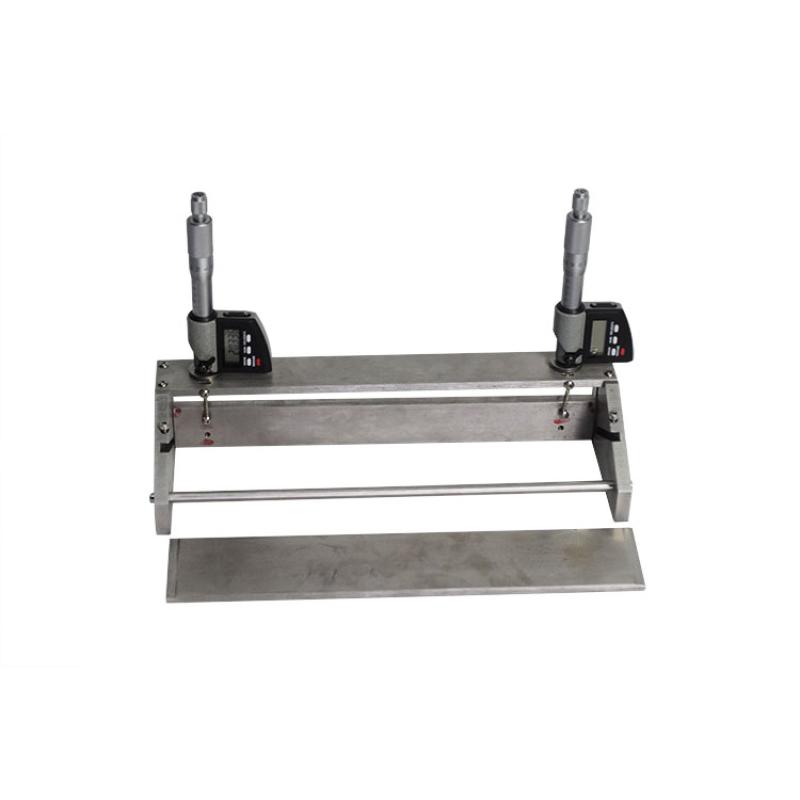

3. 内置千分尺可调涂膜器，实现微米级涂布精度。
4. 涂布速率0~80mm/s可调，涂布行程10-1000mm可调。
5. 配备透明丙烯酸保护罩和烟气排气口，提升操作安全性。
6. 专为生产长厚膜设计，驱动系统独特，涂层光滑。
7. 底板为铝合金平面真空吸盘，真空吸附尺寸为1100*350*25mm。
工作原理
该涂布机通过底部加热真空块对铝合金真空吸盘进行加热，使基材在受热状态下被牢固吸附。内置的千分尺可调涂膜器在驱动系统带动下，以可调速率在基材表面进行精确的浇铸涂布，形成光滑、均匀的长厚膜涂层。
应用领域
圆柱形电池（如21700格式）电极涂布、长厚膜生产
操作步骤
1. 准备基材并将其放置于加热真空吸盘上。
2. 根据工艺要求，通过温度控制器设定吸盘加热温度（最高100℃）。
3. 使用千分尺调节涂膜器至所需涂布厚度。
4. 通过位置开关设定涂布行程（10-1000mm）。
5. 设定涂布速率（0~80mm/s）。
6. 启动设备，进行涂布作业。
7. 涂布完成后，关闭设备，取出涂布好的基材。
注意事项
• 操作前请确保设备接地良好，功率为2500W，需匹配相应电源。
• 加热真空床最大工作功率为2000W，请勿超负荷使用。
• 加热时温度控制器精度为+/-1℃，请注意监控。
• 设备配备烟气排气口（端口外径80mm），请确保排气通畅。
• 涂布区域最大为1000mm(L)×300mm(W)，请勿超范围使用。
• 设备净重60kg，尺寸较大，搬运与放置时需注意安全与空间。
• 请勿在透明丙烯酸保护罩损坏或缺失的情况下操作设备。
• 真空吸附功能工作时，请确保吸盘表面清洁平整，以保证吸附效果。
