产品概述

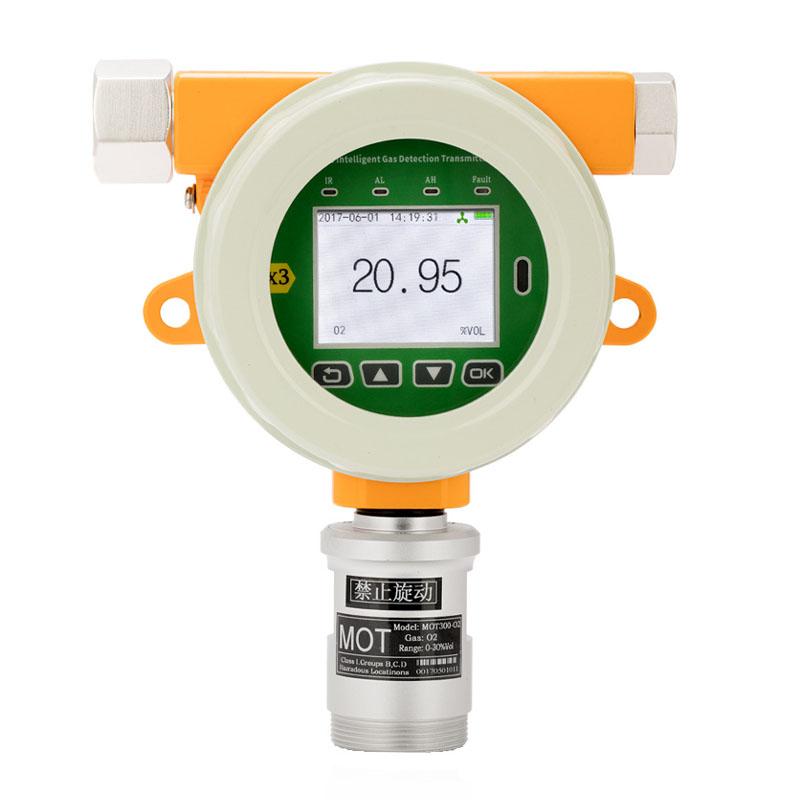

MOT500型是一款带2.4寸IPS彩屏显示的在线式智能气体检测仪（变送器），采用大规模集成电路技术和国际标准智能化技术设计，具有高稳定性、通讯和自诊断功能，安装维护方便，满足工业现场安全监测对设备高可靠性的要求。广泛应用于石油、化工、冶金、炼化、燃气输配、生化等行业，兼容各种控制报警器、PLC、DCS等控制系统，实现远程检测、控制、报警，具有计算机数据存储、数据分析等功能。
产品特色
1. 采用新半导体纳米工艺超低功耗32位微处理器和24位ADC数据采集芯片
2. 2.4寸IPS工业级高清大屏，分辨率320x240
3. 支持1-6个传感器，多合一复合气体不支持4-20mA输出
4. PPM、mg/m3二种浓度单位可自由切换
5. 标配多种信号输出模式：4-20mA输出、RS485输出、继电器输出
6. 多种信号传输方式可选：电缆线、网线、433Mhz无线传输、GPRS无线传输
7. 传感器多达6级目标点校准功能，保证测量准确性和线性
8. 具备手动零点与目标点校准、恢复出厂设置和模拟量输出校准功能
9. 具备宽电压输入、短路保护、反接保护、防静电干扰、防磁场干扰等功能，具有自动恢复功能
10. 兼容各种远程控制设备：PLC、DCS、控制报警器、二次仪表等
11. 壳体硬质氧化，防爆防腐蚀，能在恶劣环境下长时间使用
12. 可选配温/湿度传感器、现场声光报警器等
工作原理
该智能气体变送器采用大规模集成电路技术和数字、模拟混合通讯技术设计，通过传感器检测气体浓度，并将数据转换为电信号输出。支持多种传输方式，实现远程监测和控制。
符合标准
GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳"d"保护的设备》
操作步骤
1. 安装设备：壁挂式、管道式或流通式安装
2. 连接电源：工作电源24VDC（12～30VDC）
3. 选择信号输出：4-20mA、RS485或继电器输出
4. 选择传输方式：电缆、网线、无线或GPRS传输
5. 校准传感器：手动零点与目标点校准
6. 设置报警：常规高低报警或区间控制模式
7. 连接接收设备：电脑、PLC、DCS、手机等
8. 监控数据：通过屏幕或远程设备实时监测
注意事项
• 多合一复合气体不支持4-20mA输出
• 工作温度范围-30～50℃，更高温湿度环境需定制或选配预处理系统
• 工作湿度≤95%RH，无冷凝
• 工作压力范围0～100Kpa
• 安装时注意电器接口类型：3/4″NPT内螺纹、1/2″NPT内螺纹
• 使用前确保电源电压在12～30VDC范围内
• 定期进行传感器校准以保证测量准确性
• 避免在强静电或强磁场环境下使用
• 防护等级IP65，但需避免长时间浸泡或高压水冲洗
