产品概述

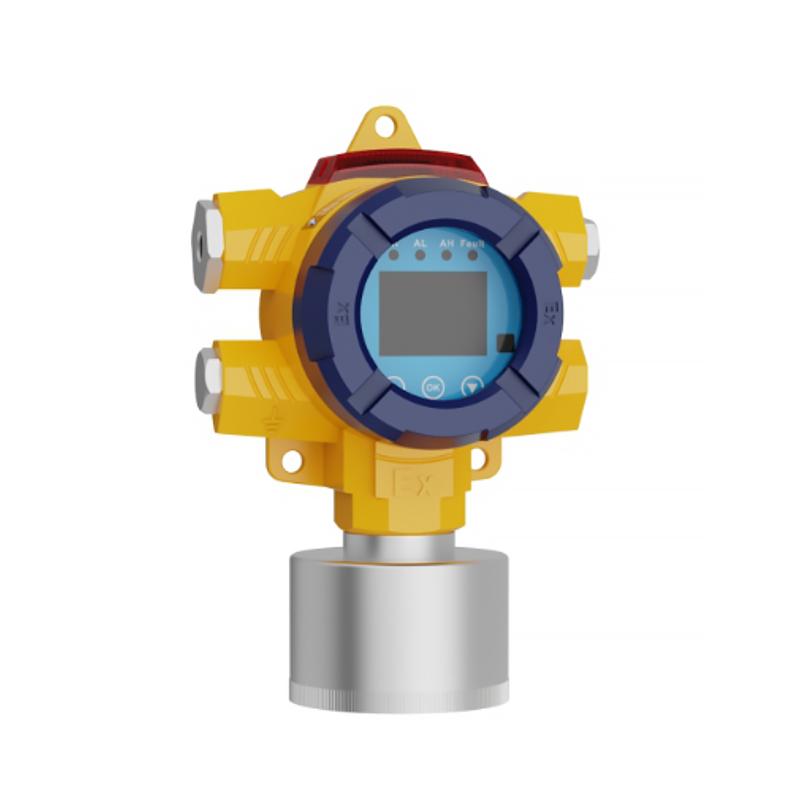

GTQ-DX401多气体检测仪是保时安品牌的一款智能检测设备。它采用先进的集成电路和智能化技术设计，通过自然扩散方式采样，利用优质气体传感器模组进行检测，具有灵敏度高、重复性好的特点，使用维护方便，能满足工业现场对检测设备高可靠性的要求。
产品特色
1、采用人性化的GUI操作界面和彩色液晶屏显示。
2、采用先进的微功耗技术传感器。
3、具备LCD现场显示气体浓度功能，便于现场人员及时了解情况。
4、通过指示灯指示正常、低报警、高报警及故障等工作状态。
5、外壳经过国家指定防爆产品检验单位检验，并取得防爆合格证。
6、采用半导体纳米工艺超低功耗32位微处理器和24位ADC数据采集芯片。
7、可同时检测可燃气、氧气、一氧化碳、硫化氢四种气体（可根据需求定制）。
8、支持PPM、%VOL、mg/m³、μmol/mol单位切换。
9、更换传感器无须现场标定，传感器关键参数自动识别。
10、支持中英文显示。
11、传感器具备多达5级目标点校准功能，确保测量准确性和线性。
12、具备两级报警设置和两组继电器无源信号输出。
13、标配RS485信号，采用标准MODBUS RTU协议，传输距离<1km。
14、具备过压保护、防雷保护、短路保护、反接保护、防静电干扰、防磁场干扰等功能，并具有自动恢复功能。
工作原理
探测器采用自然扩散方式进行气体采样。环境中的气体通过扩散方式进入检测仪，与内部敏感元件——优质的气体传感器模组接触。传感器将气体浓度信号转换为电信号，经过先进的微处理器和ADC芯片进行数据处理，最终在LCD屏幕上显示浓度值，并根据预设阈值触发声光报警及继电器输出。
应用领域
石油、化工、环保、冶炼、炼化、农业、科研、高校等行业和领域
符合标准
GB 12358-2006《作业场所环境气体检测报警仪通用技术要求》、GB/T 3836.1-2021《爆炸性环境第1部分:设备通用要求》、GB/T 3836.2-2021《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》、GB/T 3836.31-2021《爆炸性环境第31部分:由防粉尘点燃外壳“t”保护的设备》
操作步骤
1、根据安装方式（壁挂式或管道式）和螺纹尺寸（NPT）选择合适的安装位置与接口。
2、使用2x0.75mm屏蔽线，通过M20x1.5或G1/2接线口，连接DC(24±3.6)V电源。
3、通电后，设备启动，通过GUI操作界面和彩色液晶屏进行参数设置（如报警阈值、单位选择等）。
4、设备进入正常工作状态，通过自然扩散方式对环境气体进行连续检测，并在LCD屏上实时显示气体浓度、类型、单位及工作状态。
5、当检测气体浓度达到预设报警值时，设备触发声、光报警，并通过继电器输出开关量信号。
注意事项
• 请确保在设备规定的环境条件下使用：工作环境温度-40℃～70℃，湿度≤95%RH（无冷凝结露），检测气体压力86kPa ~106kPa。
• 安装时请注意防爆要求，确保接线牢固，线缆符合规格（2x0.75mm屏蔽线）。
• 设备具备多种保护功能（如过压、防雷、短路、反接保护等），但仍应避免在极端外部条件、人为破坏或自然灾害可能造成损坏的环境中使用。
• 继电器负载能力为30VDC 2A/125VAC 1A，连接外部设备时请勿超载。
• 设备防爆标志为Ex db IIC T6 Gb/Ex tb IIIC T80℃ Db，防爆等级IP66，请在符合防爆要求的场所使用。
