产品概述

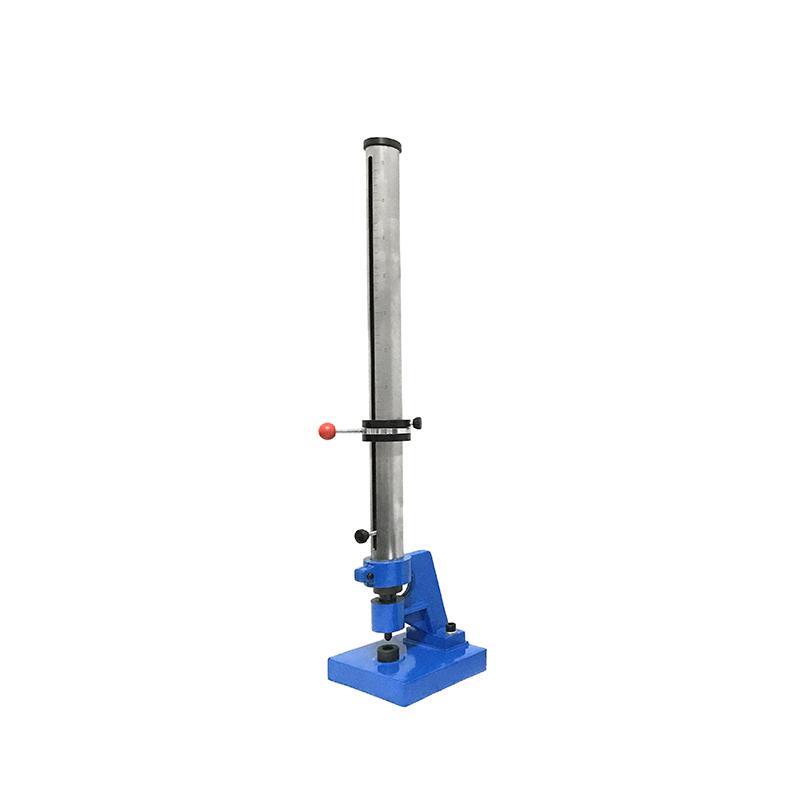

QCJ-50漆膜冲击器是根据GB1732-79标准设计的测试仪器，用于通过重物从高处落下冲击漆膜来测定漆膜的冲击强度。该仪器冲击高度范围为0-50厘米，落锤质量为1000克，可精确评估漆膜的耐冲击性能。
产品特色
1. 根据GB1732-79标准设计，测试规范。
2. 冲击高度范围0-50厘米，分刻度为1厘米，调节精确。
3. 落锤质量1000克，冲头直径Φ8毫米，冲击深度2毫米，参数标准。
4. 配备定位标和控制器，操作简便，可重复进行测试。
5. 结构稳固，外形尺寸紧凑，便于实验室使用。
工作原理
仪器通过控制器螺钉将重锤固定在设定高度，高度值由定位标读取。按压控制器螺钉时，控制器弹簧压缩，使控制器滑块、上盖及下底的圆孔对正，释放挂钩联结的重锤。重锤自由落下撞击冲杆，冲杆将冲击力传递至放置在枕垫块上的样板。通过观察样板漆膜的破坏情况，测定其冲击强度。
应用领域
漆膜耐冲击性能测试、涂料质量评估、涂装工艺检验
操作步骤
1. 使用前检查与调整：检查冲杆中心是否与枕垫块凹孔中心一致，若有偏差可调整冲击块紧母上的内六方螺钉；检查定位标是否对零线，将重锤放下观察刻线，有偏差时可调节定位标两侧螺钉。
2. 按照产品标准制备样板。
3. 将样板紧贴放置于枕垫块凹孔上，漆膜朝上，冲击点距样板边缘不小于15毫米。若多次试验，冲击点边缘相距应不少于15毫米。
4. 根据标准规定，用控制器螺钉固定高度，按压控制螺钉使重锤自由落在冲杆上。
5. 提升重锤使其被控制器自动挂住，取出样板用四倍放大镜或目力（若标准允许）观察漆膜是否出现裂纹、皱皮或剥落。若无破坏，可增大重锤落下高度继续测试，直至漆膜破坏或能经受50厘米高度冲击为止。每次试验应在样板新部位进行，重复试验时每次增大高度2~10厘米。
6. 漆膜冲击强度以1公斤重锤冲击漆膜而不致引起损坏的最大高度（厘米）表示。若标准已规定强度，则重锤可直接从规定高度落下。根据标准说明，也可进行反冲击试验，此时样板涂漆面应朝下放置。
7. 两次测定值之差应在±1厘米范围内。
8. 试验应在空气温度25±1℃和相对湿度70%以下条件进行。
注意事项
• 使用前务必进行冲杆中心对中和定位标零位校准。
• 样板制备需严格按照相关产品标准执行。
• 冲击点位置需满足距样板边缘不小于15毫米的要求，多次试验时冲击点间距也不小于15毫米。
• 观察漆膜破坏情况时，需使用四倍放大镜或按标准允许使用目力观察。
• 重复试验时，每次应增大重锤投放高度2~10厘米，并在样板新部位进行。
• 两次测定值允许偏差为±1厘米。
• 试验环境应控制在温度25±1℃和相对湿度70%以下。
• 若进行反冲击试验，需确保样板涂漆面朝下放置。
• 操作时注意安全，避免重锤意外坠落。
• 仪器使用后应妥善放置，保持清洁。
