产品概述

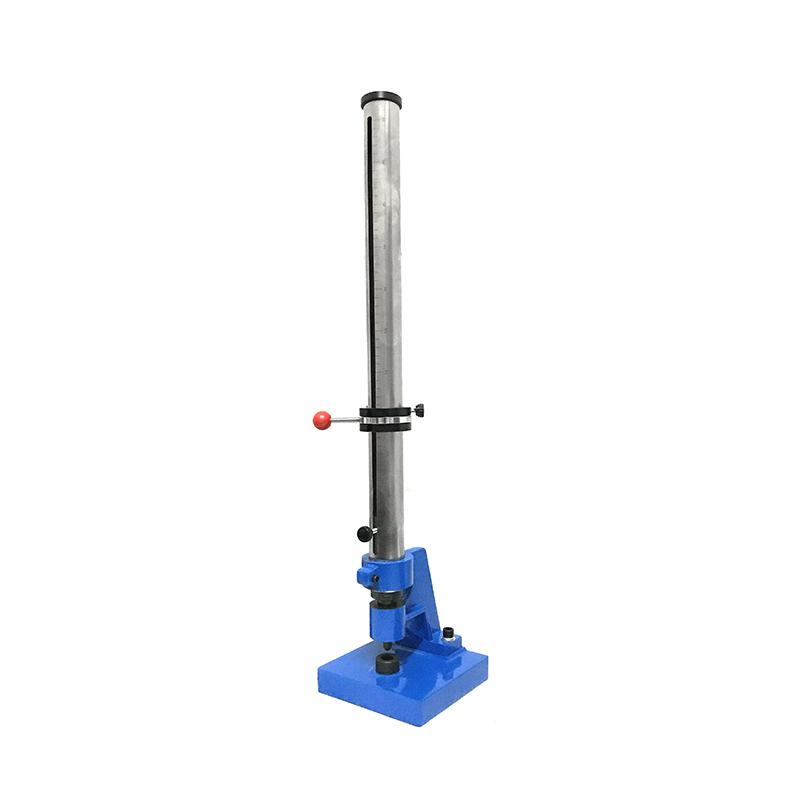

QCJ-100漆膜冲击器是根据GB1732-79标准设计的专用检测仪器，用于通过重物从高处落下冲击漆膜来测定漆膜的冲击强度，以评估其耐冲击性能。
产品特色
1. 根据GB1732-79标准设计，满足标准测试要求。
2. 冲击高度可达100厘米，刻度清晰，便于精确调节。
3. 配备1000克标准落锤，冲击力稳定。
4. 冲头、模座等关键部件尺寸符合标准规定（如冲头直径Φ8mm，冲击深度2mm）。
5. 仪器结构稳固，操作简便。
工作原理
仪器通过控制器螺钉设定重锤下落高度。按压控制器螺钉时，内部弹簧压缩使控制器滑块、上盖及下底的圆孔对齐，释放挂钩，重锤自由落下撞击冲杆。冲杆将冲击力传递至放置在枕垫块上的样板漆膜表面，通过观察漆膜破损情况来测定其冲击强度。
应用领域
涂料漆膜耐冲击性能测试、涂层质量评估、相关产品研发与质量控制
操作步骤
1. 使用前检查与调整：检查冲杆中心是否与枕垫块凹孔中心一致，若有偏差可调整相关螺钉；检查定位标零位，若不重合可调节定位标两侧螺钉。
2. 制备符合产品标准规定的样板。
3. 将样板漆膜朝上紧贴放置于枕垫块凹孔上，冲击点距样板边缘或各冲击点之间距离不小于15毫米。
4. 通过控制器螺钉设定规定高度，按压控制螺钉使重锤自由落下冲击样板。
5. 提升重锤，取出样板，用四倍放大镜或目力（若标准允许）观察漆膜是否出现裂纹、皱皮或剥落。若无破坏，可逐步增加高度（每次增大2~10厘米）重复测试，直至漆膜破坏或能承受50厘米高度冲击为止。每次试验需在样板新部位进行。
6. 漆膜冲击强度以1公斤重锤冲击下漆膜不引起损坏的最大高度（厘米）表示。若标准已规定强度值，则重锤可直接从该高度落下。
7. 根据标准要求，可进行反冲击试验（样板涂漆面朝下放置）。
8. 两次测定值之差应在±1厘米范围内。
9. 建议在温度25±1℃、相对湿度70%以下的条件下进行试验。
注意事项
• 试验前务必进行中心对正和零位校准。
• 样板制备需严格遵循相关产品标准。
• 冲击点位置需满足距离要求（距边缘或各点间不小于15毫米）。
• 观察漆膜破坏情况时，需使用规定的观察工具（如四倍放大镜）。
• 重复试验时，每次需使用样板的新部位。
• 高度调节应逐步进行，增量建议在2~10厘米之间。
• 注意区分正冲击与反冲击试验的样板放置方向。
• 确保两次测试结果的差值在允许范围内（±1厘米）。
• 尽量在标准建议的温湿度环境（25±1℃，湿度<70%）下进行测试，以保证结果准确性。
