产品概述

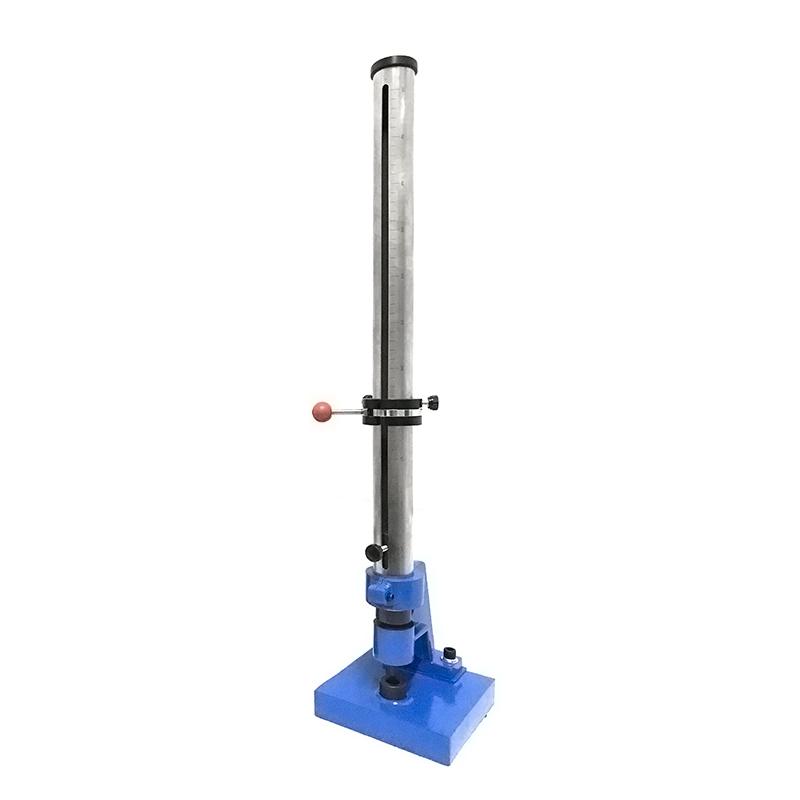

QCJ-120型系列漆膜冲击试验器（包括120A、120B型号）用于测定漆膜的耐冲击性，通过固定质量的重锤从特定高度落下冲击试板，以不引起漆膜破坏的最大高度（厘米）来表示其性能。该仪器在冲击后无二次回弹现象，确保测试结果的准确性。
产品特色
1. 冲击高度可达120厘米，满足高标准测试需求。
2. 重锤冲击试板后，无二次回弹，保证测试结果稳定可靠。
3. 提供多种型号（如QCJ-120A、QCJ-120B），适配不同标准与测试条件。
4. 刻度清晰，分度为1厘米，便于精确设置冲击高度。
工作原理
仪器通过控制器螺钉将带有挂钩的重锤固定在预设高度。按压控制螺钉压缩弹簧，使控制器滑块圆孔与上下盖圆孔对正，挂钩脱落，重锤自由落下撞击冲杆。冲杆将冲击力传递至放置在枕垫块上的试板。试验后，提升重锤并取出试板，观察漆膜状况以评估其耐冲击性。
应用领域
漆膜耐冲击性测试、粉末喷涂型材涂层性能评估、有机涂层抗快速形变测试
符合标准
GB/T1732—93、GB/T5237.4-2000、ASTM·D2794-92
操作步骤
1. 试板放置：将试板漆膜朝上紧贴于枕垫块凹孔，冲击点距边缘或各点间距不小于15mm。
2. 高度设置：松动控制器螺钉，移动控制器使定位标刻线与所需高度刻度线重合，拧紧螺钉固定。
3. 进行试验：按压控制螺钉释放重锤，使其自由落下冲击试板。
4. 结果观察：提升重锤，取出试板，使用4倍放大镜观察漆膜是否有裂纹、皱纹或剥落等现象。
注意事项
• 试板放置时，冲击点应距离试板边缘不少于15毫米，多次试验时各冲击点边缘间距也不应少于15毫米。
• 设置重锤高度时，需确保定位标刻线与滑筒刻度线精确重合后再拧紧控制器螺钉。
• 具体的试验方法应严格遵循相关标准（如GB/T1732等）的规定，操作举例仅供参考。
• 试验后应使用合适的放大镜（如4倍）仔细检查漆膜状态。
