产品概述
QHY型巴克霍尔兹压痕试验仪是慧诺品牌旗下的一款专业测试仪器，适用于色漆、清漆的单层或多层涂膜的抗压痕性试验。该仪器通过在规定条件下对涂膜施压形成压痕，并以压痕长度倒数的函数来表示涂膜的抗压痕性能，性能值越大表明涂膜的抗压痕性越好。
产品特色
1. 压痕装置与有效负荷重量精确，分别为1000±5g和500±5g。
2. 配备20倍放大倍数的读数显微镜，并附带大于60°入射角的光源，确保压痕影像清晰。
3. 读数显微镜精度高，可达0.1mm，保证测量结果的准确性。

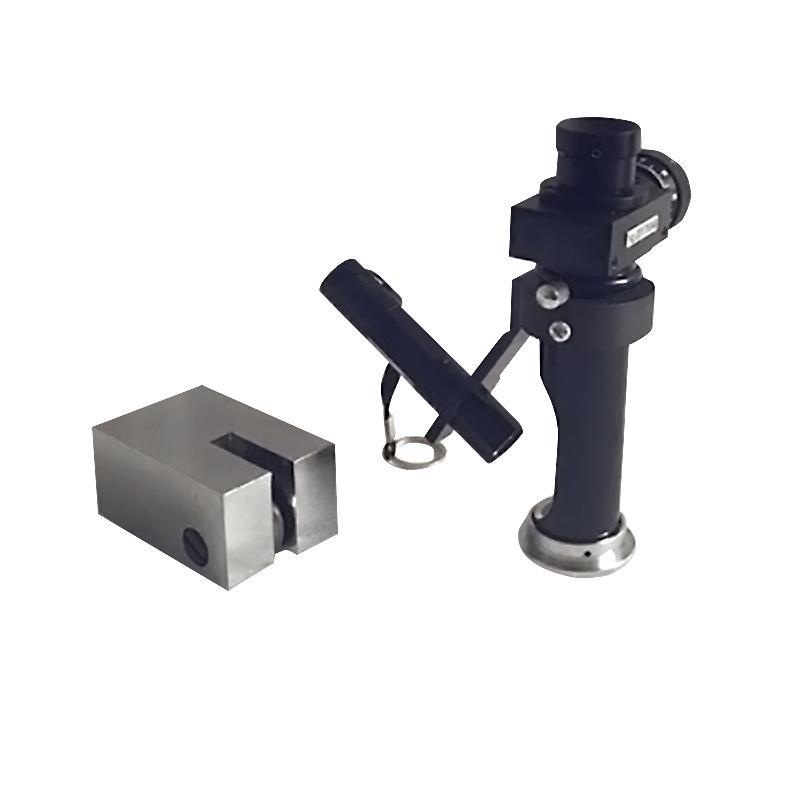

4. 结构设计专业，由矩形金属块、硬质工具钢制尖锐刀刃金属轮及两个尖脚组成压痕装置，确保压痕质量。
工作原理
该仪器利用其压痕装置（含特定重量的矩形金属块和硬质钢制刀刃轮）在规定条件下对涂膜表面施加压力。涂膜在压力下发生塑性变形，形成压痕。通过读数显微镜测量压痕长度，并以压痕长度的倒数（100/L）来计算涂膜的抗压痕性，以此评估涂膜抵抗压入变形的能力。
应用领域
色漆涂膜、清漆涂膜的单层或多层涂膜抗压痕性能测试
操作步骤
1. 准备试板：确保试板底材坚硬、平整、无扭曲，漆膜均匀、光滑、清洁，且厚度在测试负荷下至少保持10μm。取样与试板制作分别按GB3186和GB9275—88规定进行。
2. 环境控制：除非另有规定，试验应在温度23±2℃、相对湿度（50±5）%的条件下进行。
3. 放置压痕器：将试板漆膜朝上置于稳固台面，将压痕器轻轻放在适当位置（先使装置的脚接触试板，再小心放下压痕器），放置30±1s后抬起（先抬起压痕器，后抬起装置的脚）。
4. 测量压痕：移去压痕器后35±5s内，使用读数显微镜测定压痕影像长度，精确到0.1mm，并记录结果。
5. 重复与计算：在同一试板的不同部位进行5次试验，计算压痕长度的算术平均值。
6. 结果评定：将平均值修约后查表或通过公式100/L（L为压痕长度，单位mm）计算得到抗压痕性。
注意事项
* 试板底材必须坚硬、平整，在测试负荷下不变形。
* 测试期间，漆膜应主要表现为塑性变形，而非弹性变形。
* 漆膜厚度需足够，确保在压痕装置负荷下仍保持至少10μm。
* 放置和抬起压痕器时需按顺序操作，避免影响压痕形成。
* 压痕长度测量需在规定时间窗口（移去压痕器后35±5s）内完成。
* 为确保结果代表性，应在同一试板上进行至少5次试验并取平均值。
